Произвольные концентричные нагрузки

Свободная круговая нагрузка действует как равномерная или линейно переменная поверхностная нагрузка на круглую, свободно определяемую часть поверхности.

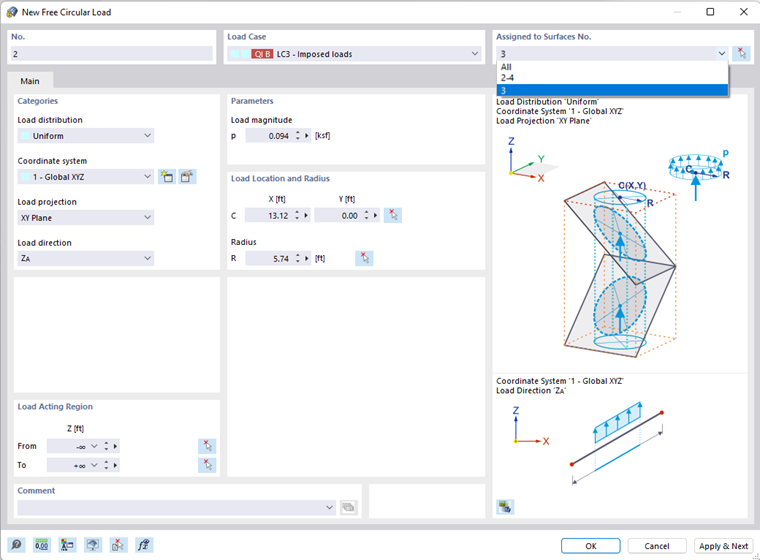

Диалоговое окно ' Новая произвольная круговая нагрузка '

В списке выберите ' Загружение ', которому вы хотите назначить нагрузку.

В разделе диалога 'Назначено поверхностям' можно управлять действием круговой нагрузки. В списке доступны для выбора несколько вариантов (см. Изображение image024838 Новая произвольная круговая нагрузка):

• «Пусто»: Нагрузка не действует ни на какие поверхности.
• Все: Нагрузка применяется ко всем поверхностям, которые разрезаются перпендикулярно плоскости проекции, начиная с мест расположения нагрузки.
• «Номер»: Нагрузка действует только на поверхности с указанными номерами.

Категории

В списке 'Распределение нагрузки' доступны для выбора следующие параметры:

• Униформа: Круговая нагрузка действует с постоянной величиной.
• Линейный: Нагрузка имеет линейно переменную величину.

Если круговая нагрузка не относится к общей 'системе координат' XYZ, вы можете выбрать пользовательскую систему координат или создать новую.

В списке 'Проекция нагрузки' выберите, на какую из общих плоскостей (XY, YZ или XZ) вы хотите спроецировать нагрузку. Начиная с центральной точки C load-position Load Location, RFEM «рассчитывает» прямую линию, перпендикулярную этой плоскости проекции, и применяет нагрузку к радиусу R и точкам пересечения этой прямой с поверхностями .

Чтобы определить действие нагрузки, выберите в списке ' Направление нагрузки '. В зависимости от системы координат, доступны для выбора местные оси поверхности x, y, z, общие оси X, Y, Z или пользовательские оси U, V, W.

Выбор направления нагрузки

параметры

Задайте ' Величину нагрузки '. Для линейно переменной нагрузки необходимо ввести два значения нагрузки: значение p_C в центре и значение p_R на граничной линии.

Расположение нагрузки

Введите координаты центра окружности ' C '. Вы также можете использовать кнопку , чтобы задать точку графически. Затем введите радиус ' R ', чтобы задать зону для круговой нагрузки.

Область действия нагрузки

Как описано выше, нагрузка действует на поверхности, которые разрезаются перпендикулярно плоскости проекции, начиная с местоположения нагрузки. Если вы выбрали опцию 'Все' в разделе диалога Assigned to Surfaces, вы можете ограничить действие нагрузки с помощью геометрических критериев.

По умолчанию нагрузка действует неограниченно в интервале от -∞ до + ∞. Вы можете использовать текстовые поля 'От' и ' До ', чтобы уменьшить влияние нагрузки на определенные зоны.
