Узловая связь облегчает соединение узлов с соседними объектами. Das Programm sucht nach Knoten, Stäben und Flächen innerhalb eines bestimmten Bereichs und stellt die Verbindung in Form von Stäben des Typs Starrstab her. So lassen sich schnell freie Knoten mit dem System verbinden oder isolierte Komponenten koppeln.
Основное

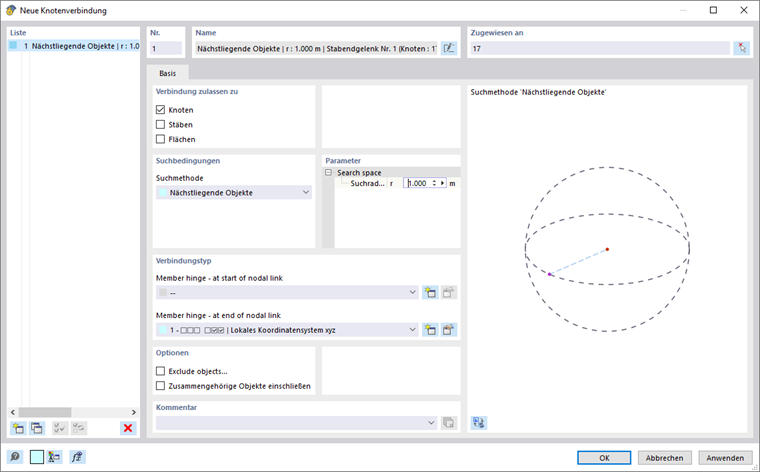

Definieren Sie in Register Basis den Typ der Knotenkopplung. Im Abschnitt 'Zugewiesen an' können Sie die Knoten festlegen, die jeweils als "Ursprung" für die Suche relevant sind.
Допустить связь с
Für die Suche nach Verbindungsmöglichkeiten stehen drei Objekttypen zur Auswahl:
- Узлы
- Стержни
- Поверхности
Mit den Kontrollfeldern können Sie die Kopplungsmöglichkeiten auf bestimmte Objektarten beschränken. Der Abschnitt Optionen bietet weitere Möglichkeiten, um die Suche nach Objekten zu steuern.
Suchbedingungen
Das Programm sucht, welches Objekt (Knoten, Stab, Fläche) im definierten Radius die geringste Distanz zum Knoten aufweist. Dieses Objekt wird dann mit einem Starrstab gekoppelt.
Parameter
Geben Sie den 'Suchradius' r an, um den Suchbereich einzugrenzen.
Тип соединения
Eine Knotenkopplung erzeugt einen Verbindungsstab zwischen dem Ursprungsknoten und dem nächstliegenden Objekt. Diese Stäbe werden per Voreinstellung biegesteif angeschlossen. Sie können aber auch Stabendgelenke am Anfang und Ende des Stabes anordnen. Wählen Sie hierzu in der Liste ein bereits definiertes Gelenk aus oder definieren mit der Schaltfläche
аддон, например
Опции
Mit den Funktionen in diesem Abschnitt können Sie die Suche gezielt beeinflussen.
Objekte ausschließen
Haken Sie das Kontrollfeld an, wenn bestimmte Objekte nicht gekoppelt werden sollen. Damit wird das Register Objekte ausschließen ergänzt, in dem Sie die weiteren Angaben vornehmen können.
Включая связанные объекты
Zugehörige Objekte werden automatisch von der Suche ausgeschlossen. Dies sind zum Beispiel integrierte Objekte oder Definitionsobjekte wie Knoten, die zur Definition der Begrenzungslinien von Flächen verwendet werden. Wenn Sie das Kontrollfeld anhaken, werden auch diese Objekte bei der Suche berücksichtigt.
Objekte ausschließen

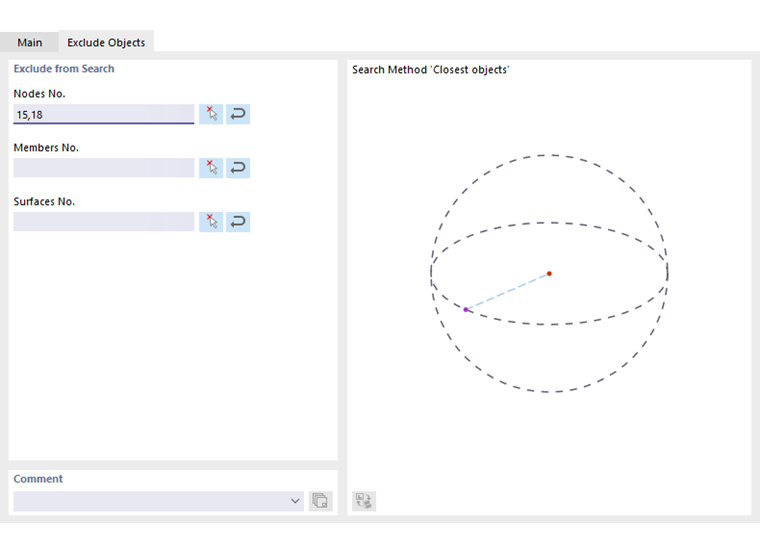

Das Register Objekte ausschließen ist verfügbar, wenn im Abschnitt Optionen das entsprechende Kontrollfeld angehakt wurde. Hier können Sie bestimmte Objekte – Knoten, Stäbe oder Flächen – festlegen, die innerhalb des Suchbereichs nicht gekoppelt werden sollen.
Geben Sie die Nummern der relevanten Knoten, Stäbe oder Flächen an. Sie können die Objekte über die Schaltfläche
аддон, например Mit der Schaltfläche
lassen sich die Knoten, Stäbe oder Flächen von Objektselektionen übernehmen. Wählen Sie hierzu die relevante Objektselektion (OS) in einem separaten Dialog aus.
