节点耦合

使用节点接线可以更容易地将节点与相邻对象连接。 程序搜索一定区域内的节点,杆件和面,并以类型为杆件的形式创建连接 {%! 通过这个方式可以快速地将自由节点连接到结构体系中。

全部

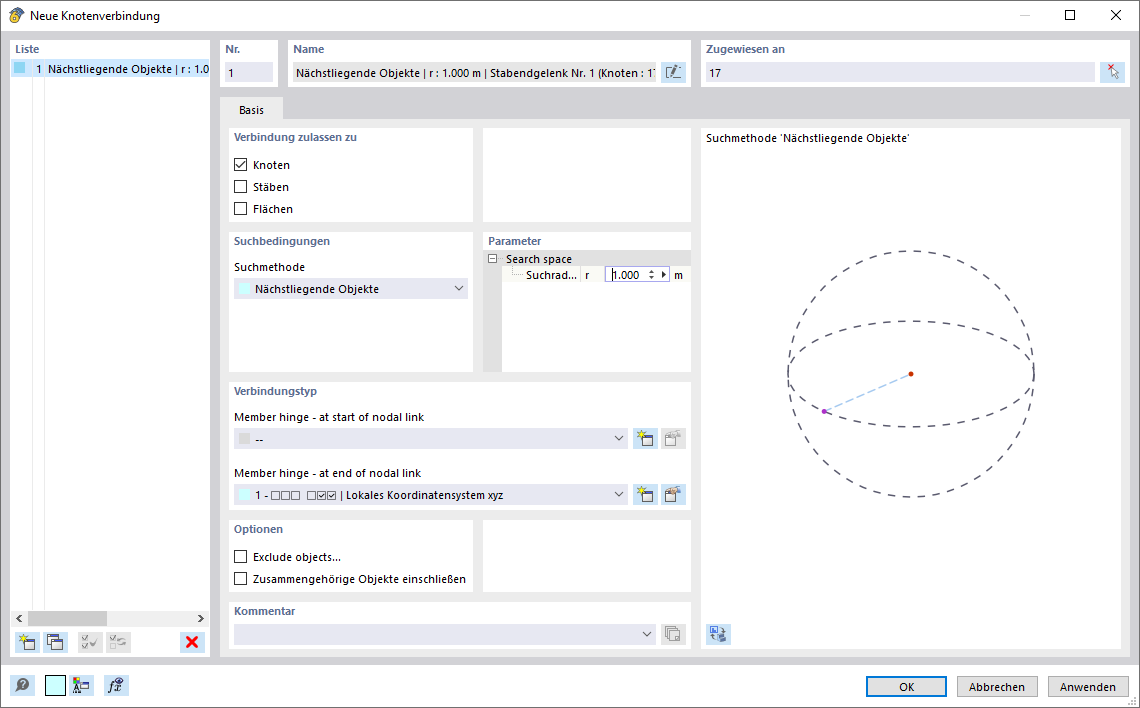

基本选项卡中,您可以定义节点连接的类型。 在'分配给'部分中,可以将与搜索相关的节点定义为“原点”。

允许链接到

用户可以从以下三种对象类型中进行选择:

  • 节点
  • 杆件

用户可以使用该复选框将链接选项限制在特定的对象类型上。 {%其他选项卡 #options 选项 ]] 部分提供了控制对象搜索的其他选项。

搜索条件

程序搜索距离定义的半径内的节点距离最小的对象(节点、杆件、面)。 然后将该对象链接到一个刚性杆件上。

参数

输入'搜索半径' r 以缩小搜索范围。

连接类型

用户可以通过使用节点杆件等来连接原节点和最近的对象。 默认情况下这些杆件是刚性连接的。 杆端铰也可以在杆件的始端和末端布置。 为此,请从列表中选择一个已定义的铰,或使用 新建 是编辑按钮。

信息

连接杆件的方向总是由原始节点指向最近的对象。

选项

您可以使用这部分功能来有选择地影响搜索。

不包含对象

如果您不想要某些对象被链接,请勾选该复选框。 在该选项卡中添加了{%!

信息

在'分配给'部分中定义为“原始节点”的节点将被自动视为被排除在外。

包括相关对象

相关对象会自动从搜索中排除。 例如集成的对象或定义对象(例如节点)。 如果勾选该复选框,这些对象也会包含在搜索范围内。

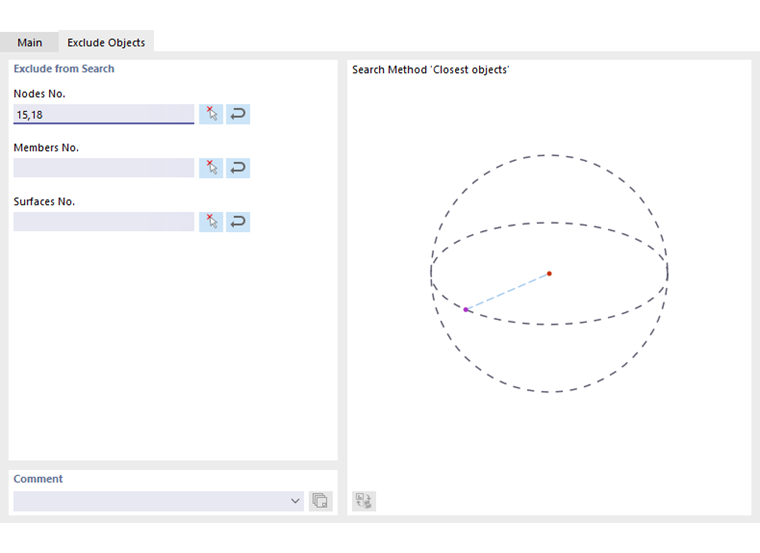

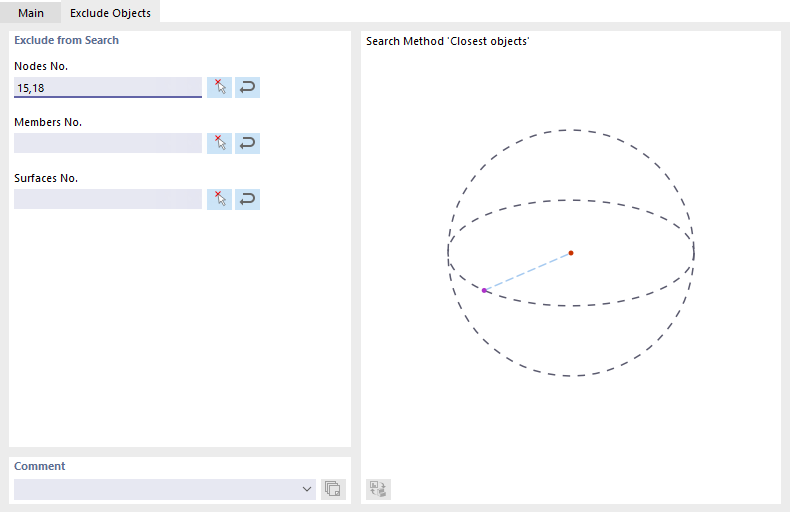

不包含对象

如果在 选项 部分中相应的复选框已被选中,则可以使用排除对象选项卡。 它允许用户定义不在搜索区域内的某些对象(节点、杆件或面)。

输入相关节点、杆件或面的编号。 也可以使用图形方式选择对象。 单独选择 是编辑按钮。 您可以使用 反转 按钮导入 对象选择 的节点、杆件或面。 为此需要在另一个对话框中选择相关的对象选择(OS)。
