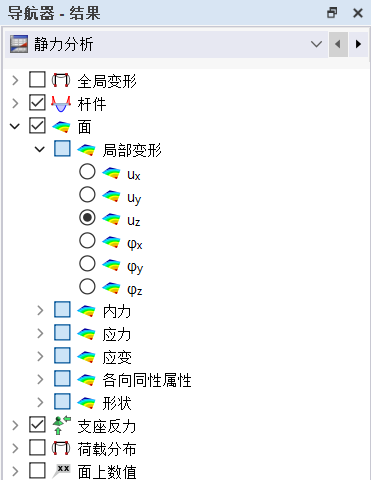

用户可以在导航器-结果中勾选面的变形，以图形形式在结果中显示面的变形。 Die Tabelle listet die Verformungen einer jeden Fläche nach den Vorgaben auf, die im 【结果表管理器】 中的设置。 更多介绍可以查阅该章节。

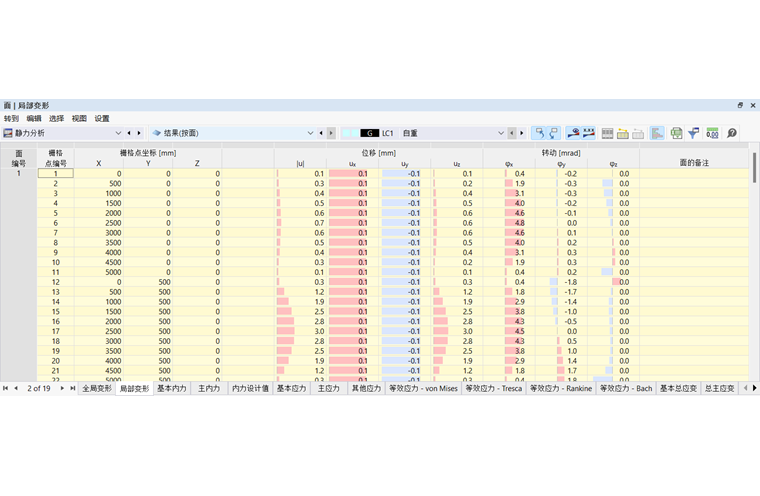

结果(按面) 在表格中可以查看参照全局坐标系的全局变形和参照面局部坐标系的局部变形。 全局变形参照全局坐标系 X、Y 和 Z 轴进行表达。 在 表格中的面局部变形图片中显示的面的局部变形参照面的局部坐标轴 x、y 和 z 轴进行表达。
面的变形的类型和相关说明如下：
| u | 总变形的绝对值 | ||
| ux | 沿局部坐标轴x方向的位移 | ||
| uy | 沿局部坐标轴y方向的位移 | ||
| uz | 沿局部坐标轴z方向的位移 | ||
| φx | 绕局部坐标轴x方向的转角 | ||
| φy | 绕局部坐标轴y方向的转角 | ||
| φz | 绕局部坐标轴z方向的转角 |
当分析曲面时，面的局部坐标轴是指有限元单元的局部坐标轴（见图 显示有限元坐标系 )。
模型的变形状态
使用工具栏中的列表按钮可以显示真实模型在不同变形状态下的形状。
按钮功能详见章节 按节点排列的结果 chapter. 请注意，变形的比例固定为 1.00。
