线网格细化

【线网格细化】影响线周围有限元网格的生成。 用户可以使用该功能对线周围的有限元网格进行细化, 适用于例如支座处。

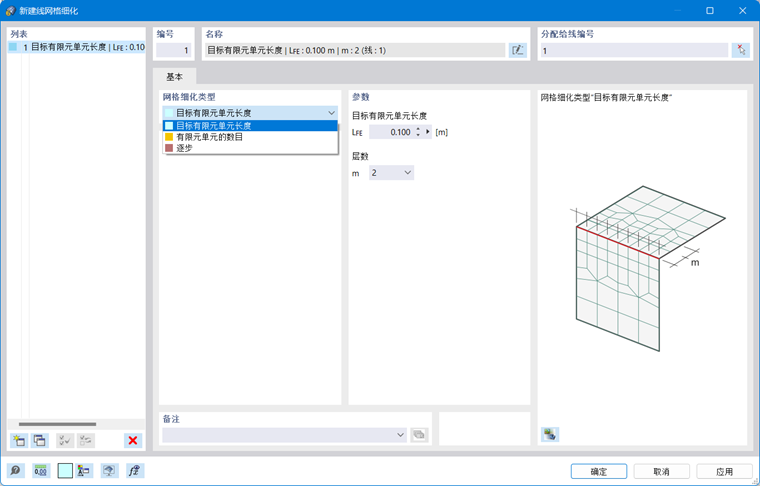

“新建线网格细化”对话框

网格细化类型

程序提供了以下几种形状用于细化区域的有限元网格：

• 目标有限元单元长度
• 有限元单元的数目
• 逐步

程序会根据用户的选择显示相应的参数和示意图。

参数

用户选择“目标有限元单元长度”和“有限元单元的数目”时，需指定沿线的有限元单元的长度和数目。 “层数”决定了程序在线周围创建多少行细化的网格。 该类型的网格细化适用于对面的边界区域进行细化。

选择“逐步”时，程序会对具有相同网格尺寸的区域进行逐段细化。 “行数”控制着靠近线的有限元网格精细程度，该值越大，网格越精细。

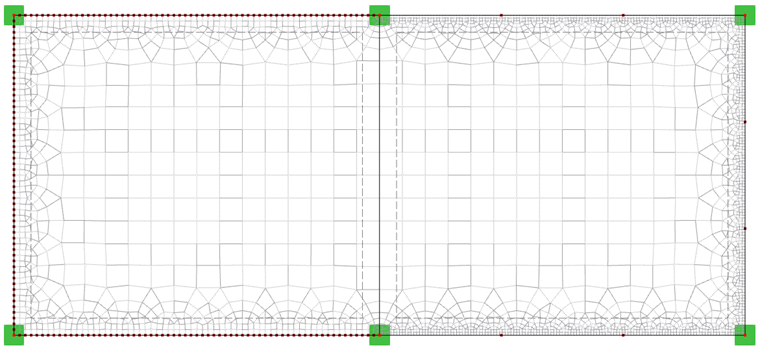

网格细化，有限元长度（左）和递减（右）
