倒角和圆角

面模型中的拐角可能会导致结果奇异。 RFEM 中可可以通过折倒角或圆角功能来调整面的角部。 在工具菜单 →线修改中。 也可以使用 CAD 工具栏中的 或 按钮（见图 建模工具 ）。

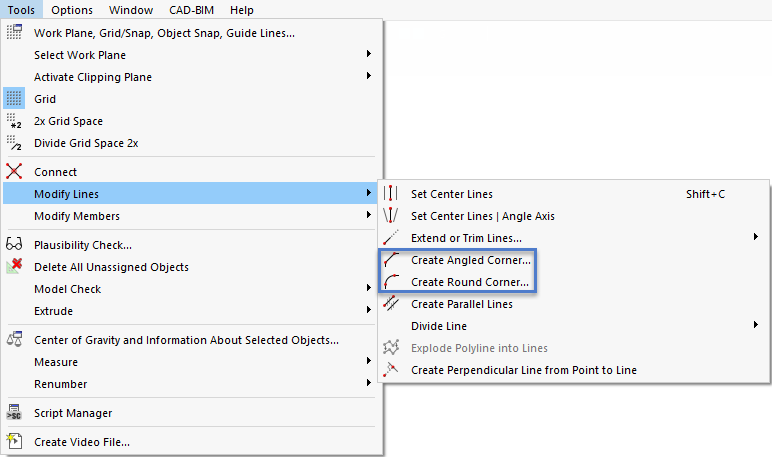

拐角调整功能

创建倒角

创建倒角功能可以在拐角区域新建一条线，并在拐角节点处裁剪边缘。

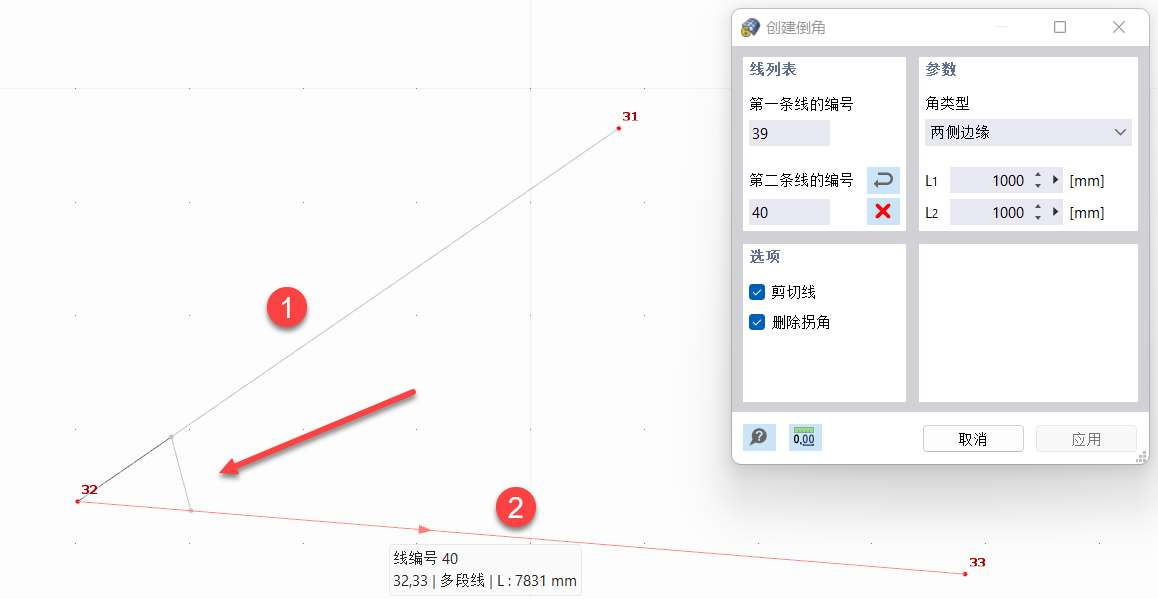

创建倒角

线列表

在工作窗口中可以通过点击鼠标或输入线的编号陆续选择线。 使用 按钮可以更改线编号的顺序。 按钮删除线编号。

参数

“角类型”下拉列表中有两个选项：

• 两侧边缘： 第一条线缩短了长度L₁，第二条线缩短了长度L₂。
• 边和角： 第一条线被长度 L₁ 缩短。 通过 角度α来连接第二条线。 该角度是相对于坐标系的顺时针方向。

选项

如果激活'剪切线'复选框，则在倒角创建后，拐角区域内原始线的突出部分将被删除。

如果选择'删除角节点'选项，则原始交点处的节点也会被删除。

创建圆角

使用【创建圆角】功能会在两条线的相交处创建一个圆弧，并将拐角区域倒圆角。

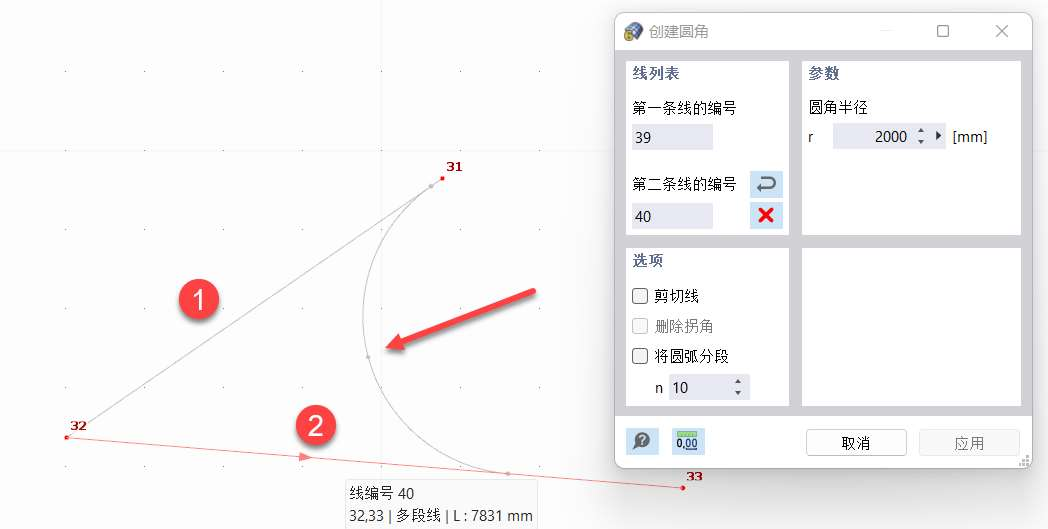

创建圆角

线列表

在工作窗口中可以通过点击鼠标或输入线的编号陆续选择线。 使用 按钮可以更改线编号的顺序。 按钮删除线编号。

参数

指定要在线之间创建的圆弧的圆角半径 r。

选项

如果勾选'剪切线'复选框，则在创建圆角后会删除拐角区域中原始线的突出部分。

如果选择'删除角节点'选项，则原始交点处的节点也会被删除。

使用'将圆弧分成段'复选框，可以将圆弧分成 n 段。
