形状-正交各向异性

在【新建厚度】和【编辑厚度】对话框的【形状的正交各向异性】选项卡中，用户可以输入各项几何参数，来定义具有正交各向异性的面的厚度。 程序将根据用户输入和选择确定厚度的刚度矩阵。

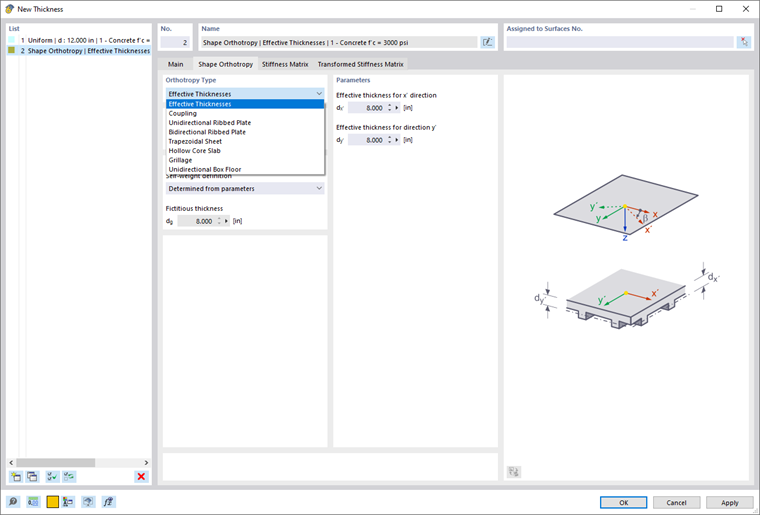

对话框 '新建厚度 '，选项卡' 形状正交各向异性 '

正交各向异性类型

在【正交各向异性类型】下拉菜单中提供了多种类型供用户选择（见上图）。 用户可以根据需要选择合适的类型。

不同的【正交各向异性类型】对应着不同的参数。 关于各种类型的介绍请参见下面的参数部分。

正交各向异性方向

正交各向异性属性参照各面的局部坐标系（见对话框图形）。 如果刚度与面的局部坐标轴的方向不对应，那么可以在这里调整方向。

调整正交各向异性方向

当角度 β 为正时，正交各向异性刚度绕面的 z 轴正方向顺时针旋转。 矩阵将进行相应的变换，并显示在 变换的刚度矩阵 选项卡中。

考虑自重

具备正交各向异性的面，两个方向上的几何厚度通常不同。 用户可以指定使用何种厚度计算构件的自重。 在【自重定义】中有以下选项：

• 根据参数确定： 程序根据用户输入的 x 方向有效厚度和 y 方向有效厚度来计算自重。
• 用户定义的虚厚度： 手动设置厚度_dg 。
• 自定义自重： 输入自重 w_g作为单位面积的质量。

参数

在该面板中，用户可以定义两个方向上的有效厚度。

有效厚度

用户可以使用【有效厚度】这种【正交各向异性类型】，通过定义 x 方向和 y 方向的不同厚度来定义刚度在两个方向上不同的面的厚度（见图 新建厚度）。

耦合

用户可以使用【耦合】这种【正交各向异性类型】，来定义离散的杆件排列组成的面。

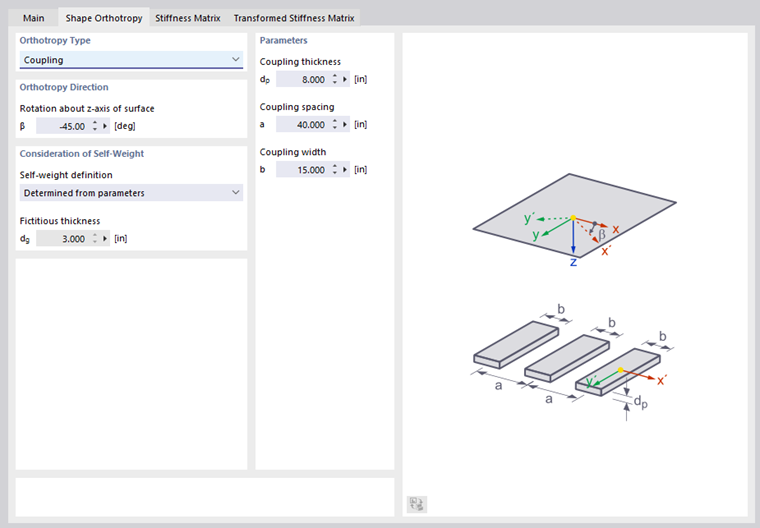

正交各向异性类型 ' 耦合 '

根据格式输入耦合单元的厚度 d_p以及中心距 a 和耦合单元的宽度 b。 如果耦合构件之间的距离大于其宽度，则耦合模型接近真实。

单向肋形板

【正交各向异性类型】中的【单向肋形板】适用于单向布梁的楼盖体系。

正交各向异性类型 ' 肋板'

根据该方案指定板厚度 d_p 、肋高度 d_r 、肋间距 a 和肋宽度 b 。 程序会自动计算该种类型的面在各个方向上的刚度。

双向肋形板

该类型的板在两个方向设置加劲肋，加劲肋相互交叉，形成一个个矩形网格。

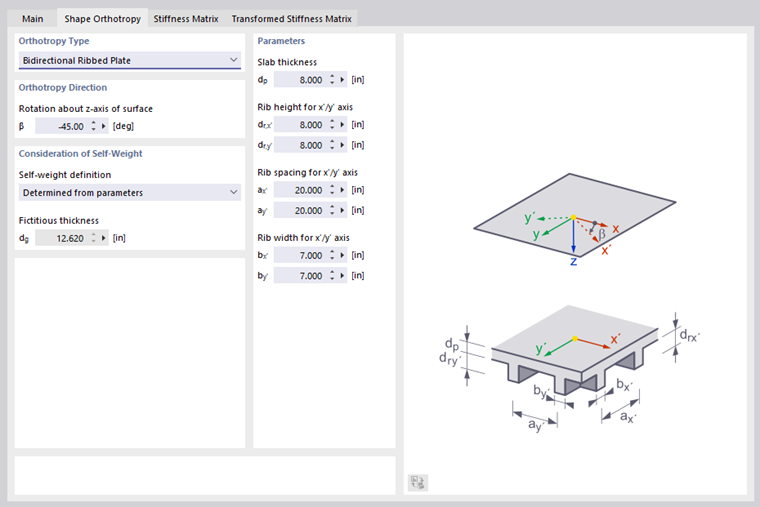

正交各向异性类型 ' 格子天花板'

根据图表指定两个方向的板厚 d_p和肋高 d_r以及肋间距 a 和肋宽 b。

压型钢板

压型钢板可用于定义杆件的截面，也可用于定义面的厚度。

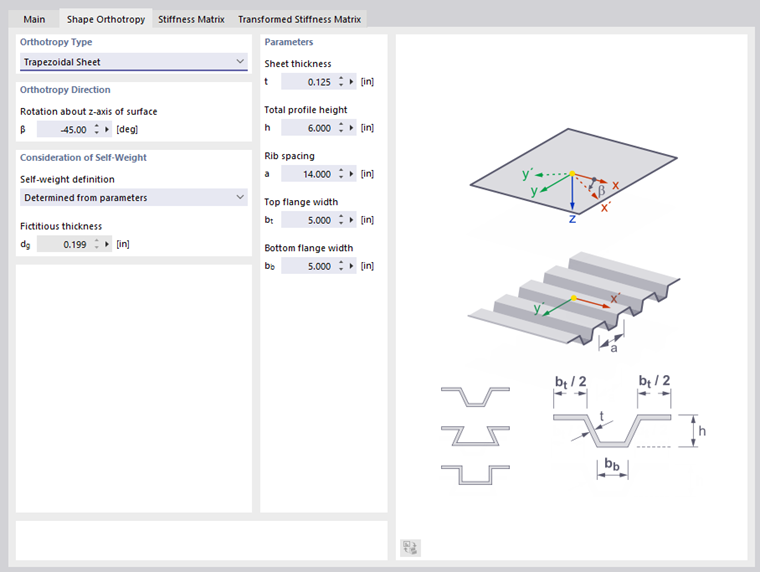

正交各向异性类型 ' 梯形板 '

根据图表输入钣金厚度 t、型材总高度 h、肋的中心距 a 以及加强筋上方的宽度 b_t和加强筋宽度_b 。

圆孔空心板

相比于实心楼板，圆孔空心板的自重更轻，但会造成两个方向上刚度产生差异。

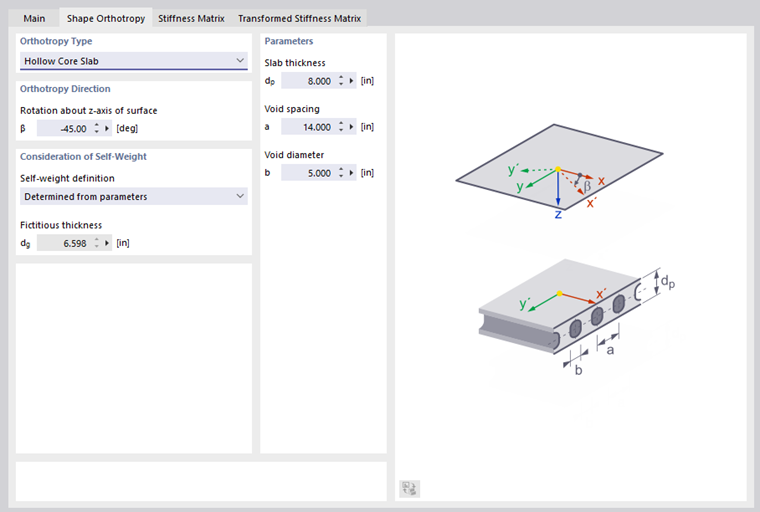

正交各向异性类型 ' 空心板'

根据格式输入板厚度 d_p 、型腔间距 a 和型腔直径 b。

网格栅

格栅不仅可以使用杆件模型进行模拟，还可以使用具有正交各向异性的面进行模拟。

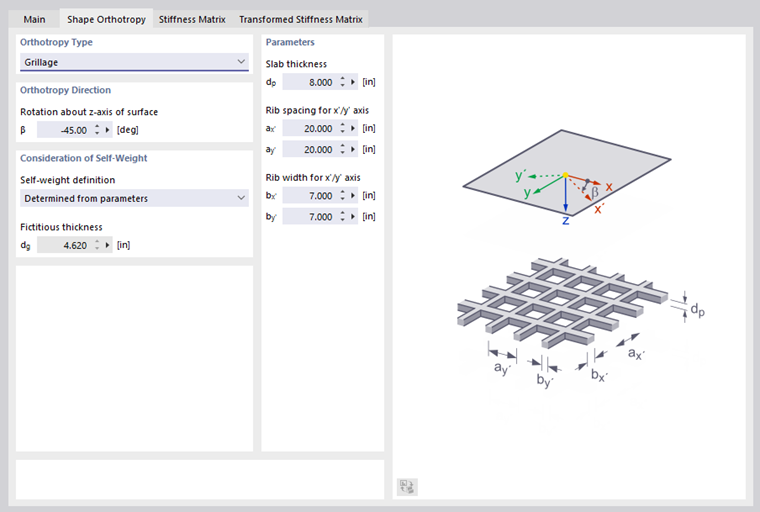

正交各向异性类型 ' 梁栅格 '

根据图表输入两个轴的板厚度 d_p 、肋的中心距 a 和肋的宽度 b。

刚度矩阵

在'新建厚度'对话框的刚度矩阵选项卡中，显示刚度矩阵单元（见图 # extbookmark manual|image020637|定义刚度矩阵 #)。 用户无法手动更改这里显示的值。

变换的刚度矩阵

如果在正交各向异性方向中定义了角度，计算需要的刚度矩阵为正交各向异性局部轴下的刚度矩阵乘以相应的旋转矩阵变换而来。 用户可以在该选项卡下查看变换后的刚度矩阵。

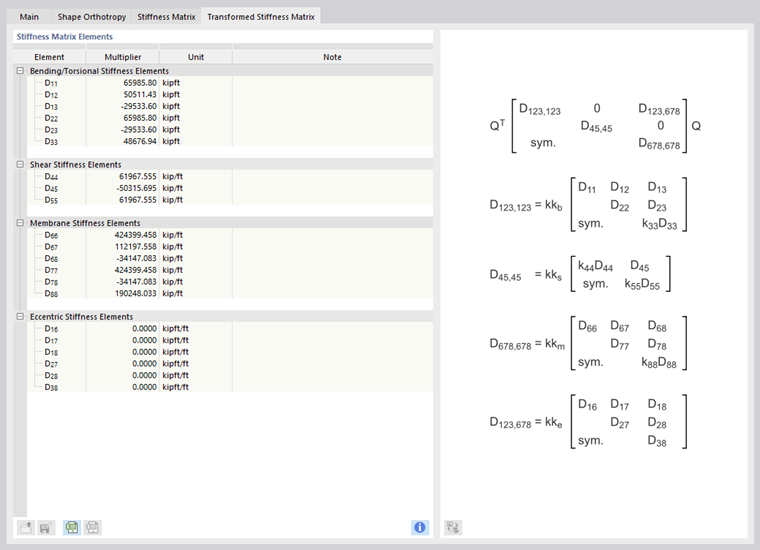

变换的刚度矩阵元素

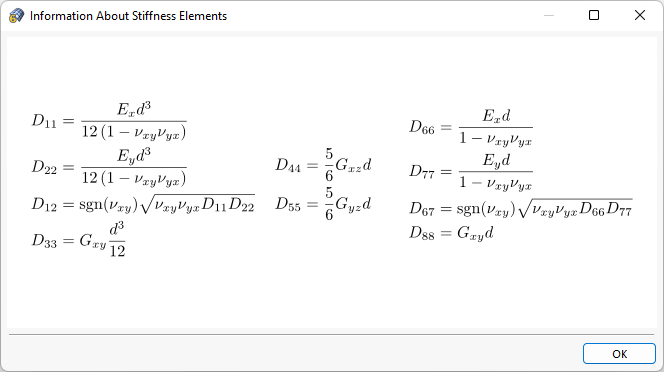

用户可以使用 按钮打开【刚度元素的信息】对话框，查看刚度矩阵中各个元素的表达式。

刚度元素的信息
