杆件代表

【杆件代表】是杆件的集合。RFEM程序会根据杆件的材料、截面、杆件类型、长度等标准将所有杆件进行分类，并显示分类的结果，例如使用 Q355 钢材的杆件有哪些，使用HW500x200截面的杆件有哪些。 这些代表可以理解为“杆件模板”。 这有助于对结果进行评估和记录。 由于只分析具有所有相似类型的内力和弯矩的杆件，杆件代表在程序和打印输出中为用户提供了一个优化概述报告。

image@025456#

如上图示例所示，RFEM 为具有相同截面但不同长度的混凝土杆件创建两个代表。

RFEM 自动创建代表时有以下默认准则：

• 材料
• 截面
• 线类型
• 杆件类型
• 杆件长度

使用 杆件代表向导可以对上述准则进行细化。 该向导位于'模型 - 基本数据'对话框的'杆件代表'选项卡中，方法是点击[选择]按钮 或导航器中的'杆件代表'上下文菜单。

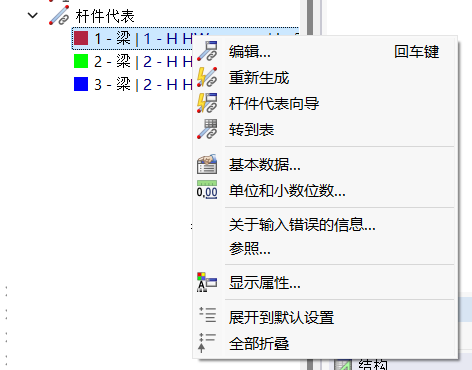

'杆件代表' - 快捷菜单

用户可以右键单击导航器中的杆件代表，在右键快捷菜单中选择【编辑】， 打开【编辑杆件代表】对话框，来修改【杆件代表】的各项属性。

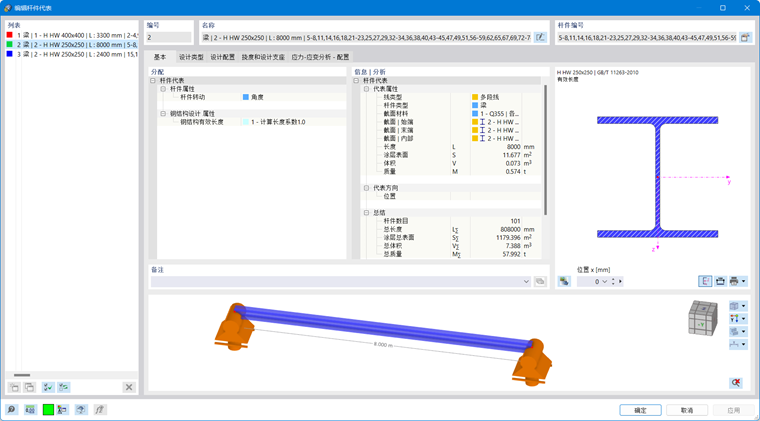

“编辑杆件代表”对话框

在对话框左侧的列表中显示了模型的所有杆件集代表。 用户可以在对话框右上角的杆件编号中查看杆件代表中的所有杆件。

在基本选项卡中，您可以检查'Assignments'和'信息 | “分配”部分显示了杆件代表中的杆件与设计相关的各项属性， “信息|分析”中显示了杆件代表中杆件的总质量等信息。
