用户可以在【截面】选项卡中为【杆件】指定截面。 在该选项卡中,用户还可以定义截面沿杆身变化和旋转。
截面分布
用户可以选择不同的截面【分布类型】以定义各种变截面杆件, 程序默认的【分布类型】为均匀,假设在整个杆件长度上恒定分布。 在【分布类型】下拉菜单中提供了各种变截面类型供用户选择。
在“杆件长度/距离”输入框中,用户可以定义杆件在何处发生截面改变。 对话框的右侧显示了变截面杆件的示意图。 您可以使用
按钮可以在相对和绝对输入长度之间进行切换。 同时,用户需要在对话框的 截面和材料指定变截面杆件每一段所对应的截面。
用户可以选择变截面杆件的各段截面以何种方式对齐, 这三个选项会同时在右侧预览效果。
一旦分配了线,可以使用图形方式检查截面的布置
是编辑按钮。
变截面参数化和 RSECTION 截面的变截面

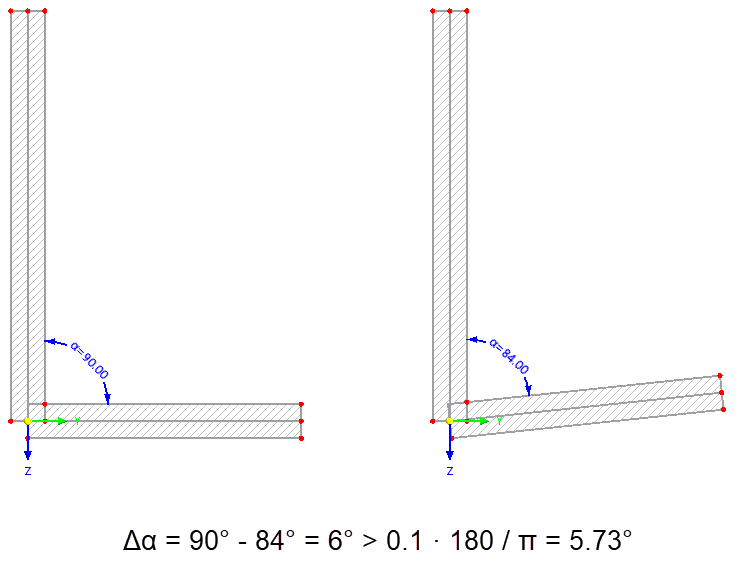

对于截面库中的截面和截面库中的 {%包括在#/zh/products/cross-section-properties-software/rsection RSECTION]] 截面,请注意各个变截面之间的夹角必须为小于 0.1 弧度(对应于 ← 5.73°)。 因此,始端截面和末端截面的截面部分的位置只能是微小的差异;否则杆件图中不再有平面。 例如,对于始端和末端截面没有给出线性锥度图。
变截面由RSECTION 个截面组成,结束截面必须是始端截面的复制。 不要添加或删除几何对象,例如点或单元。
层板胶合木梁
在列表中有各种层板胶合木梁的设计选项(见图选择截面分布):
- 弯曲
- 双坡屋顶下弦弯曲等高梁
- 双坡屋顶下弦弯曲等高梁
- 鱼腹梁
在这两个选项卡中您必须输入规范。 在“截面 I”选项卡中,您可以定义梁的布局,并指定“非对称布局”或杆件上是否存在“悬臂”。
然后在“截面 II”选项卡中定义梁的参数,例如尺寸、倾角、曲率半径或纹理方向。
对话框下部的图形中显示了各个参数设置。 所选表格行的值会被高亮显示。
分配了材料的截面
在该标签卡中,用户可以为杆件分配截面。 杆件的截面影响着杆件的刚度。 用户可以在列表中选择需要的截面,或者
u.
按钮(见章节 {%|000035 截面]])。
对于分布类型为均匀的杆件,用户只可在“杆件始端”下拉菜单中选择杆件始端的截面,杆件末端的截面被程序设定为“与始端相同”。 对于变截面杆件,用户可以参考对话框右侧的示意图分段定义截面。(见图定义两侧都有变截面的杆件)。
截面材料
杆件的材料也影响着杆件的刚度。 用户可以在列表中选择材料,或者使用
u.
按钮(见章节 {%|000034 材料]])。
杆件转角
杆件的局部坐标系为右手坐标系。(见图 杆件偏移)。 局部坐标轴 x 轴为杆件的主轴, 通过杆件始端节点和末端节点 (正方向)。 局部坐标轴 y 轴和 z 轴(非对称截面为 u 轴和 u 轴)为杆件截面的主轴。
杆件的局部坐标轴 y 轴和 z 轴的位置如下: 局部坐标轴 y 轴与局部坐标轴 x 轴垂直,与全局 XY 平面平行。 局部坐标轴 z 轴由局部坐标轴 x 轴和局部坐标轴 y 轴通过右手法则得到。 无论全局坐标轴 z 轴向上还是向下,局部坐标轴 z 轴的 z’ 分量始终竖直向下(与重力方向一致)。 如果杆件局部坐标轴 x 轴与全局坐标系 z 轴平行,则局部坐标轴 y 轴与全局坐标轴 y 轴平行,局部坐标轴 z 轴由局部坐标轴 x 轴和局部坐标轴 y 轴通过右手法则得到。
用户可以使用“转动类型”下拉菜单中选择不同的方式来旋转杆件。
- 角度: 指定角度 β,使局部坐标轴 y 轴和 z 轴绕 x 轴顺时针旋转。
- 辅助节点: 指定一个节点,使程序局部坐标轴 y 轴或 z 轴与该节点平行。 该节点不得位于局部坐标轴 x 轴对应的直线上
- 内部(非直杆件): 使曲线或多段线形成杆件的各段杆的局部坐标轴 x 轴指向各个转折点
- 面: 定义一个面,使局部坐标轴 y 轴或 z 轴与该面平行。
