工作平面和栅格

在空间上定义的模型只能在屏幕上显示为二维。 因此以图形方式定义对象是一个问题，因为在单击工作窗口时必须要组织好在哪个平面上创建对象。 工作平面的作用就是控制一个坐标系使得它固定住

当前工作平面的坐标轴显示为两条浅蓝色的正交线。 两条线的相交就是工作平面的原点（零点）。

Arbeitsebene XY mit Ursprung im Eckpunkt der unteren Decke

工作平面

工作平面通常平行于全局平面 XY、YZ 或 XZ。 也可以将工作平面布置为任意倾斜的平面，或通过使用相应的坐标系将工作平面与线、杆件或面的轴对齐。

使用工具栏中的按钮可以打开各种设置工作平面的功能。

工作平面设置按钮

这些按钮具有以下功能：

按键	功能
	打开对话框
	通过图形选择来确定工作平面的原点。
	将工作平面设置为平行于 XY 平面
	将工作平面设置为平行于 YZ 平面
	将工作平面设置为平行于 XZ 平面

'工作平面和栅格/捕捉'对话框

定义工作平面所参照的【坐标系】。 用户自定义坐标系 是编辑按钮。

【方向】描述了工作平面的位置。 它可以平行于全局平面或平行于用户自定义坐标系的轴布置（见图）。 UVW-Koordinatensystem in Dachebene )RWIND 3。

【原点坐标】描述了工作平面'的零点的位置。 您可以调整坐标或使用按钮 是编辑按钮。

栅格/捕捉

【栅格】由显示在工作平面上的点组成。 它们便于数据输入： 以图形方式放置对象时，对象节点会捕捉栅格点。

栅格点

使用【可见】复选框可以显示和隐藏栅格。 如果您想在窗口中使用不同的栅格设置，请取消激活【适用于所有窗口】选项。

您也可以使用 可以在 CAD 工具栏中快速打开和关闭栅格。

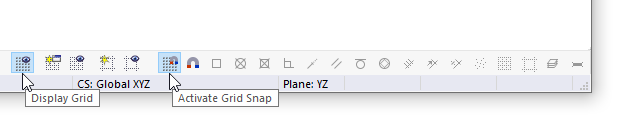

CAD 工具栏中用于栅格和栅格捕捉的按钮

栅格点的数目

如果勾选【按照模型大小动态调整】复选框，RFEM 会根据模型的尺寸自动调整栅格面积。 这样在模型区域内总是有足够的栅格点。 每次输入后，都会重新计算所需的栅格点。 对于较大的模型，重新计算可能会导致图形生成延迟。

要单独定义栅格点的数量，请停用动态栅格调整。 这样可以分别定义每个轴的正负方向。 当设置极坐标栅格时，可以指定同心栅格圆的数目。

捕捉到栅格点

使用【激活】复选框，可以打开和关闭捕捉功能，无论栅格是否显示。 这样即使栅格被隐藏，也可以捕捉到栅格点。

【距离】以像素为单位，定义鼠标指针可以捕捉到的距离栅格点的距离，只有鼠标离栅格点的距离小于这个值才能捕捉到。 该设置也适用于其他对象的捕捉功能。

栅格线间距

栅格由均匀分布的栅格线构成。 输入栅格线之间的栅格点数。 方向 1 和 2 可以分别定义。

栅格点间距

在笛卡尔栅格中，可以分别指定方向 1 和 2 的栅格点之间的【距离】（见对话框图形）。 对于极坐标栅格，为栅格圆指定径向间距 R。 角度 α 表示圆上栅格点之间的间距。

要在工作平面上【旋转】栅格，请输入旋转角度 β。
