自由圆形荷载

自由矩形荷载是在面上任意定义的圆形区域施加荷载，它可以是均匀或线性可变荷载。

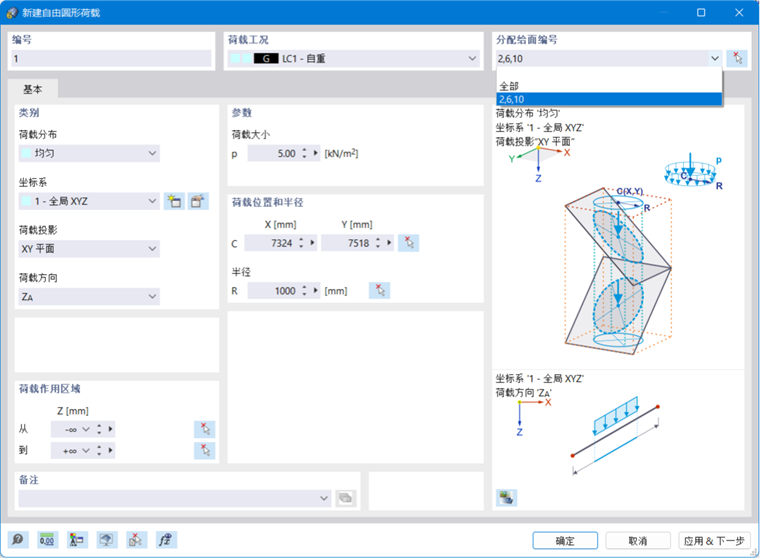

'新建自由圆形荷载'对话框

用户可以在荷载工况下拉菜单中选择在哪种荷载工况下创建自由圆形荷载。

用户可以在“分配给面编号”下拉菜单中选择自由圆形荷载都作用在哪些面上。 在列表中有多个选项（见图 新建自由圆形荷载):

• “空”： 荷载不作用在任何面上。
• 全部： 过自由圆形荷载的圆做投影，自由圆形荷载作用在模型中所有与投影面相交的面上。
• “编号”： 荷载只作用在指定编号的面上。

类别

在'荷载分布'列表中提供了以下选项：

• 均匀： 自由圆形荷载的大小恒定。
• 线性： 荷载的大小线性可变。

如果圆形荷载不是参照全局'坐标系' XYZ，用户可以选择一个用户自定义的坐标系或创建一个新的坐标系。

在'荷载投影'列表中，选择荷载要投影到的全局平面（XY、YZ 或 XZ）。 从 荷载位置 的中心点 C 开始，RFEM “设计”一条垂直于该投影平面的直线，并将荷载施加到半径 R 上，以及该直线与面的交点上.

用户可以在该下拉菜单中选择自由圆形荷载的荷载方向。 根据坐标系的不同，可以选择面的局部坐标系 x, y, z ，全局坐标系 X, Y, Z 或者用户自定义的坐标系 U, V, W。

选择荷载方向

参数

用户可以在对话框该部分定义自由圆形荷载的大小。 对于线性可变荷载，必须输入两个荷载值： 中心的值 p_C和边界线的值 p_R 。

荷载位置

用户可以在该处定义荷载作用区域的大小。请输入圆心 'C' 的坐标。 也可以使用 按钮以图形方式定义点。 然后输入半径 'R' 来定义圆形荷载的分区。

荷载作用区域

如上所述，荷载从荷载位置开始作用在垂直于投影平面的裁剪面上。 如果在对话框的 部分中选择了'全部' 选项，则可以通过几何准则来限制荷载的影响。

默认情况下，荷载在 -∞ 到 +∞ 的范围内无限作用。 也可以使用'自'和'至'输入栏来减少对特定区域的荷载影响。
