杆件缺陷

缺陷的影响可以通过等效预变形来加以考虑。在“杆件缺陷”对话框里提供初始侧移和初弯曲两种形式。 初始侧移和初弯曲可通过等效荷载来替代。

'新建杆件缺陷'对话框

类别

可以通过不同方式对杆件缺陷进行建模。 根据“类别”部分中的不同设置，会出现不同的参数输入栏。

缺陷类型

可以从列表中选择缺陷类型。

选择缺陷类型

“初始侧移”代表初倾斜，“初弯曲”用来衡量杆件的初始挠度。 选择“初弯曲和准则'选项，可以根据不同规范或自己定义初弯曲。 根据选择的缺陷类型和定义类型，可以在对话框的“参数”部分中定义初始侧移或初弯曲。

通过轴力在杆件有限元节点上的分布可以描绘出初弯曲。

定义类型

在列表中可以选择自定义或者不同的规范来定义缺陷。

选择定义类型

根据需要，可以在对话框的“参数”部分中定义相对值（与杆件长度相关）、绝对值或规范中规定的参数。 在该对话框部分中出现的参数输入栏是随选择的“缺陷类型”和“定义类型”动态变化的。 每种类型和相应的参数都会以图形方式显示在对话框的右侧区域中。

坐标系

缺陷的方向可以选择以下与杆件截面有关的坐标系：

• 局部坐标系 xyz： 截面的输入坐标轴，对应于对称截面的主轴
• 主轴 xuv： 截面的主轴

缺陷方向

可以在列表中选择要在哪个坐标轴方向上设置缺陷。

选择缺陷方向

参数

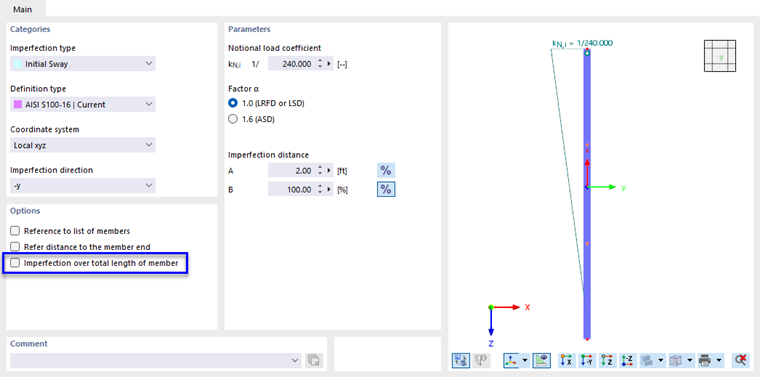

在该对话框部分中，您可以定义初始侧移和初弯曲的值。 根据选择的缺陷类型和定义类型会出现相应的输入栏。 在新建杆件缺陷对话框图中显示的是关于初始侧移的一般相对输入参数。

Beim Definitionstyp EN 1993-1-1 sind die im folgenden Bild dargestellten Parameter anzugeben.

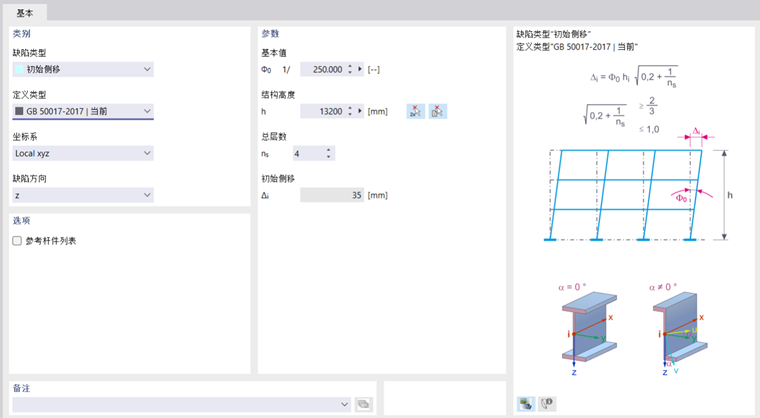

预转参数按照欧洲规范 3

软件会根据输入的值自动按照规范计算出折减系数和初始侧移。 Ist die Knicklinie eines Stabes nicht bekannt (da beispielsweise ein zusammengesetzter Querschnitt vorliegt), so wird die Knicklinie d als ungünstigster Wert angesetzt.

Wenn Sie den Definitionstyp ANSI/AISC 360-16 | Gewichtslast vorgegeben haben, sind die Parameter wie in folgendem Bild gezeigt.

按照欧标设置初始侧移

如果选择了初弯曲和准则，则会出现一个“激活准则”列表。

选择激活准则

在该列表中可以选择初弯曲始终有效，或者选择根据规范中规定的或用户自定义的长细比来满足生效条件。

选项

“参考杆件列表”复选框是用来控制缺陷是单独作用于每根杆件上，还是将所有杆件视为一个整体来分配缺陷。 下图对这两种方法进行了比较。

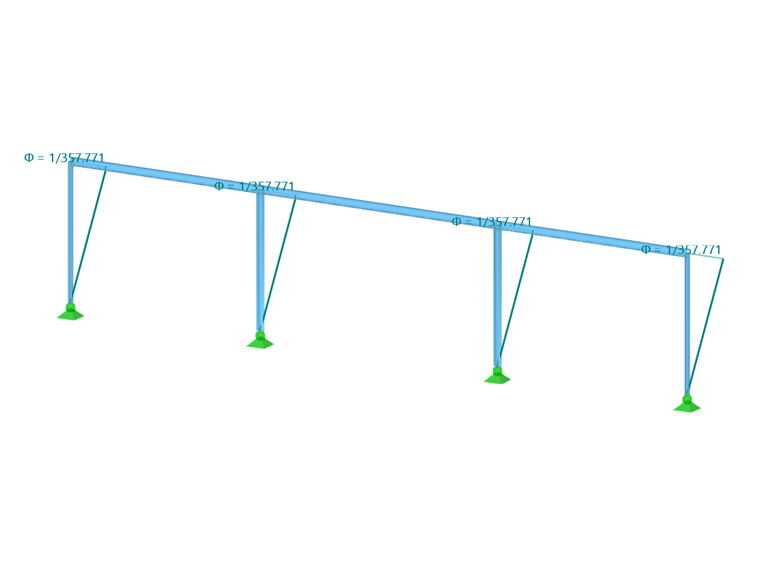

杆件的缺陷（左）和杆件列表（右）
