打印报告管理器

【打印报告管理器】管理打印报告，包括任何元素。 使用以下选项之一打开该对话框：

• 打印报告的【编辑】菜单下的【编辑打印报告】
• 打印报告工具栏中的 按钮
• 【打印报告导航器】中条目的右键菜单

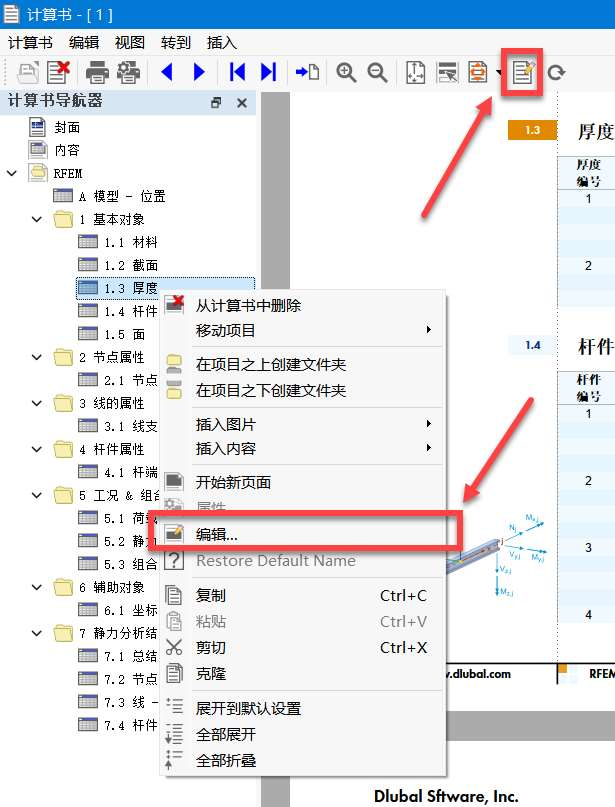

'编辑打印报告' 按钮和快捷菜单

【打印报告管理器】对话框会列出所有打印报告和一个章节目录树。

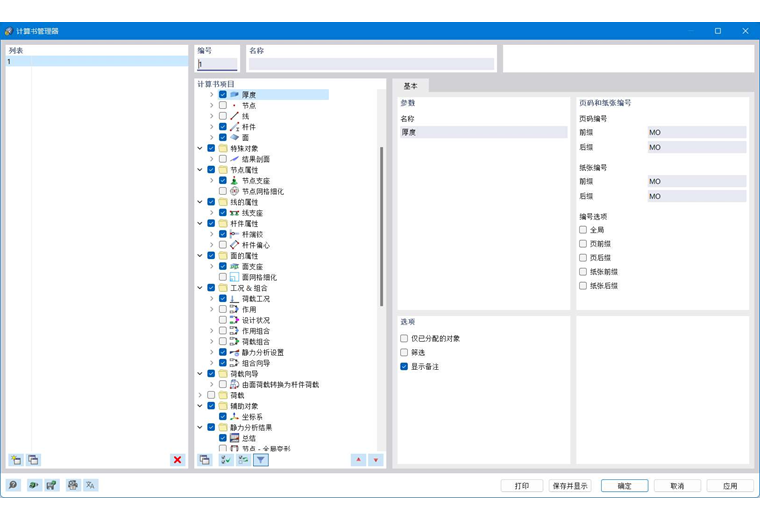

'打印报告管理器'对话框

列表

在该列表中选择哪个报告您想要调整其内容。 在对话框的【报告项目】区域中，您可以详细定义文档所要包含的元素。

当处理多个打印报告时，我们建议您在对话框的'名称'部分中为每个打印报告输入一个描述。 这样您可以轻松地区分您的文档。

要创建一个新的打印报告，请使用列表末尾的 或 按钮。

可以从模板导入报告元素或将当前选择的内容保存为模板。 具体功能详见 打印报告模板一章。

计算书项目

打印报告的章节以目录树方式列出。 它们基本上与'导航器 - 数据'中的条目相对应。 如果您勾选复选框，则会将相应的章节添加到文档中。

某些章节包含子类别，您可以在打印输出中单独激活它们。 例如，如果您选择'截面'下的'截面值'选项（见上图），RFEM会在打印报告中插入一个带有截面属性的子章。

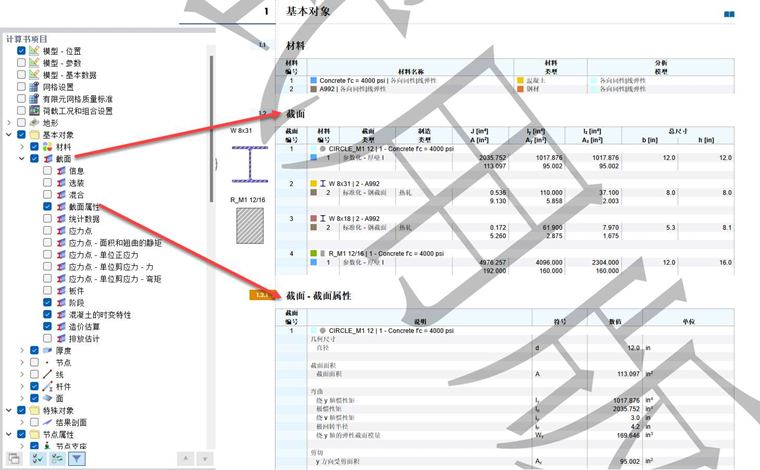

所选报告的项目（左图）和章节内容（右图）

在'图形'文件夹中您可以找到您在该目录中打印的所有图片（见图 )。

基本

在【基本】选项卡中，您可以给所选的章节输入特定设置。 选项与章节一致。

杆件内力的'主'选项卡

参数

章节的'名称'与'报告项目'导航器中的描述相对应。 如果更改了描述，那么修改后的名称将作为文档中的章节标题。

页面和纸张编号

默认情况下页面是连续的，并且在一张'纸张'下作为一个整体进行管理。 您可以给'页码编号'和'纸张编号'添加前缀或后缀的缩写。 '前缀'和'后缀'预设了以下缩写：

• MO： 模型数据-
• IM： 缺陷
• LO: 荷载数据
• RE： 结果

如果您想使用其他描述，请选择相应的类别并输入缩写。 由于空间限制，我们建议您选择不超过两个字母的缩写。

使用'编号选项'复选框可以控制页面或纸张显示哪个缩写。

使用前缀和结果定义图纸编号

勾选'全局'复选框，将当前类别的缩写应用于整个打印报告。

选项

这里的复选框与当下选择的报告目录有关系。 '基本'选项卡图片显示了杆件结果的选项。

仅已分配的对象

该复选框控制报告是包含所有定义的对象和对象类型，还是只包含模型中实际使用的对象和对象类型。比如有些材料和截面虽然定义了但是没有被分配给杆件。

筛选

如果您想在报告中仅包括某些对象，请勾选该复选框。 然后，您可以在对话框的 过滤面板中定义这些对象。

当前表集的结果过滤

通常，RFEM 对结果使用与表格相同的参数。 如果您取消该选项，则可以使用 显示 选项卡，根据用户定义的准则来显示所需要的结果行和列，该准则独立于表的过滤准则(见 结果表管理器 )。

结果按对象顺序排序，然后按荷载

默认情况下，结果按荷载工况、荷载组合和设计状况列出。 如果您勾选该选项，那么数据将按照对象编号的顺序打印 - 例如，杆件 1 的荷载工况 1 到 5 的结果后面跟着杆件 2 的这些荷载工况的结果，依此类推。

荷载工况/组合

如果您想在报告中只包括某些荷载工况、设计状况或组合，请勾选该复选框。 然后，您可以在荷载工况/组合选项卡中选择。

使用截面主轴(principal axes)代替杆件轴(main axes)

通常，杆件结果是相对于主轴(principal axes)显示的。 如果使用非对称截面，并且希望输出与输入轴 y 和 z 相关，请取消该复选框。

图片 杆件坐标轴 y/z 和主轴 u/v 显示了非对称截面杆件的坐标系。

荷载增量

如果您定义了 荷载增量 并且想要在报告中显示每个步骤的结果，那么请勾选该选项。

筛选

只有在'选项'面板中选择了 '筛选' 复选框时，才会显示相关设置。 定义需要在报告中显示哪些对象的属性和结果。 首先，在'过滤类型'列表中定义您想要过滤对象的原则。

定义筛选类型

在下面的栏中输入对象的'编号'，或从列表中选择相关的 对象选择 。 按编号过滤时，可以使用 按钮在模型上以图形方式选择对象。 点击 按钮，可以在列表中选择对象。

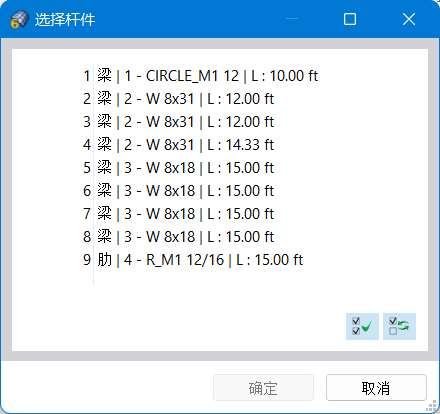

在对话框中选择杆件

要在列表中选择多个条目，请按住 Ctrl 键并单击鼠标。

荷载工况/组合

对于任何结果类型，如果您在‘选项’面板中勾选了'荷载'复选框，则【荷载工况/组合】选项卡才可用。 选择您想将其结果添加到计算书中的荷载工况、设计状况和组合。

定义打印报告的荷载工况和组合

在'选择'列中列出了您创建的所有荷载工况、设计状况和组合。 如果想要将一个条目添加到'所选'列表中，那么请使用以下选项：

• 双击该条目。
• 选择荷载工况或组合。 按住 Ctrl 键可以选择多个条目。 然后，单击 按钮。

如果所选荷载已经计算成功，则在所选结果类别中只显示这些工况/组合的结果。

显示

对于任何结果类型，如果您在'选项'面板中取消激活了'从当前表集过滤结果'复选框，那么【显示】选项卡中的设置将会被激活。

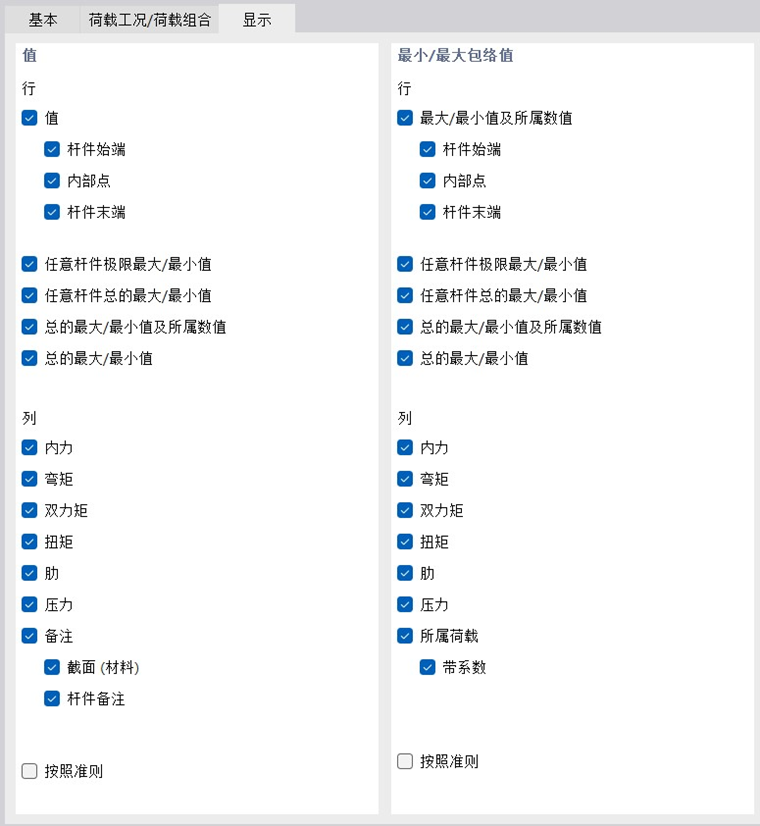

定义文档的结果行和列

在对话框的'值'和'最小/最大包络值'面板中，您可以控制荷载工况和组合或设计情况的结果输出。 在文档中会相应地显示或隐藏相应的表格行和列。

勾选'根据准则'复选框，可以在打印报告中显示某些结果值。 您可以在单独的选项卡中定义结果输出准则（见 准则 段落）。

准则-值 | 准则-最小/最大包络值

如果您在前面’显示‘选项卡中勾选了'根据准则'，才会出现【准则-值】或【准则 - 最小/最大包络值】选项卡。 定义一些过滤条件，荷载工况、组合或设计情况的结果必须满足这些条件，才能出现在打印报告中。

定义打印标准

在第二列中选择结果类型。 在接下来的两列中，您可以指定要应用的准则。 有以下条件可供选择：

• 等于
• 不等于
• 大于
• 大于或等于
• 小于
• 小于或等于

要定义其他条件，请在最后一列中选择 '或' （每个条件独立计算）或 ' 和' （必须满足每个条件）。 然后，在新的行中定义下一个条件。

按钮

'打印报告管理器'对话框底部的按钮有以下功能：

	打开对话框 打印报告模板 以导入模板
	打开 打印报告模板 对话框，并将当前选择的内容保存为模板
	打开 打印机和页面设置 对话框来设置打印机
	打开 选择语言 对话框来设置语言
打印	将所选的打印报告发送到打印机
保存并显示	关闭对话框并创建计算报告的预览
确定	退出对话框而不显示打印报告
取消	退出对话框而不保存更改
应用	保存更改而不退出对话框或显示打印报告
