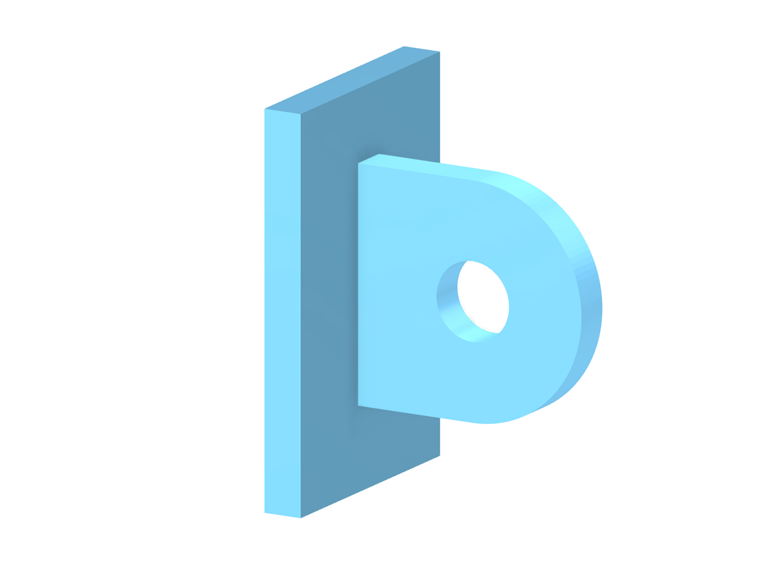

【线焊连接】用于模拟焊缝进行应力分析。 如果您在面模型中为线定义焊缝,则使用 RFEM 设计模块可以生成该焊缝的应力 -ons -for-rfem-6/设计/stress-strain-analysis应力-应变分析。 程序会根据用户指定的焊缝类型计算出所需的应力。
基本
在基本选项卡中可以定义焊缝类型并设置其参数。
类别
用户可以在对话框该部分选择焊缝的类型。 程序会根据用户的选择在右侧显示相应的示意图。
连接类型
在列表中有以下类型可供选择:
- 对接连接
- 角接连接
- 搭接连接
- T 形连接
焊缝类型
根据不同的连接类型,可以在列表中选择相应的焊缝类型。
焊缝布置
用户可以通过下拉菜单选择焊缝坐标系的位置和位置。
- 反转面法线(-z)
- 面法线(+z)
由此您可以控制焊缝布置在连接面的底部 (+z) 还是顶部 (-z)。 对于对称焊缝类型,例如双角焊缝,则对齐无关紧要。
纵向布置
目前程序仅支持【线焊连接】在线的整个长度上连续分布。
参数
用户可以对话框该部分中输入 "焊缝尺寸",以确定焊脚高度。 “焊缝长度”为【线焊连接】所在线的长度。
分配给线编号和面编号
定义焊缝所在的线和面。 您可以使用
可以图形方式定义对象。
线焊只能应用于具有以下选项之一的面 材料类型 type:
- 基础
- 钢结构
- 金属
- 铝合金结构
