Estructura

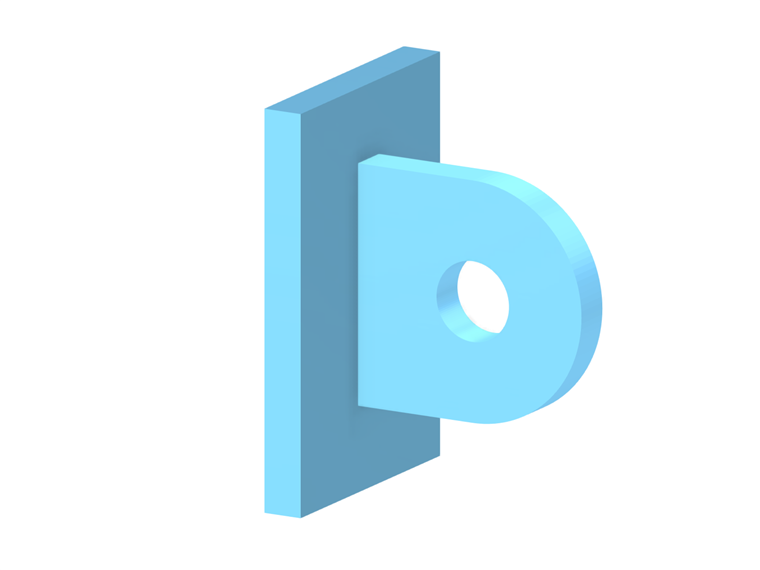

Uniones soldadas en líneas

Las uniones soldadas en línea son necesarias para un análisis de tensiones de soldaduras. Si define una soldadura para una línea en un modelo de superficie, las tensiones de esta soldadura se generan utilizando el complemento de cálculo -for-rfem-6/calculo/analisis-tension-deformacion Análisis tensión-deformación. De este modo, obtiene directamente las tensiones para el cálculo de soldadura para el tipo de soldadura seleccionado.

Información

Las uniones soldadas en línea no afectan ni a la rigidez ni a la determinación de los esfuerzos internos.

Datos básicos

En la pestaña Principal , define el tipo de soldadura y establece sus parámetros.

Categorías

En esta sección de diálogo, especifique la soldadura que está disponible. Los tipos, incluidos los parámetros, se muestran en el gráfico del diálogo.

Tipo de unión

Los siguientes tipos de uniones están disponibles para su selección en la lista:

  • Unión a tope
  • Unión en esquina
  • Unión a solape
  • Unión en T

Tipo de soldadura

Dependiendo del tipo de unión, la lista ofrece diferentes opciones para realizar comprobaciones de soldadura.

Disposición de soldadura

La lista proporciona dos opciones para organizar el sistema de ejes de soldadura:

  • Normal a la superficie contraria (-z)
  • Normal (+z) de la superficie

Esto le permite controlar si la soldadura se dispone en la parte inferior (+z) o en la parte superior (−z) de la superficie conectada. Para tipos de soldadura simétricos como una unión en T con soldadura en ángulo doble, la disposición es irrelevante.

Disposición longitudinal

Las uniones soldadas en línea se pueden disponer 'Continuas' o "Intermitentes" a lo largo de la longitud de la línea. En este último caso, debe especificar las dimensiones longitudinales de los segmentos de soldadura y las interrupciones, así como la distancia del primer segmento de soldadura al inicio de la línea.

Información

Para cordones de soldadura intermitentes, la disposición longitudinal discontinua se considera por medio de una "aproximación borrosa". Por ejemplo, los incrementos de tensión local en los bordes de los segmentos de soldadura no se pueden considerar con este método.

Parámetros

En esta sección de diálogo, introduzca el 'Tamaño de soldadura' para definir el espesor de la soldadura. La 'Longitud de soldadura' se toma de la longitud de la línea.

Asignada a la línea núm. y las superficies núm.

Defina la línea y la superficie en la que desea disponer la soldadura. Utilice el Seleccionar individualmente para definir los objetos gráficamente.

Información

La superficie que selecciona como la primera superficie durante la asignación representa la superficie conectada. Se muestra en rojo oscuro en el gráfico de diálogo a la derecha. Por ejemplo, la entrada "6/2,1" significa que la soldadura se define en la línea núm. 6 y las superficies núm. 2 y núm. 1 están conectadas allí. La superficie núm. 2 es la superficie conectada.

Las soldaduras en línea solo pueden ser superficies con una de las siguientes material types se puede asignar a:

  • Base
  • Acero
  • Metal
  • Aluminio

Consejo

El artículo técnico Uniones soldadas en líneas en RFEM 6, puede encontrar información detallada sobre la definición de soldaduras entre superficies.
