Las rejillas de construcción definidas por el usuario le ayudan a modelar estructuras que consisten en superficies, emparrillados de vigas o rejillas. Los puntos de intersección de una rejilla plana o espacial compuesta de líneas representan puntos de definición para líneas, barras y superficies. Puede usar la rejilla de construcción para configurar objetos, siempre que la referencia a objetos con la opción 'Rejilla de construcción' esté activada (consulte el capítulo Referencias a objetos). También puede hacer esto rápidamente usando el botón
en el cuadro de diálogo
Barra de herramientas de CAD
.
Hay cuatro tipos de rejilla preestablecidos, que puede ajustar, si es necesario, y usar para la entrada.
En el cuadro de diálogo "Nueva rejilla de construcción", puede crear una rejilla definida por el usuario.
Consejo
También puede definir una nueva rejilla de construcción utilizando el botón
en la barra de herramientas CAD.
La casilla Activa controla si la rejilla seleccionada se muestra en la ventana de trabajo.
Datos principales
En la pestaña Datos principales, define las especificaciones básicas para la rejilla de construcción.
Coordenadas de líneas de rejilla
Introduzca las coordenadas de posición de las líneas de rejilla en esta sección del diálogo. Usar espacios como separadores (consulte el Cuadro de diálogo "Nueva rejilla de construcción"). Asegúrese de que las coordenadas estén consistentemente en orden ascendente o descendente.
Para una rejilla regular, introduzca la coordenada de la primera línea. Luego, agregue el número de otras líneas de rejilla y multiplique el valor por la distancia (ejemplo: 4*5 000 significa "Cuatro líneas adicionales, cada una a una distancia de 5 000 m").
Cuando crea una Rejilla específica mediante un giro (cilíndrico o esférico), puede definir los ángulos de giro y las distancias en los cuadros de texto personalizados.
Etiquetas de líneas de rejilla
En esta sección del diálogo, especifique las descripciones que desea dar a las líneas de rejilla. Las entradas establecidas de forma predeterminada se agregan automáticamente cuando inserta las coordenadas en la sección del diálogo anterior. Nuevamente, la información sobre herramientas proporciona información útil.
Origen
Coloque el punto cero de la rejilla en un "Nudo" existente o nuevo. También puede colocar el origen en cualquier punto introduciendo sus coordenadas o definiendo el punto gráficamente con el botón
.
Opciones
En esta sección del diálogo, puede configurar la visualización de la rejilla de construcción individualmente:
- Bloquear en el gráfico: La rejilla no se puede mover gráficamente.
- Incluir en la vista 'Mostrar modelo completo': La rejilla se muestra en la vista general.
- Puntos de rejilla: se muestran los puntos de intersección de las líneas de la rejilla.
- Líneas de rejilla: se muestran las líneas de la rejilla.
- Etiquetas: Las descripciones de las líneas de rejilla se muestran si se activan las opciones de "Etiqueta" para el inicio y el final de la línea de rejilla.
- Dimensiones: se muestra la acotación de los puntos de la rejilla.
- Rejilla específica: La rejilla de líneas se puede inclinar, girar o alinear con un objeto de referencia (consulte la pestaña Rejilla específica).
Inicio de línea de rejilla/Fin de línea de rejilla
Puede alargar las líneas de rejilla más allá de los puntos de intersección de contorno de las líneas mediante una "Extensión de línea". Especifique las dimensiones para los ejes relevantes.
Las casillas "Etiqueta" controlan si las descripciones se muestran en las líneas de rejilla y para qué ejes y extremos de línea se muestran las etiquetas.
Rejilla específica

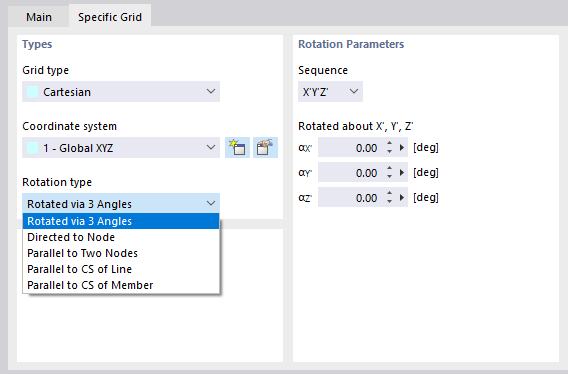

La pestaña Rejilla específica se muestra si ha seleccionado la opción "Rejilla específica" en la pestaña "Datos principales". Aquí puede cambiar el tipo de rejilla, girar la rejilla o alinearla con otro objeto.
Tipos
El "Tipo de rejilla" describe la forma geométrica básica de la rejilla de construcción. Las siguientes opciones están disponibles para su selección en la lista:
- Cartesiano: la rejilla se crea en el sistema de coordenadas cartesiano.
- Inclinado: la rejilla orientada ortogonalmente se gira un ángulo de inclinación.
- Cilíndrico: la rejilla se crea girando puntos respecto al eje Z.
- Esférico: la rejilla se crea girando puntos respecto a dos ejes.
Defina el "Sistema de coordenadas" al que se refiere la rejilla de construcción. Puede seleccionar un Sistema de coordenadas definido por el usuario de la lista o crear uno nuevo usando el botón
.
El "Tipo de giro" define cómo se gira la rejilla de construcción. Las siguientes opciones están disponibles para su selección en la lista:
- Girada con 3 ángulos: giro de la rejilla respecto a los ejes globales por los ángulos αX', αY' y αZ'
- Directa al nudo: alineación de los ejes de la rejilla X' e Y' a un nudo
- Paralela a dos nudos: alineación de la rejilla con la línea de conexión de dos nudos
- Paralela al SC de la línea/barra: alineación de la rejilla con los ejes locales de una línea o barra
Parámetros de giro
Esta sección del diálogo está adaptada al "Tipo de giro". Aquí puede definir los objetos o los ángulos de giro.
Ángulos de inclinación
Esta sección del diálogo se muestra para el tipo de rejilla "Inclinada". Puede definir los ángulos de giro α respecto a los ejes X, Y y Z.
