Tipos de liberación de nudo

Para cada Liberación de nudo, se deben especificar las propiedades que controlan la transferencia de deformaciones (y por lo tanto los esfuerzos internos) entre el nudo original y su copia. Este tipo de liberación de nudos describe las propiedades de la articulación en la barra invisible entre los dos nudos.

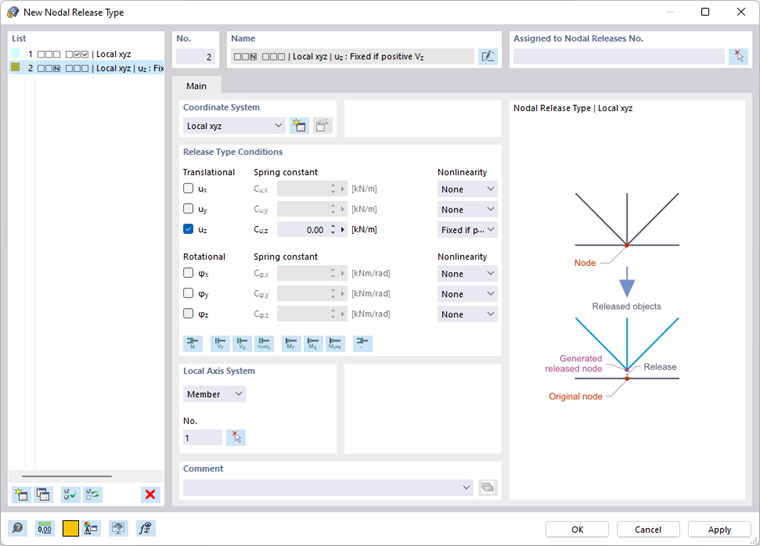

Cuadro de diálogo 'Nuevo tipo de liberación de nudo'

Sistema de coordenadas

La liberación de los desplazamientos y giros se puede relacionar con uno de los siguientes sistemas de ejes:

• Barra local o sistema de ejes x, y, z de la línea
• Sistema de coordenadas  X, Y, Z global
• Sistema de ejes U, V, W definido por el usuario

Si se usa una barra local o un sistema de ejes de línea, introduzca el número del objeto correspondiente en la sección de diálogo Sistema de ejes local.

Condiciones del tipo de liberación

Las condiciones del tipo de liberación se dividen en grados de libertad 'Traslacional' y 'Rotacional'. Los primeros describen los desplazamientos en la dirección de los ejes local o global; los últimos describen los giros respecto a estos ejes.

Para definir una liberación, marque la casilla para el eje respectivo. La marca indica que es posible el desplazamiento o giro del objeto respecto a la dirección correspondiente. Entonces, la constante elástica del muelle traslacional o rotacional se establece en cero. Puede ajustar la 'Constante elástica' en cualquier momento para modelar una articulación elástica. Introduzca las rigideces del muelle como valores de cálculo.

En la columna 'No linealidad', puede controlar específicamente la liberación de cada componente de deformación. Dependiendo del grado de libertad, hay disponibles entradas apropiadas para su selección en la lista de no linealidades.

Selección de la no linealidad de la articulación

Las no linealidades se describen en el capítulo Articulaciones en barra .

Sistema de ejes local

Esta sección de diálogo se muestra si la liberación se refiere a un sistema de coordenadas local. Utilice lista para definir si una 'Barra' o una 'Línea' sirve como referencia. Luego introduzca el número de la barra o línea. También puede utilizar el botón para definir el objeto gráficamente.
