Las funciones Crear líneas paralelas y Crear barras paralelas en el menú Herramientas → Modificar líneas o Modificar barras proporcionan varias opciones para copiar líneas o barras seleccionadas en paralelo. Alternativamente, puede usar el botón
o
en la barra de herramientas CAD (consulte la imagen
Herramientas de modelado
).

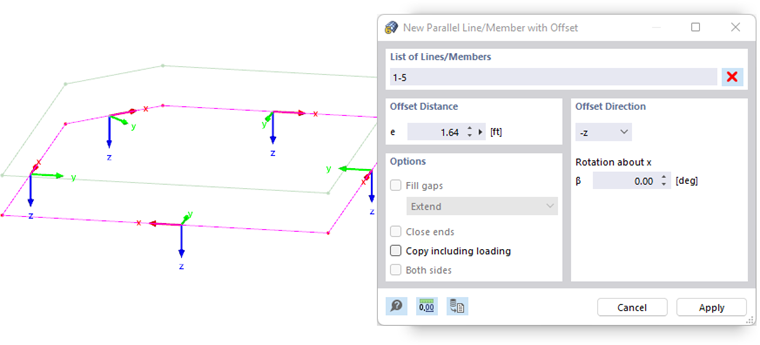

La siguiente imagen muestra una polilínea cuya copia se desplaza hacia arriba a una distancia de 50 cm.
Distancia de desviación
Introduzca la distancia a la que desea copiar las líneas o barras.
Dirección de desviación
En la lista, seleccione el eje local en cuya dirección se va a crear la copia. Las desviaciones son posibles en la dirección del eje positivo o negativo. Los sistemas de ejes locales de líneas o barras se muestran como orientación.
Si las líneas o barras copiadas no se encuentran en el plano xz o yz de los objetos originales, especifique el 'Giro respecto a x'. Un ángulo positivo β hace girar las copias en el sentido de las agujas del reloj alrededor de la línea positiva o los ejes x de la barra.
Opciones
Las características de esta sección de diálogo aún están en preparación. Deben permitir conectar las copias con las líneas o barras originales. Opcionalmente, también puede 'Copiar incluyendo la carga' que se asigna a las líneas o barras en todos los casos de carga.
