Puede mostrar los resultados de los nudos gráficamente utilizando las categorías del navegador Deformaciones globales y Reacciones en apoyo. Los resultados numéricos de los nodos se encuentran en la categoría de tabla Resultados por nudo.

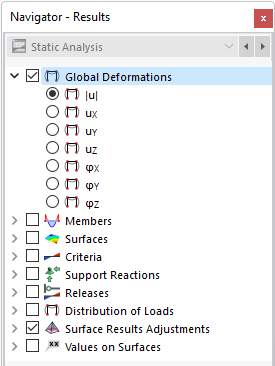

Deformaciones globales
La imagen Resultados por nudo en la tabla muestra la tabla con deformaciones en nudos globales.
Los desplazamientos y giros significan lo siguiente:
| |u| | Valor absoluto del desplazamiento total |
| uX | Desplazamiento en dirección del eje X global |
| uY | Desplazamiento en dirección del eje Y global |
| uZ | Desplazamiento en dirección del eje Z global |
| φX | Giro respecto al eje X global |
| φY | Giro respecto al eje Y global |
| φZ | Giro respecto al eje Z global |
Consejo
Puede usar el
puede mostrar las deformaciones como una secuencia de movimiento (consulte la función Animación de deformaciones).
Estado de deformación del modelo
El botón de lista en la barra de herramientas le permite mostrar la forma del modelo real en varios estados de deformación.
Las funciones de los botones son las siguientes:
| Botón | Capacidades |
|---|---|
|
Restaura la forma original del modelo (estado inicial sin carga ni búsqueda de forma) |
|
Representa la forma del estado inicial, por ejemplo, debido a un caso de carga diferente |
|
Muestra el modelo deformado |
Puede encontrar un ejemplo para la visualización de diferentes formas en el capítulo Resultados del manual Búsqueda de forma.
esfuerzos en apoyo

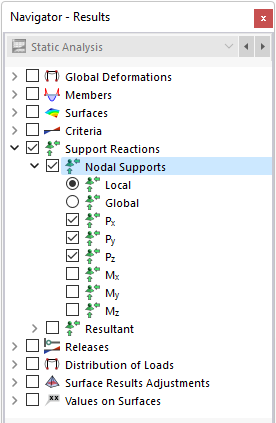

Los esfuerzos en apoyos se designan con 'P', los momentos en apoyos con 'M'. Suelen referirse al sistema de ejes global. En el navegador, puede definir los componentes que se muestran en el gráfico. Con respecto a los apoyos en nudos girados, también es posible mostrar los esfuerzos en apoyo locales.
La tabla incluye una lista con las fuerzas y los momentos que se introducen en el apoyo en nudo. Por lo tanto, con respecto a los signos, la tabla no muestra los esfuerzos o momentos de reacción en la parte del apoyo. Los signos son el resultado de la dirección de los ejes globales. Si el eje Z global tiene dirección descendente, el caso de carga de 'peso propio' resulta, por ejemplo, en un esfuerzo en apoyo positivo PZ, y una carga de viento opuesta al eje X global da como resultado un esfuerzo en apoyo negativo PX. De este modo, los esfuerzos en apoyo mostrados en la tabla representan las cargas de cimentación.

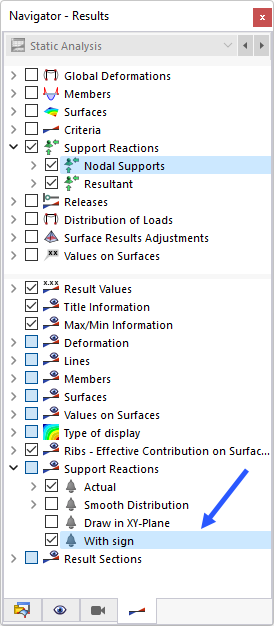

A diferencia de los resultados de la tabla, los vectores 'Reacciones en apoyo' en el gráfico representan los esfuerzos y momentos de reacción en la parte de los apoyos. Los componentes se visualizan según el tamaño y la dirección de los vectores. También puede visualizar los signos de los esfuerzos introducidos en la ventana de trabajo seleccionando la entrada correspondiente en la sección inferior del navegador. Utilice esta opción solo para visualizar las fuerzas introducidas con el fin de evitar malentendidos.
Un momento positivo del apoyo actúa en sentido de las agujas del reloj correspondiente al eje positivo global. Similar a los vectores para esfuerzos en apoyos, los vectores ya tienen signos, y las indicaciones del valor se tienen que considerar de forma independiente: los signos indican las direcciones de los momentos en relación a los ejes globales.
Suma de cargas y suma de esfuerzos en apoyos
Para los casos de carga y las combinaciones de cargas, el sumatorio de comprobación Σ de la carga y los esfuerzos en apoyos se indican al final de la tabla. Este equilibrio muestra una diferencia si el modelo también tiene apoyos en línea, apoyos en barras o apoyos en superficie. Esos esfuerzos en apoyo también han de tenerse en cuenta en el equilibrio general.
