La referencia a objetos facilita el modelado al colocar líneas, barras y superficies. Además de los nudos, se pueden usar varios puntos de acoplamiento en los objetos.
Como "Estándar", los nudos, centros y puntos de rejilla de líneas se activan como puntos de acoplamiento. Por ejemplo, cuando coloca una nueva línea acercándose a un objeto con el puntero, aparecen los símbolos asignados. Se describen en la Tabla a continuación.

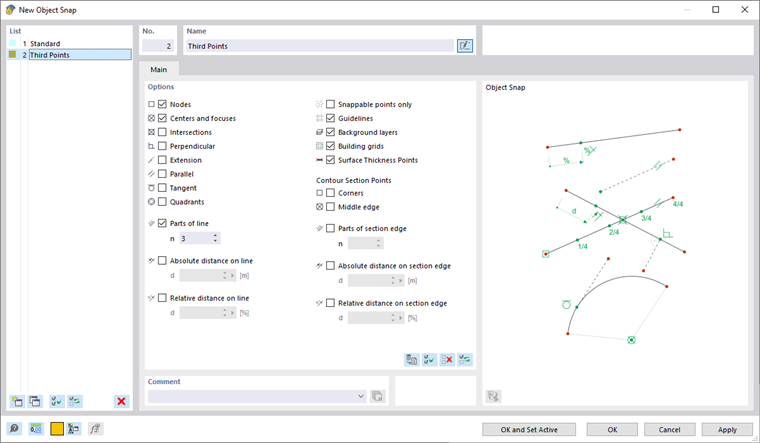

Utilice las casillas en la sección del diálogo "Opciones" para controlar qué puntos de acoplamiento deben estar activos:
| Objeto | Puntos de acoplamiento |
|---|---|
| Nudos | Nudos libres y nudos de líneas |
| Centros y focos | Al mover el puntero cerca del centro de una línea, el foco de una curva o el centro de una superficie o sólido, se ajusta en su lugar. |
| Intersecciones | Puntos de intersección de dos líneas que no tienen un nudo común |
| Perpendicular | Conexión perpendicular a una línea |
| Alargamiento | Conexión a la línea recta de una línea que fue preseleccionada (tocado brevemente con el puntero del ratón) |
| Paralelo | Colocación de una línea paralela: tras ajustar el nudo de inicio, desplace el puntero sobre una línea de patrón. Tan pronto como el puntero se acerca a un posible nudo final de la nueva línea de modo que sea paralelo al patrón, aparece el símbolo paralelo sobre las líneas. |
| Tangente | Punto de contacto de una línea en el arco de un círculo |
| Cuadrantes | Posiciones para la división de un círculo en cuartos de punto |
| Partes | Posiciones para la división de líneas: cuando se desplaza el puntero a través de una línea, este se acopla en las divisiones 'n' definidas. En el puntero, la partición se visualiza como una fracción. |
| Distancia | Posiciones para una división de líneas en distancia absoluta o relativa: Cuando se desplaza el puntero sobre una línea, este se acopla en las distancias 'd' definidas desde el inicio y fin de la línea. |
| Solo puntos ajustables | Colocación de nudos solo en objetos que ya se han definido, no en el plano de trabajo |
| Líneas auxiliares | Intersección de dos Líneas auxiliares |
| Capas de fondo | Intersecciones de dos líneas de Capas de fondo |
| Rejillas de construcción | Intersecciones de dos líneas de una Rejilla de construcción |
| Puntos de espesor de superficie | Puntos para espesores de superficie cerca de los nudos de definición de línea (no para la visualización del modelo alámbrico) |

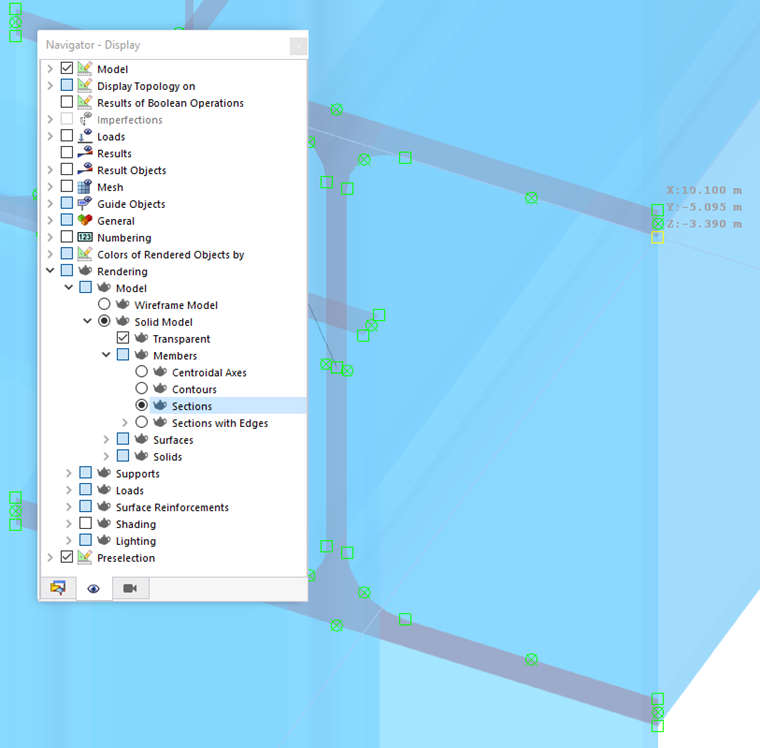

Las opciones para los "Puntos de la sección de contorno" proporcionan posibilidades de ajuste para ubicaciones en la sección renderizada, como esquinas, bordes o distancias relacionadas con las esquinas en los bordes de la sección. Los puntos de acoplamiento aparecen cerca de los nudos de definición de línea.
Barra de herramientas CAD
En la barra de herramientas CAD debajo de las tablas, puede activar y desactivar la referencia a objetos, así como las funciones de referencia individuales.
Los botones tienen las siguientes funciones:
|
Se activa y desactiva la función forzar cursor para los Puntos de rejilla |
|
Se activa y desactiva la referencia a objetos |
|
Se ajusta a los nudos libres y a los nudos de líneas |
|
Se ajusta a los centros y focos |
|
Se ajusta a las intersecciones |
|
Se ajusta a puntos perpendiculares |
|
Se ajusta a los alargamientos |
|
Se ajusta a las líneas paralelas |
|
Se ajusta a las tangentes |
|
Se ajusta a los cuadrantes |
|
Se ajusta a los puntos de división de líneas |
|
Se ajusta a las posiciones de líneas con distancia absoluta |
|
Se ajusta a las posiciones de líneas con distancia relativa |
|
Se ajusta solo a puntos ajustables |
|
Se ajusta a los puntos de intersección de una rejilla de construcción |
|
Se ajusta a los puntos de intersección de líneas auxiliares |
|
Se ajusta a los puntos de intersección de las capas de fondo |
|
Se ajusta a los puntos de espesor de superficie |
