Puede utilizar un archivo DXF como capa de fondo para introducir objetos. En comparación con la importación de DXF, donde todo el modelo se convierte en nudos y líneas y luego se importa, las capas de fondo representan una especie de hoja transparente para un modelado específico.

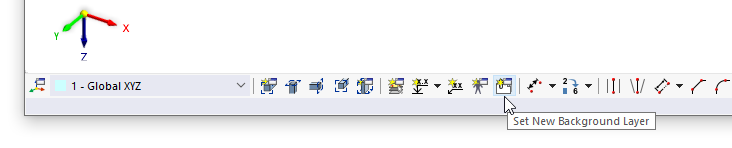

También puede definir una nueva capa de fondo utilizando el botón
en la barra de herramientas CAD.
Información
Para usar una capa de fondo, márquela como Activa. Además, se debe activar la referencia a objetos con la opción "Capas de fondo" (consulte el capítulo Referencia a objetos). También puede hacer esto rápidamente usando el botón
en el cuadro de diálogo
Barra de herramientas CAD
.
Categorías
La capa de fondo debe estar en formato .dxf. Defina el 'Nombre del archivo' seleccionando el archivo en el cuadro de diálogo de Windows con el botón
.
Defina el sistema de coordenadas al que se refiere la capa de fondo. Puede seleccionar un Sistema de coordenadas definido por el usuario de la lista o crear uno nuevo usando el botón
.
La 'Secuencia de giro' describe el orden de los ángulos mediante el cual se realiza un giro de los ejes.
El 'Punto de inserción' determina la posición que se localiza en la 'envolvente' de la capa de fondo en el Punto de partida. Varias opciones se encuentran disponibles para su selección en la lista:
Información
Si selecciona la casilla "Seleccionar en vista previa", puede definir el punto de inserción gráficamente: En la sección de diálogo "Punto de origen", haga clic con el botón derecho
y luego defina el punto de inserción en la ventana de vista previa.
Punto de partida
El Punto de inserción de la capa de fondo se coloca en el modelo en el 'Punto de partida'. Introduzca las coordenadas del punto o defínalo gráficamente con el botón izquierdo
en la ventana de trabajo o con el botón derecho
en el área de vista previa.
Opciones
Si desea utilizar una 'Escala no uniforme' para modificar la escala de la capa en las direcciones espaciales, active la casilla. Por tanto, los campos de entrada correspondientes en la sección de diálogo 'Escala' se vuelven accesibles.
Si las 'Unidades de longitud de la plantilla DXF' no se van a adoptar automáticamente del archivo DXF, puede seleccionar la unidad apropiada de la lista.
Escala
En esta sección de diálogo, puede modificar el tamaño de escala de la capa de fondo; por ejemplo, para compensar inconsistencias en unidades. El caso normal es una 'Escala uniforme' Δ con una modificación de escala regular en todas las direcciones. Para una escala no uniforme, active la casilla correspondiente en la sección de diálogo 'Opciones'.
Utilice el botón
para intercambiar entre entradas relativa y absoluta.

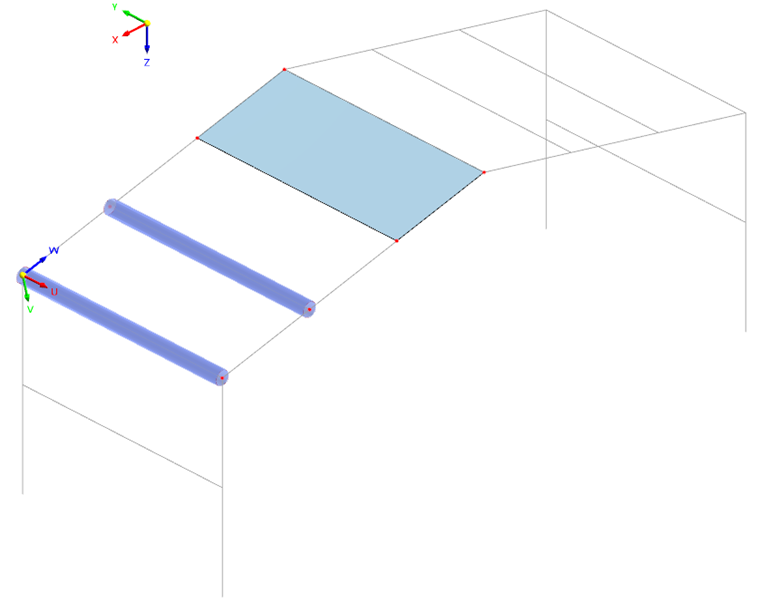

Uso de una capa de fondo
Si la capa de fondo está configurada como Activa, se resalta en gris. Ahora, puede colocar nudos, líneas, barras y superficies en los puntos de intersección de las líneas de capa, siempre que esté activada la referencia a objetos para las capas de fondo.
