Las cargas lineales son fuerzas, momentos o masas que actúan sobre las líneas. Las cargas lineales son similares a las Cargas en barra. Sin embargo, no tienen las opciones para las que se requieren datos de material, como cargas de temperatura o deformaciones axiales.
En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.
Categorías
Las siguientes opciones están disponibles en la lista 'Tipo de carga':
- Fuerza: la carga es una cantidad directa a lo largo de la línea.
- Momento: la carga es producto de la fuerza y el brazo mecánico.
- Masa: La masa es la propiedad de la materia para Análisis dinámicos.
La lista 'Distribución de carga' proporciona varias opciones para mostrar la disposición de la carga.
El esquema de distribución de carga se ilustra en el gráfico del cuadro de diálogo superior. En la sección de diálogo 'Parámetros', puede especificar los valores, las distancias y otros parámetros de la carga.
En la lista 'Sistema de coordenadas', defina si la carga actúa en la dirección de los ejes de la línea xyz local o de los ejes XYZ globales. Alternativamente, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo. El eje x local representa al eje longitudinal de la línea. El eje z generalmente está alineado en paralelo con el eje Z global.
Seleccione la 'Dirección de la carga' de la lista para definir el efecto de la carga. Dependiendo del sistema de coordenadas, los ejes lineales x, y, z locales, los ejes X, Y, Z globales o los ejes definidos por el usuario U, V, W están disponibles para su selección.
La carga lineal se puede relacionar con la longitud real (como una carga de peso) o con la longitud proyectada (como una carga de nieve). La dirección de la carga se ilustra en el dibujo del diálogo.
Parámetros
Especifique el valor de carga de la fuerza, el momento o la masa. Para cargas puntuales o variables, hay varios campos de entrada disponibles donde puede describir la carga lineal. El significado de los parámetros respectivos se ilustra en el dibujo de carga.
Información
Un momento positivo actúa en el sentido de las agujas del reloj sobre el eje positivo correspondiente. Los ejes globales de coordenadas en la ventana de trabajo le ayudan a definir el signo. Para cargas definidas localmente, puede mostrar los ejes de línea con el botón
.
Al definir cargas puntuales o trapezoidales, puede usar el botón
para intercambiar entre las entradas relativas y absolutas para las distancias.

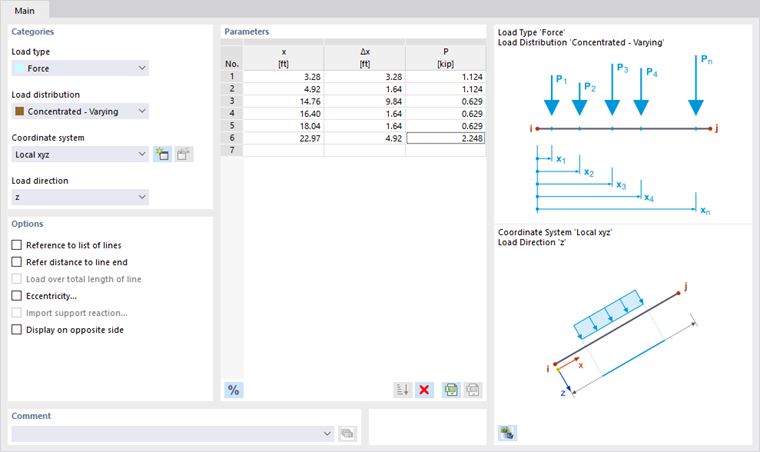

Para cargas variables, se encuentra disponible una tabla para describir las posiciones x de la carga según los valores de carga correspondientes.
Opciones
Por lo general, la carga actúa por separado en cada una de las líneas que define en la sección de diálogo 'Asignada a las líneas'. Si marca la casilla 'Referencia a la lista de líneas', la carga en línea actúa sobre la longitud total de las líneas: En el caso de cargas trapezoidales, RFEM no aplica los parámetros a cada línea, sino a todas las líneas de la lista en su conjunto (consulte la imagen Carga trapezoidal ).
La casilla 'Referir la distancia hasta el extremo de la línea' solo es accesible para cargas que no actúan en toda la longitud de la línea. Si lo activa, puede especificar las distancias en relación con el extremo de la línea en la sección de diálogo 'Parámetros'.
Al definir cargas trapezoidales, puede utilizar la casilla 'Carga sobre la longitud total de la línea' para controlar si la carga lineal variable se dispone de forma continua desde el inicio de la línea hasta el final de la línea.
La casilla 'Excentricidad' está disponible para el tipo de carga 'Fuerza'. Si la marca, puede definir una acción de carga excéntrica en el cuadro de diálogo Excentricidad de la fuerza . Introduzca la desviación de la carga al inicio y al final de la línea. Las distancias ey y ez se refieren a los ejes de línea locales.
Al marcar la casilla "Importar reacción en apoyo", la pestaña Importar reacción en apoyo se vuelve disponible en el cuadro de diálogo. La distribución de carga se establece automáticamente en "Variable" para que la distribución de cargas se corresponda con la reacción del apoyo a lo largo de la línea. Sin embargo, si desea una distribución constante, establezca la distribución de carga en "Uniforme - Total" en la lista.
Puede influir en la visualización de los vectores de carga con la opción "Mostrar en el lado opuesto".
Importar reacción del apoyo

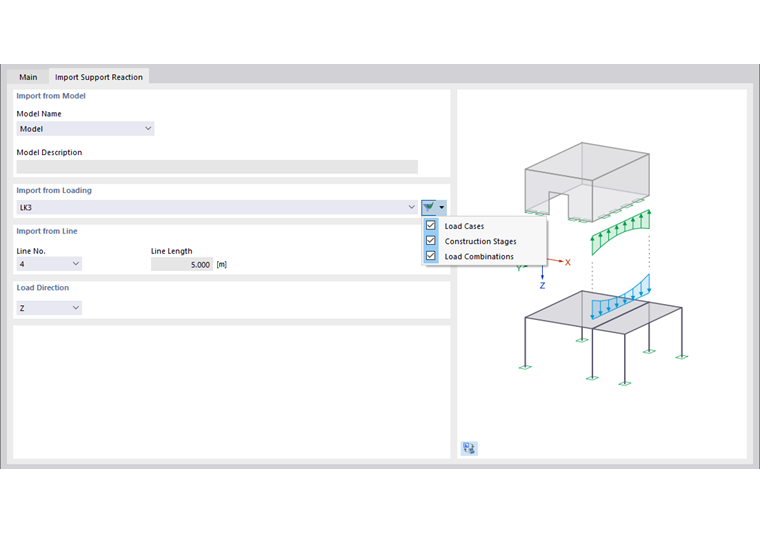

La pestaña Importar reacción del apoyo le permite importar la fuerza en el apoyo o el momento en el apoyo de una línea desde otro modelo como una carga. Por ejemplo, puede analizar losas de piso 2D transfiriendo las cargas de un piso a otro.
Importar del modelo
En la lista "Nombre del modelo", seleccione el modelo desde el cual desea importar una reacción en el apoyo ("modelo original"). Este modelo debe estar ubicado en el mismo proyecto de Dlubal y debe tener un ID de modelo diferente (consulte el capítulo Parámetros del modelo ).
Importar de la carga
Todos los casos de carga y combinaciones de carga disponibles en el modelo original están disponibles para su selección en la lista. Las combinaciones de resultados y las situaciones de proyecto no están disponibles porque no se pueden importar las reacciones envolventes en los apoyos. Utilice el botón de lista
para filtrar las entradas (consulte la imagen anterior).
No importa si los resultados del caso de carga o de la combinación de carga están disponibles en el modelo original. Durante el cálculo, los resultados relevantes se determinan automáticamente en segundo plano.
Importar de la línea
En la lista, seleccione el número de la línea apoyada cuya fuerza en el apoyo o momento en el apoyo desee importar. Con el Tipo de carga en la pestaña "Datos principales", puede definir si se importa una fuerza o un momento.
Dirección de carga
Seleccione el eje global o el eje de línea local cuyo componente de la reacción del apoyo se va a considerar durante la importación.

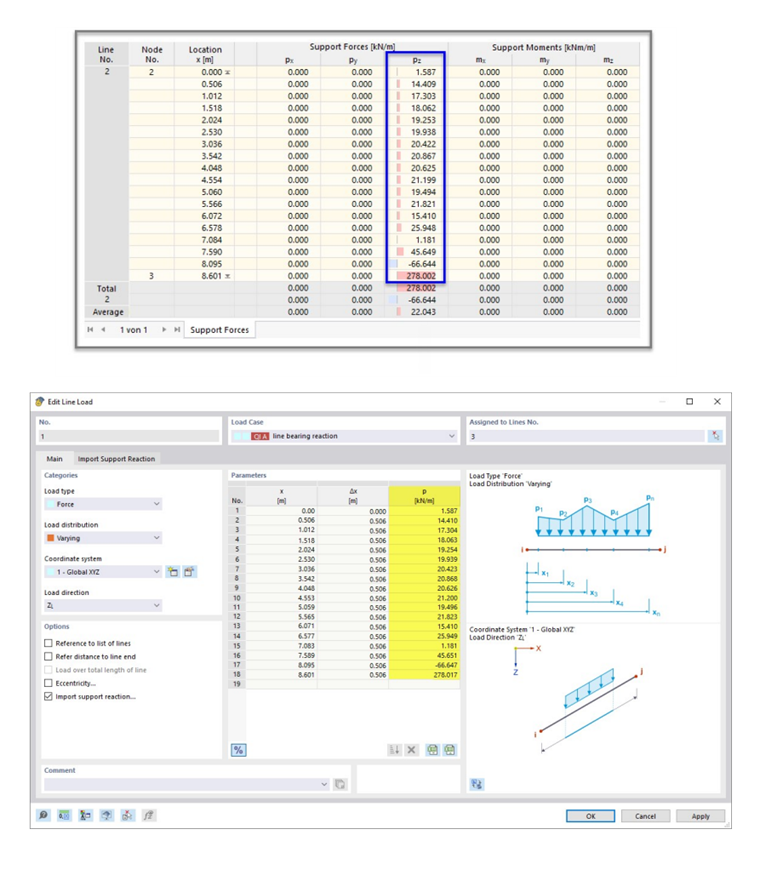

Después del cálculo, puede comprobar los valores de carga importados en la pestaña "Datos principales".
