Zatížení na linie

Zatížení na linii jsou síly, momenty nebo hmoty působící na linii. Zatížení na linie jsou podobná zatížením na pruty. Chybí jim ale ty typy zatížení, které vyžadují materiálová data jako zatížení teplotou nebo změna délky.

Důležité

Vzhledem k tomu, že prut je vlastností linie, mohou zatížení na linii působit také na pruty. Linie však musí patřit k ploše. Zatížení na linie nelze aplikovat na čistě prutové konstrukce.

V seznamu vyberte 'zatěžovací stav', kterému chcete přiřadit zatížení.

Kategorie

V seznamu 'Typ zatížení' jsou k dispozici následující možnosti:

  • Síla: zatížení je vektorová veličina působící podél linie.
  • Moment: zatížení je součinem síly a délky ramene.
  • Hmota: Pro dynamické analýzy je hmota vlastností látky.

Důležité

Pokud se má při výpočtu zohlednit nějaká hmota, aktivujte v 'Nastavení pro statickou analýzu' možnost Aktivní hmota (viz obrázek Základní nastavení ).

V seznamu 'Průběh zatížení' jsou k dispozici různé možnosti pro zadání zatížení.

Schéma průběhu zatížení je znázorněno na horním obrázku v dialogu. V sekci 'Parametry' je pak možné zadat hodnoty, vzdálenosti a další parametry zatížení.

V seznamu 'Souřadný systém' se určí, zda má zatížení působit ve směru lokálních os xyz linie nebo globálních os XYZ. Další možností je vybrat uživatelský souřadný systém nebo vytvořit nový. Lokální osa x je vždy podélnou osou linie. Osa z je obvykle rovnoběžná s globální osou Z.

Směr působení zatížení stanovíme v seznamu 'směr zatížení'. V závislosti na souřadném systému jsou na výběr lokální osy x, y, z, globální osy X, Y, Z nebo uživatelsky definované osy U, V, W.

Zatížení na linii lze vztáhnout na skutečnou délku (jako např. tíhové zatížení) nebo na průmět délky (jako např. zatížení sněhem). Směr zatížení je znázorněn v obrázku v dialogu.

Informace

Zatížení na linii si vždy zachovávají svůj původní směr: i při výpočtech podle teorie II. nebo III. řádu lokálně definovaná zatížení nejsou přizpůsobena natočení linie.

Parametry

Zadejte hodnotu velikosti síly, momentu nebo hmotnosti. V případě bodových nebo proměnných zatížení je k dispozici několik vstupních polí, ve kterých lze zatížení na linii popsat. Význam parametrů je znázorněn v obrázku průběhu zatížení.

Informace

Kladný moment působí pravotočivě okolo příslušné kladné osy. Pro zadání znaménka vám pomáhá globální souřadnicový kříž v pracovním okně. U lokálně definovaných zatížení lze osy linie zobrazit pomocí tlačítka Pohled na model .

Pokud vybereme bodová nebo lichoběžníková zatížení, můžeme pomocí tlačítka Relativní/absolutní zadání přepínat mezi relativním a absolutním zadáním vzdáleností.

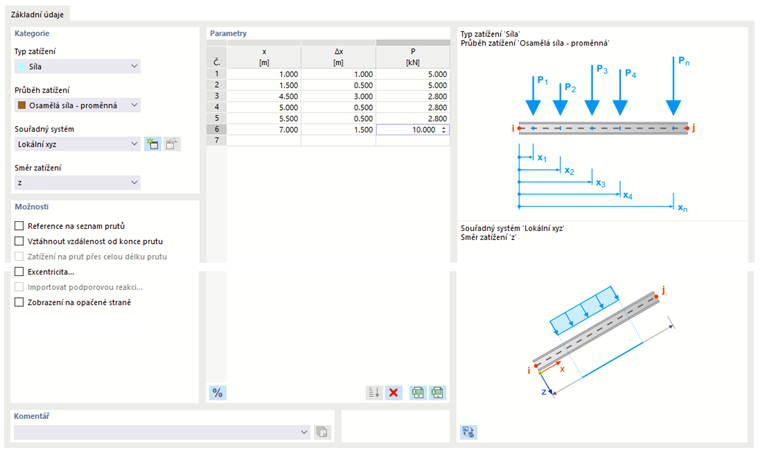

U proměnných zatížení je k dispozici tabulka, kde se zadají hodnoty zatížení v příslušných bodech x.

Možnosti

Zatížení obvykle působí samostatně na každou z linií, kterou zadáte v sekci 'Přiřazeno liniím č.'. Pokud zaškrtneme políčko 'Odkaz na seznam linií', zatížení na linii bude působit na celkovou délku linií: v případě lichoběžníkového zatížení nepoužije program parametry pro každou linii, ale pro všechny linie v seznamu najednou (viz obrázek Lichoběžníkové zatížení ).

Informace

Pomocí 'seznamu linií' lze zatížení aplikovat na více linií, aniž by bylo nutné definovat sadu linií.

Zaškrtávací políčko 'Referenční vzdálenost ke konci linie' je přístupné pouze pro zatížení, která nepůsobí po celé délce linie. Pokud je tato možnost aktivována, je možné v sekci 'Parametry' zadat vzdálenosti vzhledem ke konci linie.

Pomocí zaškrtávacího políčka 'Zatížení přes celou délku linie' lze pro lichoběžníkové zatížení určit, zda je lineárně proměnné zatížení spojitě uspořádáno od začátku až do konce linie.

Zaškrtávací políčko 'Excentricita' je k dispozici pro typ zatížení 'Síla'. Pokud zaškrtnete toto políčko, můžete v dialogu . Zadejte odsazení zatížení na začátku a na konci linie. Vzdálenosti ey a ez se vztahují k lokálním osám linie.

Zaškrtnutím políčka 'Importovat podporovou reakci' se v dialogu zpřístupní záložka Importovat podporovou reakci. Průběh zatížení se automaticky nastaví na 'Proměnné', takže rozdělení zatížení odpovídá podporové reakci podél linie. Pokud však chceme konstantní průběh zatížení, je třeba v seznamu nastavit průběh zatížení na 'Konstantní - celkem'.

Zobrazení vektorů zatížení lze ovlivnit pomocí volby 'Zobrazit na protější straně'.

Importovat podporovou reakci

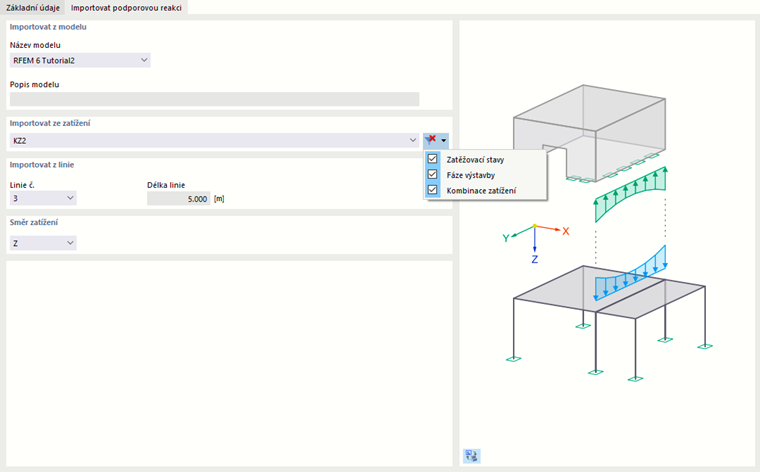

Záložka Importovat podporovou reakci umožňuje importovat podporovou sílu nebo podporový moment linie z jiného modelu jako zatížení. Můžete například analyzovat 2D stropní desky přenosem zatížení z podlaží na podlaží.

Importovat z modelu

V seznamu 'Název modelu' vyberte model, ze kterého chcete importovat podporovou reakci ("původní model"). Tento model se musí nacházet ve stejném projektu Dlubal a musí mít jiné ID modelu (viz kapitola Parametry modelu ).

Importovat ze zatížení

V seznamu jsou k dispozici všechny zatěžovací stavy a kombinace zatížení, které jsou k dispozici v původním modelu. Kombinace výsledků a návrhové situace nejsou k dispozici, protože nelze importovat obálkové podporové reakce. Pomocí tlačítka se seznamem Seznam filtrů lze záznamy filtrovat (viz obrázek výše).

Nezáleží na tom, zda jsou v původním modelu k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení. Během výpočtu se příslušné výsledky spočítají automaticky na pozadí.

Informace

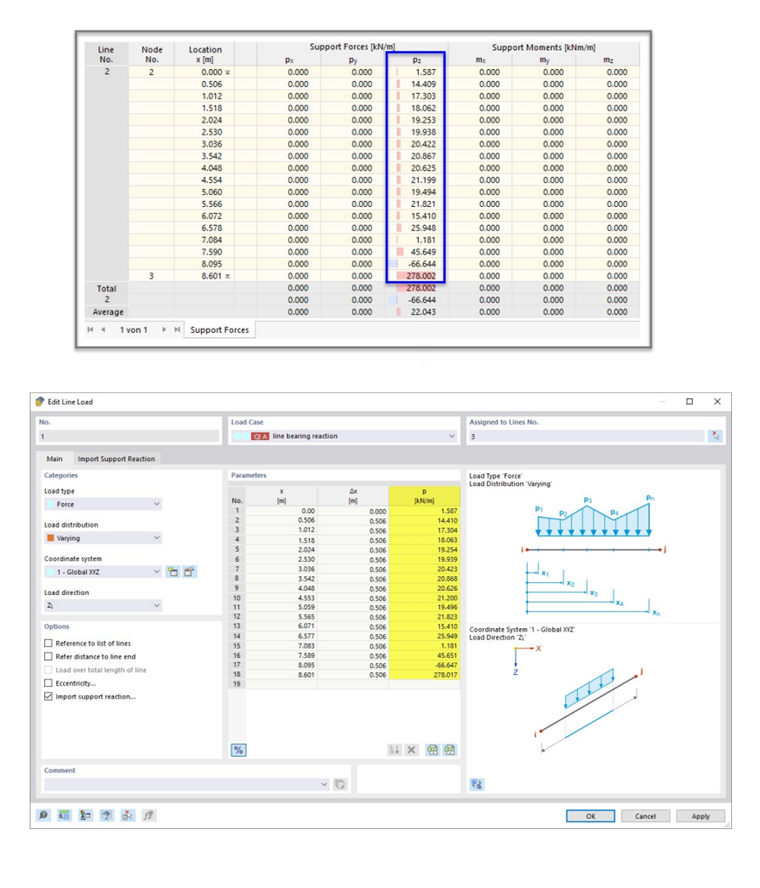

Reakční zatížení je vázáno na zatížení na podporu původního modelu. Pozdější změny v původním modelu se automaticky převezmou do cílového modelu. Tímto způsobem lze propojit modely stejného projektu.

Importovat z linie

V seznamu vyberte číslo podepřené linie, jejíž podporovou sílu nebo podporový moment chcete převzít. Pomocí možnosti Typ zatížení v záložce 'Základní údaje' lze určit, zda se má převzít síla nebo moment.

Směr zatížení

Vyberte globální osu nebo lokální osu linie, jejíž složka podporové reakce se má při importu zohlednit.

Po výpočtu lze importované hodnoty zatížení zkontrolovat v záložce 'Základní údaje'.
