Bloky

Blok představuje komponentu modelu s typizovanými vlastnostmi. V kategorii bloky Dlubal centra je k dispozici velké množství takových komponent, které byly vytvořeny během instalace. Tam se také spravují uživatelsky definované bloky.

Chcete-li použít blok, klikněte na tlačítko pro otevření katalogu bloků.

Výběr bloku

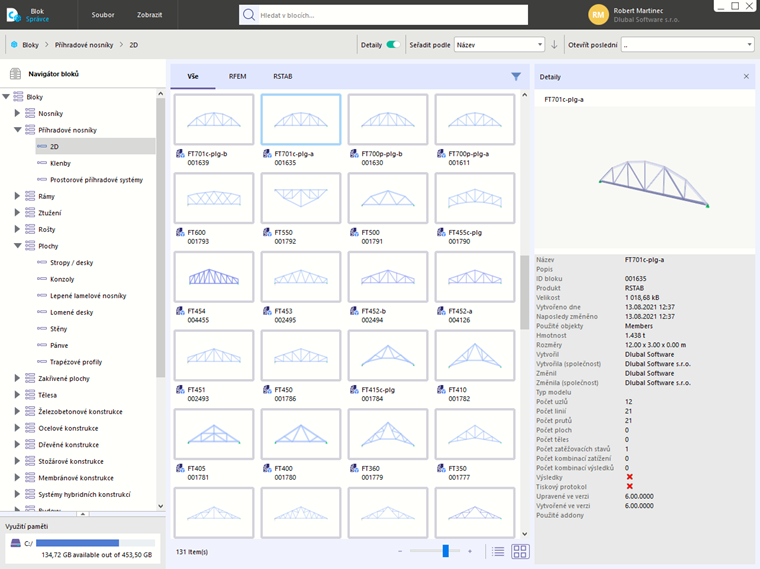

Bloky jsou seřazeny podle kategorií. Vyberte příslušnou komponentu kliknutím. Poté převedeme blok do aktuálního modelu kliknutím na tlačítko OK.

V záložce Základní údaje v dialogu 'Upravit bloky' zadejte bod vložení bloku. Zadejte, kde se má tento referenční bod v modelu umístit. Blok lze umístit na 'uzel' nebo na bod s libovolnými 'souřadnicemi'.

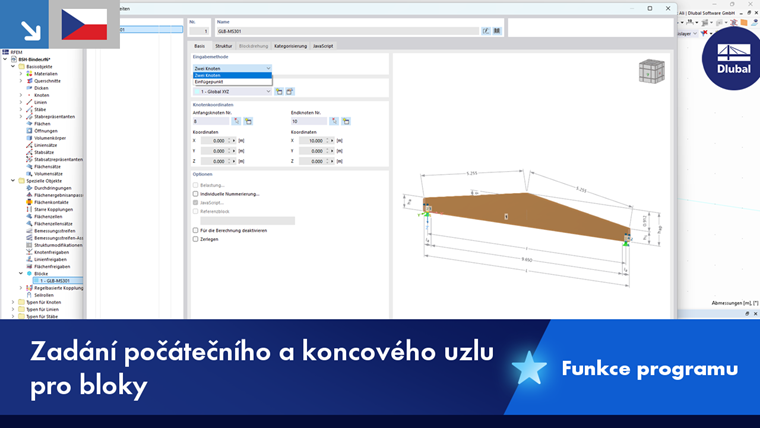

Zadání bodů vložení

V případě potřeby lze blok přejmenovat v sekci 'Název'.

Pokud je v modelu použito několik stejných bloků, je možné v sekci 'Možnosti' vybraným blokům přiřadit referenční blok. Dodatečné změny parametrů referenčního bloku (geometrie, materiálu, průřezu atd.) se tak automaticky převezmou do připojených bloků ("podřízené bloky").

Konstrukce

V záložce Konstrukce lze upravit geometrické parametry bloku a přiřadit průřezy a materiály. Pomocí tlačítka , které se zobrazí v aktivním vstupním poli, lze vytvořit nové vlastnosti objektu.

Úprava parametrů bloku

Po kliknutí na tlačítko OK se blok převede do modelu. Pomocí kategorie 'Speciální objekty' lze kdykoli upravit geometrické parametry a také průřezy a materiály této komponenty.

JavaScript

V záložce JavaScript se zobrazí kód bloku generovaného skriptováním.

JavaScript parametry bloku
