Změny tuhosti plochy

Změna tuhosti plochy nabízí různé možnosti, jak ovlivnit tuhost ploch. Tento typ pak lze přiřadit určitým plochám v změně konstrukce.

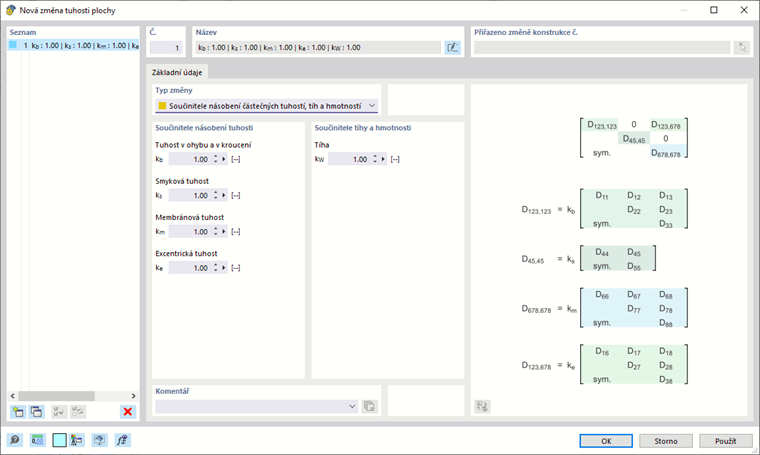

' Nová úprava tuhosti ploch '

Typ změny

In der Liste stehen verschiedene Typen zur Auswahl. Die weiteren Abschnitte des Dialogs sind auf den Modifizierungstyp abgestimmt.

Výběr typu úpravy

Součinitele násobení

Sie können die Steifigkeit auf verschiedene Weise über 'Multiplikationsfaktoren' anpassen:

• Celková tuhost: všechny prvky matice tuhosti se rovnoměrně vynásobí součinitelem "k".
• Částečné tuhosti, tíhy a hmotnosti: prvky matice tuhosti a tíhy lze upravit pomocí určitých součinitelů.
• Prvky matice tuhosti: Každý prvek matice tuhosti může být ovlivněn určitým součinitelem.

Das Bild Neue Flächensteifigkeitsmodifizierung zeigt, wie die Biege- und Torsionssteifigkeit auf 75 % reduziert wird.

Nastavení

Pro americké a kanadské normy existuje několik možností úprav pro použití součinitelů tuhosti v souladu s normami.

ACI 318-19 / CSA A23.3

Nastavení pro ACI

Wählen Sie den 'Komponententyp' in der Liste aus:

• Stěny bez trhlin
• Stěny s trhlinami
• Ploché desky a stropy lokálně podepřené

Der Faktor k_b zur Ermittlung der Biege- und Torsionssteifigkeit wird jeweils gemäß Norm eingestellt.
