Výsledkové hodnoty na plochách

Tlačítko Zobrazí nebo skryje výsledné hodnoty prutů. Pro výsledky na plochách jsou k dispozici speciální funkce, které umožňují cílené vyhodnocení výsledků.

Zobrazení výsledkových hodnot

V navigátoru 'Výsledky' můžete určit, zda se na plochách mají zobrazit výsledkové hodnoty a jaké výsledky se zobrazí detailně. K tomu je třeba označit zadání Hodnoty na plochách v obou sekcích navigátoru.

Zobrazení hodnot na plochách

Pomocí kategorie 'Hodnoty na plochách' v horní části můžete zapnout a vypnout zobrazení výsledkových hodnot. Zde je také třeba zadat typy výsledků, jejichž hodnoty se mají zobrazit.

Položka 'Hodnoty na plochách' ve spodní části obsahuje některá nastavení, pomocí kterých lze nastavit výstup a zobrazení výsledkových hodnot.

Kategorie výsledků pro hodnoty

V horní části navigátoru je třeba zadat kategorii výsledků, pro kterou se mají zobrazit hodnoty.

Aktuální výběr

Zobrazení hodnot pro aktuální kategorii výsledků

Pole 'Aktuální výběr' odpovídá grafickým výsledkům: Na obrázku výše jsou to základní vnitřní síly m_y. Takto se zobrazí výsledkové hodnoty pro aktuální graficky zobrazené deformace, vnitřní sily nebo napětí.

Skupiny

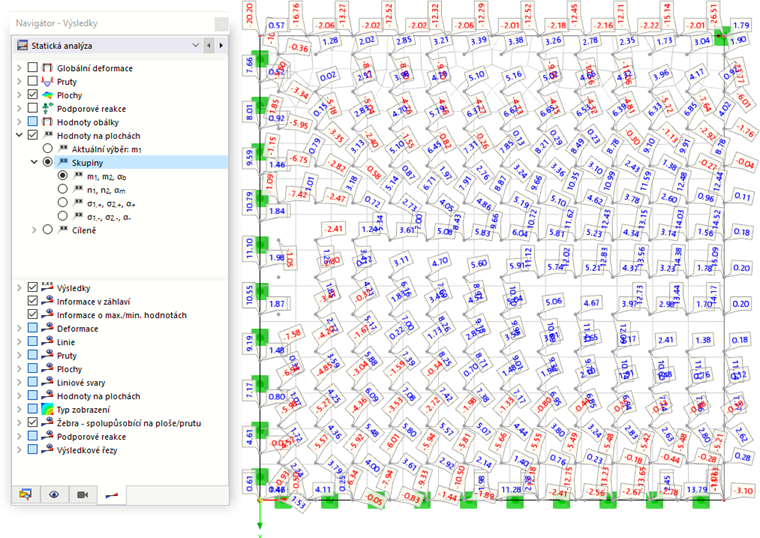

Zobrazení skupin hlavních momentů

Zaškrtávací políčko 'Skupiny' umožňuje zobrazit v každém bodě dvě výsledkové hodnoty. K dispozici jsou čtyři skupiny vnitřních sil a napětí. Na obrázku výše vidíme skupinu hlavních momentů m₁ a m₂. Výsledné hodnoty v rastrových bodech jsou v zobrazení natočeny o úhel α_b.

Cíleně

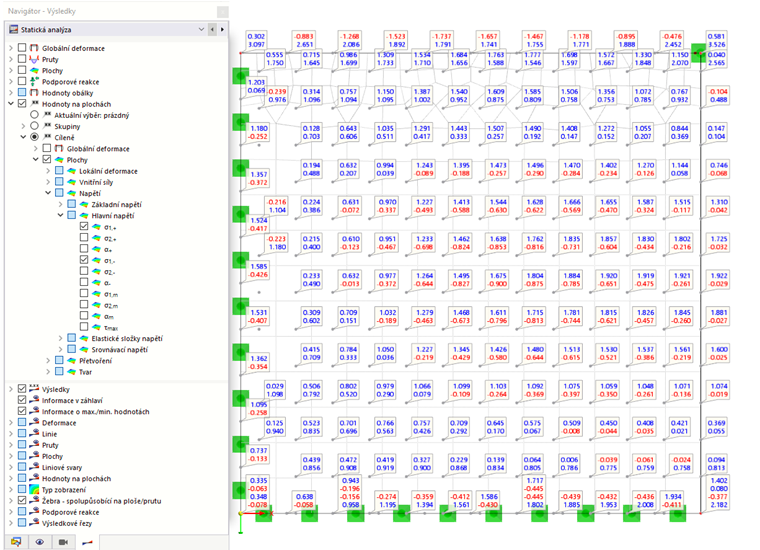

Zobrazení hodnot hlavních napětí na kladné a záporné straně plochy

Výběr v poli 'Cíleně' umožňuje stanovit jednotlivě, které výsledkové hodnoty se zobrazí: deformace, vnitřní síly, napětí, přetvoření. Na obrázku výše jsou znázorněny hodnoty hlavních napětí, která působí na kladné a záporné straně plochy.

Nastavení výsledkových hodnot

V dolní části navigátoru lze zadat, v kterých bodech se výsledkové hodnoty zobrazí a v jaké podobě.

Zobrazení extrémních hodnot momentů na plochách se symboly

Extrémní hodnoty

Zaškrtávací políčko 'Extrémní hodnoty' umožňuje stanovit, zda se mají zobrazit pouze extrémní hodnoty výsledků. V závislosti na nastavení se zobrazí příslušná minima nebo maxima z celého modelu, ploch nebo těles. Na obrázku výše jsou znázorněny minimální a maximální hlavní momenty m₁ každé plochy.

V rastrových a ručně definovaných bodech/Na bodech sítě prvků

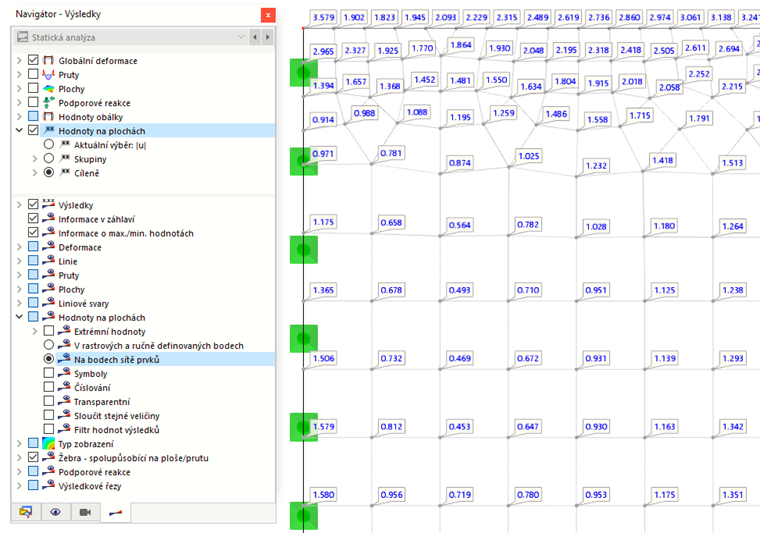

Zobrazení hodnot výsledků na bodech sítě KP

Výsledné hodnoty se zobrazí buď v bodech rastru a uživatelsky definovaných výsledkových bodech plochy nebo v bodech sítě prvků. Na obrázku výše jsou znázorněna maximální srovnávací napětí σ_v v uzlech sítě.

Nastavení rastru výsledků plochy lze změnit v dialogu Upravit plochu funkci. Uživatelsky definované výsledkové body jsou pak spravovány pomocí typů pro plochy. Pomocí tlačítka výsledkové body plochy lze zadat také přímo.

Symboly / Číslování / Transparentní

Poslední tři zaškrtávací políčka v dolní sekci 'Hodnoty na plochách' určují, jak se mají hodnoty zobrazit.

• Symboly: Zobrazí se také typ výsledku (u, m₁, σ_z).
• Číslování: Zobrazí se číslo rastrového bodu R nebo bodu sítě prvků N.
• Transparentní: Hodnoty se zobrazí bez rámečku a bez pozadí.

Na následujícím obrázku jsou znázorněny transparentně hlavní momenty s číslováním uzlů sítě konečných prvků.

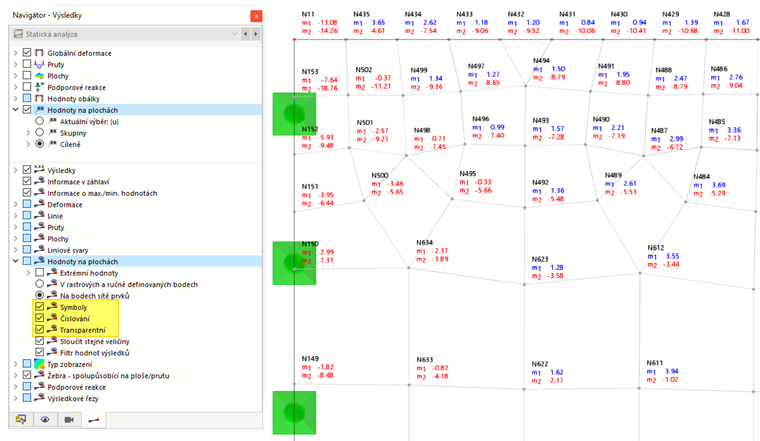

Zobrazení hlavních momentů se symboly a číslováním

Úpravy barvy a typu písma výsledkových hodnot

Pro úpravu barev a písma výsledkových hodnot použijte funkci Vlastnosti zobrazení v nabídce Možnosti. V dialogu 'Vlastnosti zobrazení' otevřete kategorii Výsledky. Vyberte položku Hodnoty na plochách.

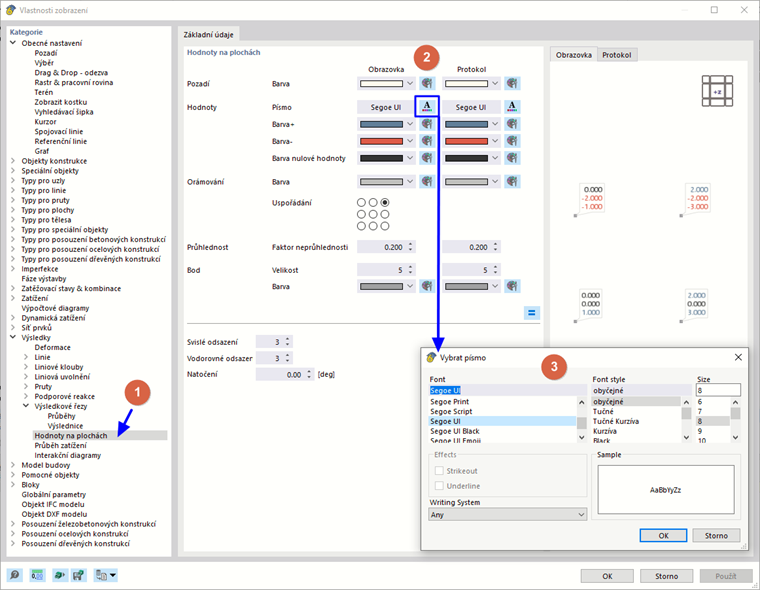

Úprava písma a zobrazení hodnot výsledků

V sekci 'Hodnoty na plochách' nyní můžete upravit barvu pozadí a rámečku, písmo, uspořádání a průhlednost. Změny se zobrazí v náhledu vpravo.

Pro 'Obrazovku' a 'Protokol' jsou k dispozici samostatná nastavení. Pokud je jsou změny synchronizovány pro oba typy výstupů.

Filtrování výsledkových hodnot

Pro výsledné hodnoty jsou k dispozici možnosti filtrování, které lze použít pro zobrazení jednotlivých výsledků. V nabídce 'Výsledky' vyberte položku Filtr hodnot výsledků a otevře se dialog 'Filtr hodnot výsledků'.

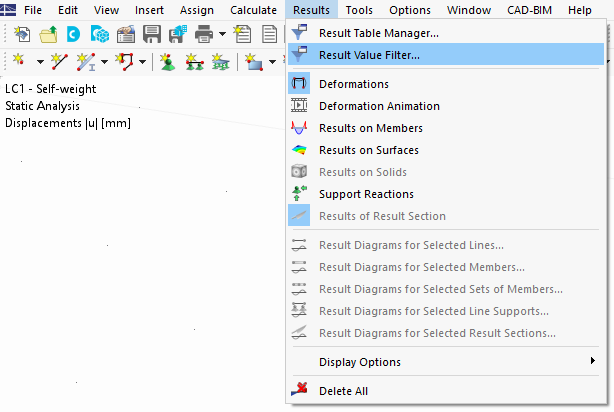

Vyvolat filtr výsledkových hodnot

V tomto filtru lze definovat kritéria pro zobrazení výsledkových hodnot.

Definice filtrovacích kritérií pro výsledné hodnoty

Aktuální sada filtrů

Sekce vlevo nahoře slouží k uložení nastavení filtru. Všechny výsledky bez omezení jsou přednastaveny jako 'Default'.

Pro uložení konkrétního nastavení pro výsledné hodnoty klikněte na tlačítko . V dialogu 'Nová sada filtrů' zadejte popis.

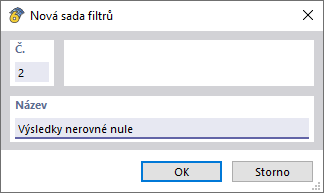

Dialog 'Nová sada filtrů'

Po kliknutí na tlačítko OK je možné zadat nastavení pro novou sadu filtrů. Ty jsou pak k dispozici pro vyhodnocení v seznamu 'Aktuální sada filtrů'.

Hodnoty

Pomocí zaškrtávacích políček v adresářové struktuře lze definovat typy výsledků, pro které se mají definovat kritéria. Pokud je zaškrtávací políčko zaškrtnuto, lze v sekci "Zobrazit podle kritérií" zadat podmínky pro tento typ výsledků.

Zobrazit podle kritérií

V této sekci dialogu lze definovat podmínky, které platí pro výsledné hodnoty vybraného typu výsledků. Ve druhém sloupci vybereme porovnání, které se má použít. Ve třetím sloupci uvedeme rozhodující hodnotu.

Pro zadání dalšího kritéria je třeba v posledním sloupci vybrat položku 'nebo' (jedno splněné kritérium je postačující) nebo 'a' (všechna kritéria musí být splněna). Poté zadejte další podmínku v novém řádku.

Na obrázku Zadání kritérií filtru pro hodnoty výsledků jsou uvedena kritéria pro hlavní momenty plochy. Při tomto nastavení se skryjí všechny hodnoty momentů m₁, které se nacházejí mezi ±50 kNm.

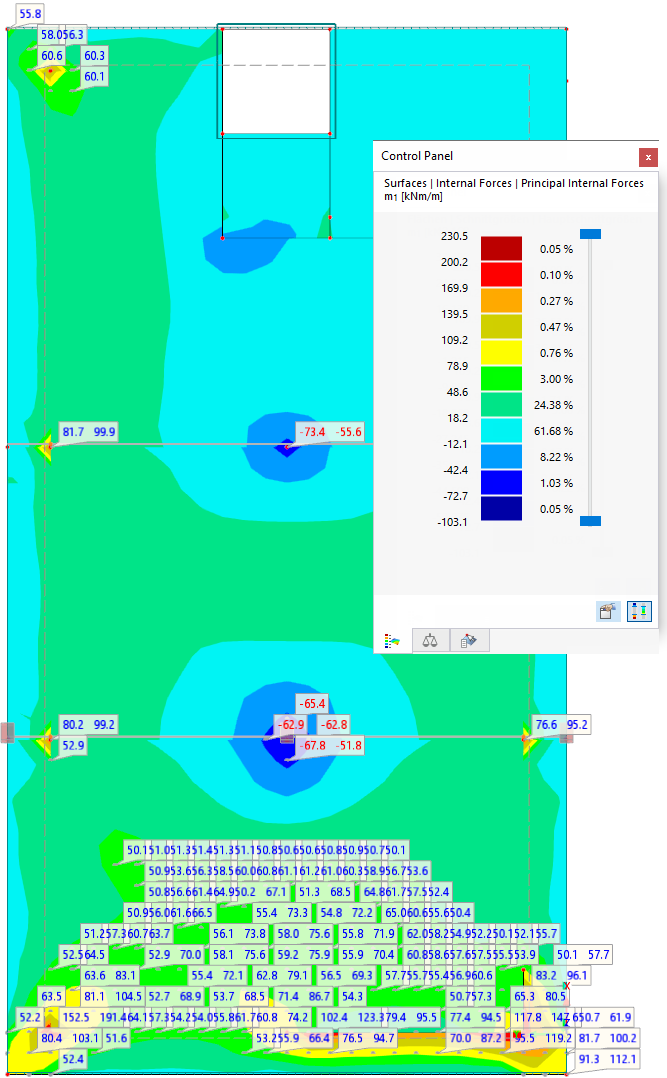

Hodnoty výsledků s kritérii filtrování
