Valori dei risultati sulle superfici

Il pulsante mostra o nasconde i valori dei risultati delle aste. Per i risultati delle superfici, sono disponibili funzioni speciali che consentono una valutazione mirata.

Visualizzazione dei valori dei risultati

Nel 'Navigatore - Risultati', è possibile controllare se i valori dei risultati sono visualizzati sulle superfici e quali risultati sono visualizzati in dettaglio. Utilizza le voci '''Valori sulle superfici''' disponibili in entrambe le sezioni del navigatore.

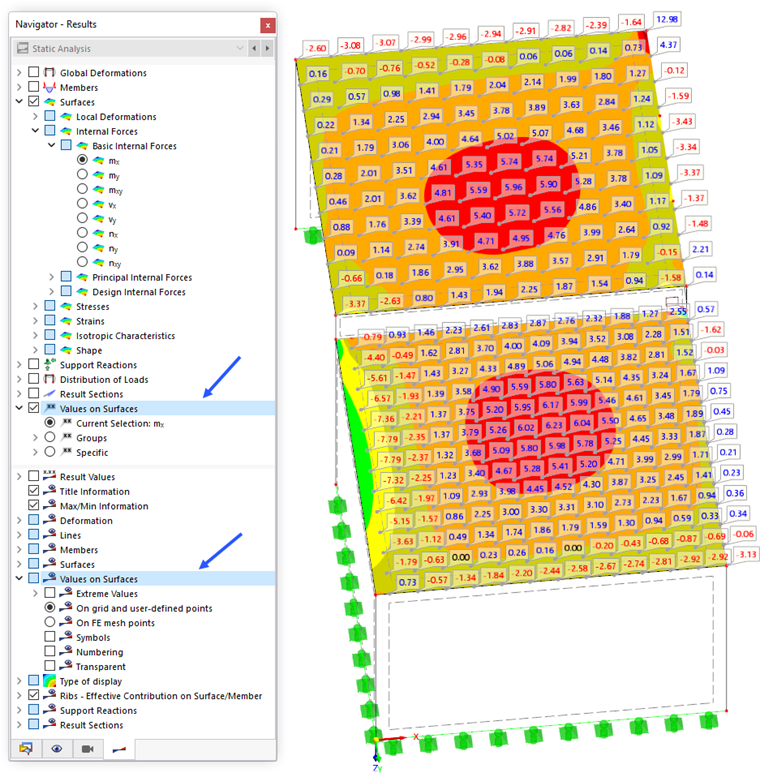

Visualizzazione dei valori sulle superfici

Con la categoria "Valori sulle superfici" nella sezione superiore, è possibile attivare e disattivare la visualizzazione dei valori dei risultati. Qui, si definiscono anche i tipi di risultati i cui valori sono visualizzati.

La categoria "Valori sulle superfici" nella sezione inferiore gestisce alcune impostazioni con le quali è possibile influenzare l'output e la visualizzazione dei valori dei risultati.

Categoria di risultati per i valori

Nella sezione superiore del navigatore, si definisce la categoria di risultati da utilizzare per la visualizzazione del valore.

Selezione corrente

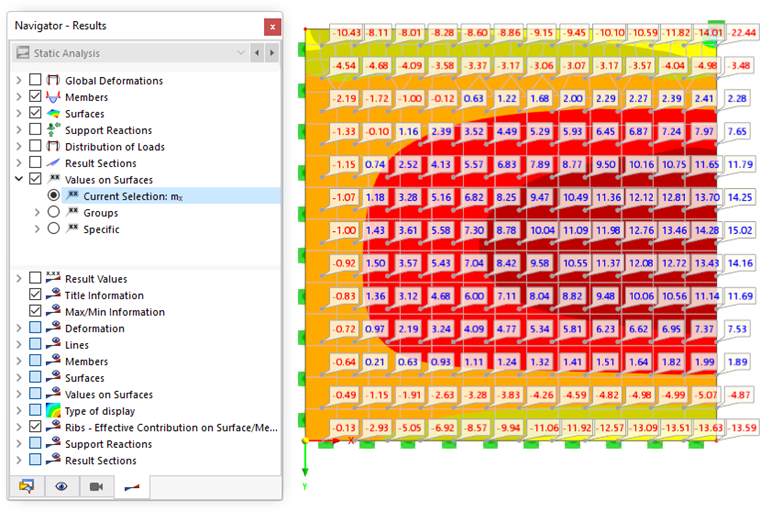

Visualizzazione dei valori della categoria di risultati corrente

L'impostazione 'Selezione corrente' è allineata con i risultati grafici: Nell'immagine sopra, questi sono i momenti interni di base m_y. In questo modo, vengono visualizzati i valori dei risultati della deformazione corrente, della forza interna o del grafico della tensione.

Gruppi

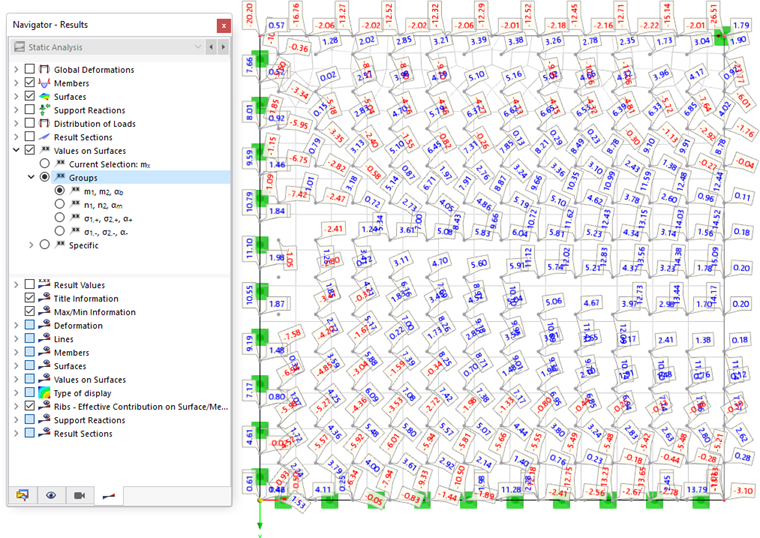

Visualizzazione del gruppo di momenti principali

L'impostazione 'Gruppi' consente di visualizzare due valori di risultati in ciascun punto di risultato. Sono disponibili quattro gruppi di forze interne e momenti, nonché di tensioni. L'immagine sopra mostra il gruppo dei momenti principali m₁ e m₂ . I valori della griglia disposti sono ruotati intorno all'angolo α_b.

Specifico

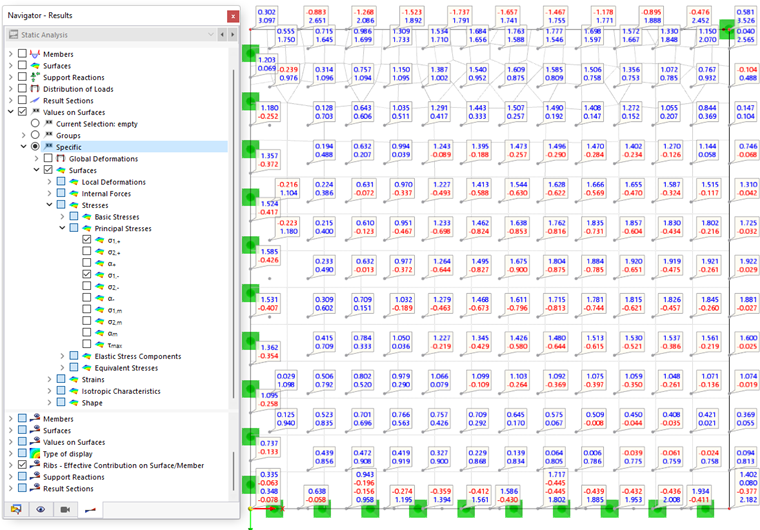

Visualizzazione dei valori delle tensioni principali per il lato positivo e negativo della superficie

Con le opzioni dell'impostazione 'Specifico', è possibile definire individualmente quali valori dei risultati vengono visualizzati: deformazioni, forze interne e momenti, tensioni, deformazioni. L'immagine sopra mostra i valori delle tensioni principali che sono disponibili rispettivamente sui lati positivo e negativo della superficie.

Impostazioni dei valori dei risultati

Nella sezione inferiore del navigatore, è possibile definire i punti in cui i valori dei risultati vengono visualizzati e in quale forma appaiono.

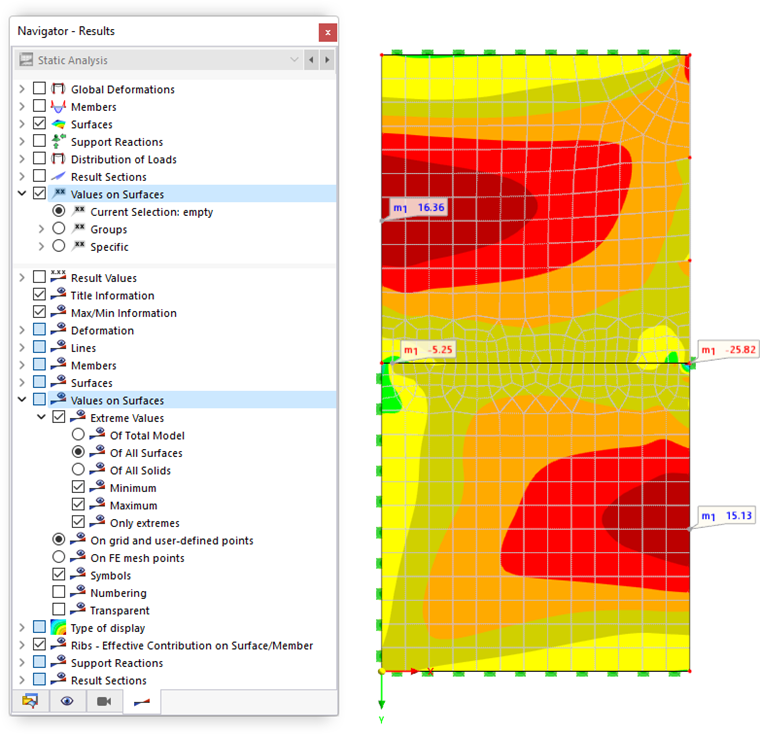

Visualizzazione dei valori estremi dei momenti della superficie con i simboli

Valori estremi

Con la casella di controllo 'Valori estremi' è possibile controllare se vengono visualizzati solo i valori estremi dei risultati. A seconda dell'impostazione, vengono visualizzati i rispettivi valori minimi o massimi del modello, delle superfici o dei solidi. L'immagine sopra mostra i momenti principali minimi e massimi m₁ disponibili in ciascuna superficie.

Sulla griglia e sui punti definiti dall'utente/Sui punti della mesh EF

Visualizzazione dei valori dei risultati sui punti mesh EF

I valori dei risultati vengono visualizzati nei punti della griglia e nei punti dei risultati della superficie definiti dall'utente o nei punti della mesh EF. L'immagine sopra mostra le tensioni equivalenti massime σ_v che sono disponibili sui nodi della mesh.

È possibile modificare le impostazioni per la griglia dei risultati di una superficie nella finestra di dialogo Modifica superficie . I punti dei risultati definiti dall'utente, tuttavia, sono gestiti nei Tipi per superfici. È possibile utilizzare anche il pulsante per impostare direttamente i punti risultanti della superficie.

Simboli/Numerazione/Trasparente

Le ultime tre caselle di controllo di "Valori sulle superfici" nella sezione inferiore del navigatore controllano come vengono visualizzati i valori.

• Simboli: il tipo di risultato (u, m₁, σ_z) è specificato in aggiunta.
• Numerazione: viene visualizzato il numero del punto della griglia R o del punto della mesh EF N.
• Trasparente: i valori sono visualizzati senza cornice o sfondo.

L'immagine seguente mostra i momenti principali, inclusa la numerazione dei nodi EF, in una rappresentazione trasparente.

Visualizzazione dei momenti principali con simboli e numerazione

Regolazione del colore e del carattere dei valori dei risultati

Per regolare i colori e il carattere dei valori dei risultati, fare clic su Visualizza proprietà nel menu Opzioni. Nella finestra di dialogo "Proprietà di visualizzazione", aprire la categoria '''Risultati'''. Seleziona '''Valori sulle superfici'''.

Modifica del carattere e visualizzazione dei valori dei risultati

Nella sezione di dialogo "Valori sulle superfici", è possibile regolare il colore dello sfondo, nonché la cornice, il carattere, la disposizione e la trasparenza. Le modifiche sono mostrate nell'anteprima a destra.

Sono possibili specifiche separate per 'Schermo' e 'Relazione'. Quando il pulsante è attivato, le modifiche sono sincronizzate per entrambi i tipi di output.

Filtro dei valori dei risultati

Ci sono opzioni di filtro per i valori dei risultati, che è possibile utilizzare per visualizzare risultati particolari. Nel menu 'Risultati', selezionare la voce Filtro del valore dei risultati per aprire la finestra di dialogo 'Filtro dei valori dei risultati'.

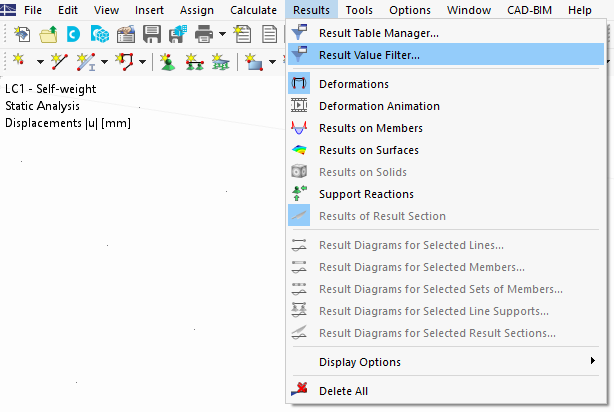

Chiama il filtro del valore del risultato

In questo filtro, è possibile definire i criteri per la visualizzazione dei valori dei risultati.

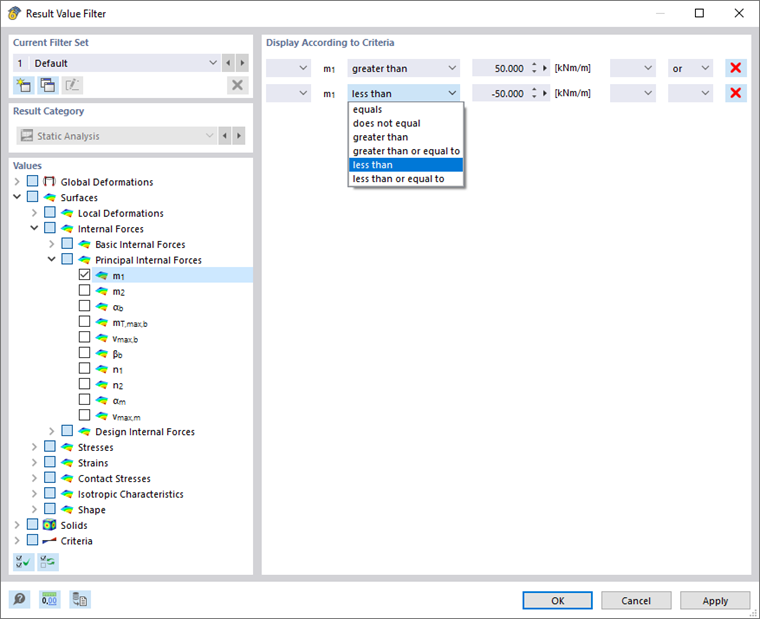

Definizione dei criteri di filtro per i valori dei risultati

Set di filtri corrente

La sezione di dialogo in alto a sinistra consente di salvare le impostazioni del filtro. Tutti i risultati senza restrizioni sono preimpostati come 'Default'.

Per salvare impostazioni specifiche per i valori dei risultati, fare clic sul pulsante . Inserisci una descrizione nella finestra di dialogo 'Nuovo set di filtri'.

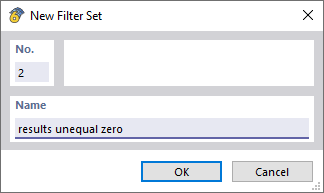

Finestra di dialogo "Nuovo set di filtri".

Dopo aver fatto clic su OK, è possibile specificare le impostazioni per il nuovo set di filtri. Sono quindi disponibili per la valutazione nell'elenco 'Set di filtri corrente'.

Valori

Utilizzare le caselle di controllo nell'albero delle directory per definire i tipi di risultati per i quali si desidera definire i criteri. Se si seleziona la casella di controllo, è possibile specificare le condizioni per questo tipo di risultato nella sezione della finestra di dialogo "Visualizza secondo criteri".

Visualizza secondo criteri

In questa sezione di dialogo, è possibile definire le condizioni che si applicano ai valori dei risultati del tipo di risultato selezionato. Nella seconda colonna, selezionare il confronto da applicare. Nella terza colonna, inserire il valore determinante.

Per definire un altro criterio, selezionare la voce 'o' (ogni criterio conta da solo) o 'e' (ogni criterio deve essere soddisfatto) nell'ultima colonna. Quindi, definire la condizione successiva nella nuova linea.

L'immagine Definizione dei criteri di filtro per i valori dei risultati mostra i criteri per i momenti principali della superficie. Con queste impostazioni, tutti i valori dei momenti m₁ che sono compresi tra ±50 kNm sono nascosti.

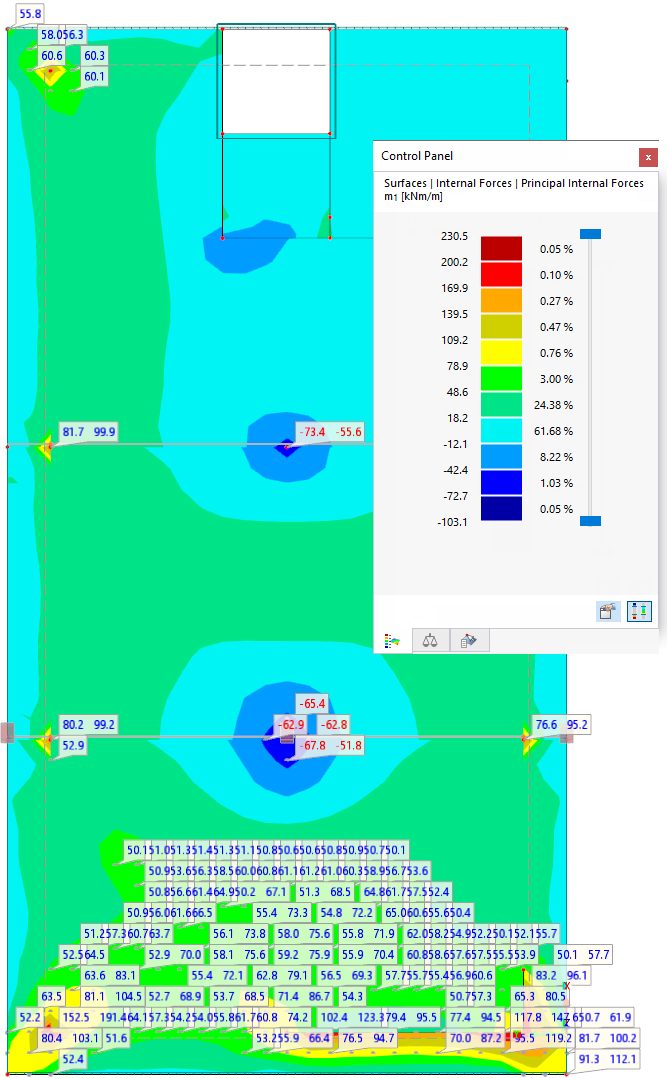

Valori dei risultati con criteri di filtro
