Per ogni Svincolo superficiale è necessario specificare le proprietà che controllano il trasferimento degli spostamenti (e quindi delle forze e dei momenti interni) tra la superficie originale e la sua copia. Questo tipo di svincolo superficiale descrive le proprietà della cerniera sulle aste di collegamento invisibili tra i nodi EF delle due superfici.
Condizioni del tipo di svincolo
È possibile definire le condizioni di svincolo per tre gradi di libertà 'traslazionali'. Gli spostamenti ux e uy descrivono le condizioni del cardine all'interno del piano della superficie, lo spostamento uz le descrive perpendicolarmente alla superficie. Pertanto, le direzioni degli spostamenti si riferiscono al sistema di assi della superficie.
Per definire uno svincolo, selezionare la casella di controllo per il rispettivo asse. Il segno di spunta indica che lo spostamento dell'oggetto nella direzione corrispondente è possibile. La costante della molla traslazionale viene quindi impostata su zero. È possibile modificare la 'costante della molla' in qualsiasi momento per modellare una cerniera elastica. Immettere le rigidezze della molla come valori di progetto.

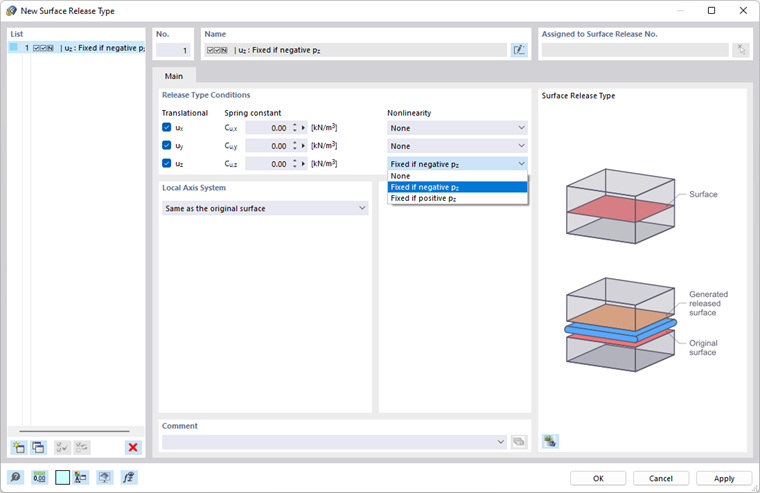

Nella colonna 'Non linearità', è possibile controllare il rilascio per ciascuna direzione dello spostamento. Attualmente, l'elenco delle non linearità offre solo il criterio per le forze positive o negative (vedi immagine Finestra di dialogo "Nuovo tipo di svincolo superficiale").
Sistema di assi locale
Nell'elenco, selezionare il sistema di assi xyz a cui si riferiscono gli svincoli:
- Uguale alla superficie originaria
- Contrario alla superficie originaria

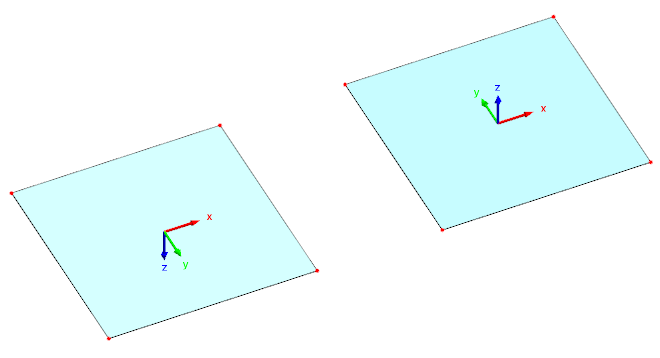

Ciò consente di influenzare la posizione degli assi della superficie locale. Se si allineano gli assi invertiti alla superficie originale, non solo l'asse z si inverte, ma anche la direzione degli assi all'interno del piano della superficie.
