In RFEM, la lunghezza di un'asta corrisponde alla distanza tra due nodi finali. Così, la realtà è rappresentata solo approssimativamente per i collegamenti delle sezioni trasversali o per le travi emergenti. Le eccentricità dell'asta consentono di collegare le aste eccentricamente per mezzo di sezioni di estremità dell'asta specifiche. Così, i momenti di progetto sulle travi orizzontali possono essere ridotti per i telai con grandi sezioni trasversali dei pilastri. Le eccentricità dell'asta sono prese in considerazione da una trasformazione dei gradi di libertà nella matrice locale di rigidezza dell'elemento.
Suggerimento

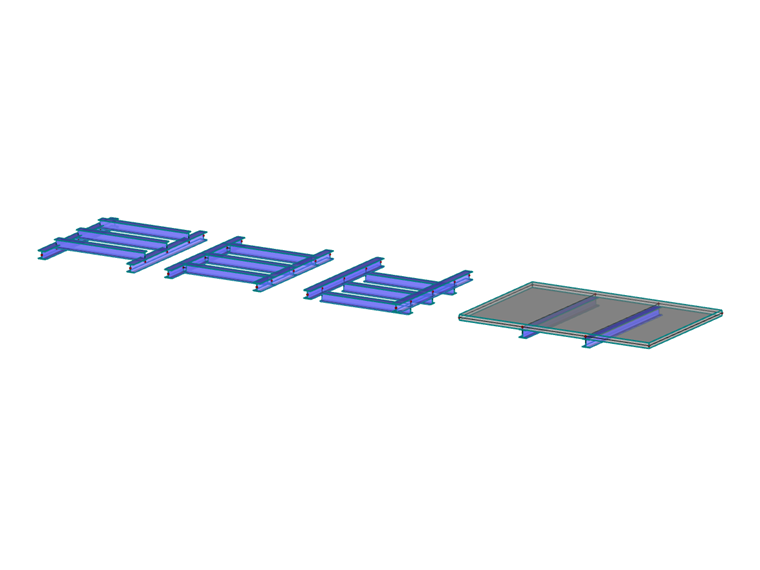

È possibile controllare le eccentricità dell'asta nei tipi di visualizzazione 'modello completo'
e 'modello trasparente'
.
.png?mw=760&hash=177572a2e1120fc2a61cd35dce686890952ddb0d)
Tipo di eccentricità
È possibile definire l'eccentricità dell'asta relativa ad altri oggetti o in valori assoluti.
Ordinate assolute
Se il tipo di eccentricità non è definito come 'Relativo alla sezione', è possibile specificare le eccentricità in questa sezione di dialogo (vedere l'immagine image022597 Selezione del tipo di eccentricità). È possibile definire il sistema di assi locale xyz, il sistema di coordinate globale XYZ o un sistema di assi UVW definito dall'utente come sistemi di riferimento.
Allineamento della sezione
Utilizzare le caselle di controllo per definire il punto della sezione trasversale in cui viene applicata l'eccentricità. La sezione trasversale sarà spostata di questa distanza dal baricentro sul nodo.
Selezionando il punto al centro dell'ala superiore come mostrato nell'immagine Nuova eccentricità dell'asta, una trave orizzontale viene attaccata con il suo bordo superiore a una colonna tramite un collegamento a filo, ad esempio.
Opzioni
Offset trasversale
Un offset trasversale dispone l'asta ad una certa distanza dalla sezione trasversale di un'altra asta o dallo spessore di una superficie adiacente. Dopo aver attivato la casella di controllo, è possibile definire i parametri nella sezione di dialogo trasversale.
Offset assiale dall'asta adiacente
Un offset assiale è adatto, ad esempio, per collegare eccentricamente una trave orizzontale all'ala di una colonna. La distanza è determinata dalla geometria della sezione trasversale dell'asta adiacente. Il grafico di dialogo mostra l'effetto della casella di controllo.
Posizione della cerniera sul nodo
Se c'è un cardine all'estremità dell'asta, è possibile influenzare la posizione del cardine utilizzando la casella di controllo: Se la casella di controllo è deselezionata, il perno sarà applicato all'estremità eccentrica dell'asta spostata. Se si spunta la casella di controllo, il perno si trova direttamente sul nodo.
Offset trasversale
Nell'elenco di questa sezione di dialogo, specificare lOggetto' - asta o superficie - da cui deve essere determinata la distanza. Quindi, inserire il numero dell'asta o della superficie o selezionare l'oggetto graficamente con il pulsante
.
Specificare loffset dell'asse' utilizzando le caselle di controllo: Il punto della sezione trasversale o della superficie definisce la distanza dell'asta dall'oggetto.
