Struttura

Carichi mobili

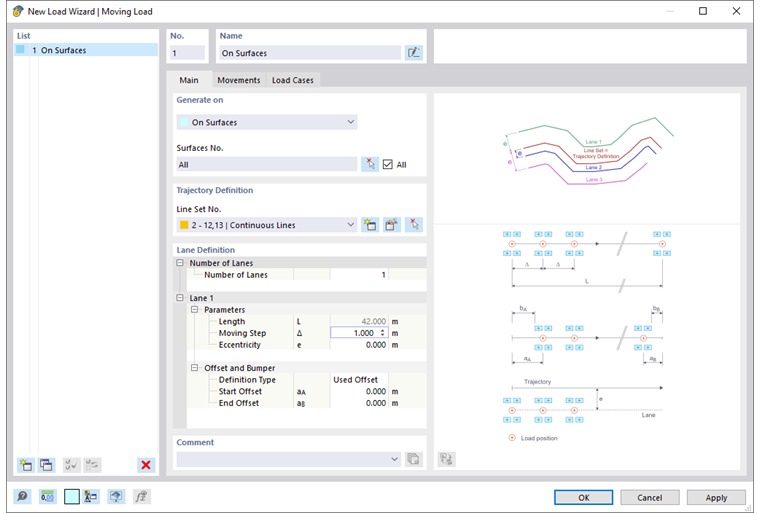

La creazione guidata di carichi mobili facilita il compito di applicare carichi mobili alle superfici. Oltre ai carichi concentrati, puoi utilizzare di carico 005808 da diversi carichi che si spostano gradualmente attraverso il modello. Questi carichi possono essere rilevanti in diversi campi, ad esempio carichi di veicoli per costruzioni di ponti o carichi di gru. I casi di carico separati vengono creati dalle posizioni di carico del carico in movimento.

Principale

La scheda Principale gestisce i parametri geometrici del carico in movimento.

Genera su

Carichi mobili 'sulle superfici' sono attualmente in fase di creazione. Se il carico si sposta solo su determinate superfici, deselezionare la casella di controllo 'Tutto'. Quindi, è possibile inserire i numeri delle superfici pertinenti o utilizzare il pulsante Seleziona Individualmente per modificare.

Definizione della traiettoria

In questa sezione, è possibile definire i parametri geometrici dei carichi mobili: Il 'Set di linee' specifica il percorso dei carichi che si muovono sulle superfici. Questo set di linee contiene una o più linee che descrivono la direzione di movimento del carico. Pertanto, è favorevole se la "linea guida" per questi carichi è già disponibile nel modello RFEM.

Se non è stato ancora definito nessun set di linee, utilizzare il pulsante per definirlo Nuovo un insieme di linee. Apparirà la finestra di dialogo Newr Line Set .

Suggerimento

La direzione del movimento risulta dall'orientamento della prima linea nella linea continua. Puoi visualizzarli nel 'Navigatore - Visualizza' nella categoria Modello → Linee → Orientamenti delle linee.

Con il pulsante Modifica è possibile modificare il set di linee corrente utilizzando il pulsante Seleziona Individualmente selezionare un altro set di linee graficamente sul modello.

Informazione

Solo i set di linee del tipo Linee continue sono consentiti per carichi mobili, nessun gruppo di linee.

Nel caso di carichi paralleli, è possibile disporre il set di linee, ad esempio, al centro e quindi eseguire la della corsia di #corsie con le eccentricità corrispondenti.

Definizione corsia

Questa sezione della finestra gestisce il numero di corsie parallele, l'incremento delle posizioni del carico, nonché le distanze del carico in movimento dal set di linee o dall'inizio e dalla fine della linea.

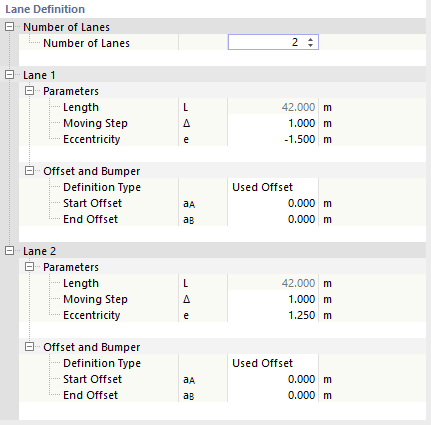

Numero di corsie

Specifica quante corsie sono disponibili parallele alla linea continua. Viene aggiunta una categoria per ogni corsia aggiuntiva.

Suggerimento

Se più carichi si muovono parallelamente, creare il numero corrispondente di corsie. Quindi, definire la distanza dal set di linee.

Corsia - Parametri

A titolo informativo, viene visualizzata la 'Lunghezza' L del set di linee.

Inserisci lincremento' Δ: Controlla le distanze (uguali) di cui i carichi si spostano sulle superfici. Più piccolo è il gradino mobile, più casi di carico saranno creati.

Leccentricità' e consente di disporre i carichi lungo la linea mobile. In questo modo, è possibile utilizzare, ad esempio, le linee di contorno di una superficie come riferimento e non è necessario definire nuove linee. I carichi mobili si sposteranno quindi parallelamente alle linee del set di linee alla distanza laterale. Si applicano le seguenti regole di segno: La direzione dello spostamento è specificata dall'orientamento della prima linea nel set di linee. Un'eccentricità positiva dispone i carichi a sinistra della linea mobile, un'eccentricità negativa a destra.

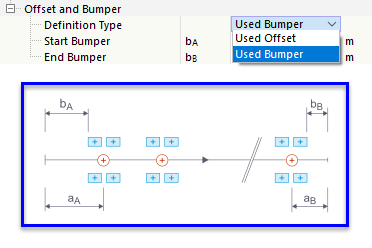

Offset corsia e buffer

La generazione del carico inizia nel nodo iniziale della prima linea nel set di linee. Termina al nodo finale dell'ultima linea. È possibile utilizzare i parametri di questa categoria per spostare il punto iniziale e il punto finale del carico in movimento. Nell'elenco, selezionare se è presente un 'offset' o un 'paraurti'.

  • Offset : L'offset iniziale aA descrive la distanza della prima posizione del carico dal nodo iniziale del set di linee, l'offset finale aB descrive la distanza dell'ultima posizione del carico dalla fine secondo lo schizzo.

Informazione

Per un offset sono possibili solo distanze positive. Se si desidera modellare il carico che entra in un ponte, definire il di carico 005808 con una posizione x negativa.

  • Buffer : Con il buffer iniziale bA e il buffer finale bB, è possibile definire le aree all'inizio e alla fine del set di linee che sono libere da carichi. I respingenti sono rilevanti per le travi delle vie di corsa e per i sistemi strutturali con contorni laterali. I modelli di carico con posizioni x negative, ad esempio, saranno quindi spostati fino a quando non si estendono più nel buffer iniziale.

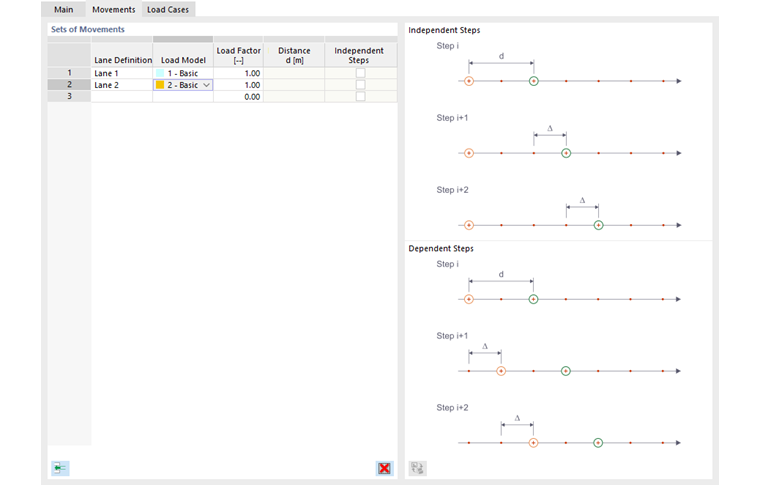

Movimenti

Nella scheda Movimenti , è possibile assegnare i modelli di carico corrispondenti alle corsie.

La creazione guidata di carichi utilizza i cosiddetti "set di movimenti". Ciò consente di controllare quali set di carico si muovono in quali corsie.

Definizione corsia

Nell'elenco, seleziona una delle corsie che hai creato e che hai fornito con i parametri nella scheda 'Principale' in Definizione corsia. Se i carichi si muovono parallelamente su più corsie, è possibile definire le corsie successive nelle altre righe.

modello di carico

Nella seconda colonna, si inserisce il set di carichi mobili che si muove lungo la corsia. L'elenco consente una selezione tra i set di carico definiti come Modelli di carico.

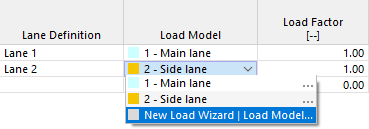

Per modificare un modello di carico, selezionare l'opzione '...' e la voce 'Creazione guidata nuovo carico | Il modello di carico' può creare una nuova combinazione di carico.

Coefficiente di carico

È possibile ridimensionare l'effetto dei singoli modelli di carico con i coefficienti.

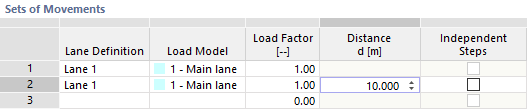

Distanza dal carico precedente

Questa colonna è disponibile quando si riseleziona una corsia per l'assegnazione del carico. Consente di applicare una combinazione di carichi con un offset sullo stesso set di linee; ad esempio, se i modelli di carico con assi tandem si muovono successivamente sulla superficie.

La distanza del carico dal punto fisso della posizione del carico precedente deve essere specificata come un valore positivo.

Indipendentemente correlato al carico precedente

Inoltre, questa colonna è accessibile solo se una corsia si verifica più volte (vedi immagine sopra). La casella di controllo non è selezionata per impostazione predefinita. Pertanto, il secondo modello di carico si sposta in modo sincrono al primo lungo la corsia.

Se questa opzione è attivata, entrambi i set di carico si spostano indipendentemente sulle superfici - individualmente o insieme. Per le combinazioni, la distanza definita nella colonna precedente è considerata come la distanza minima tra le posizioni del carico. Qui possono verificarsi molti casi di carico.

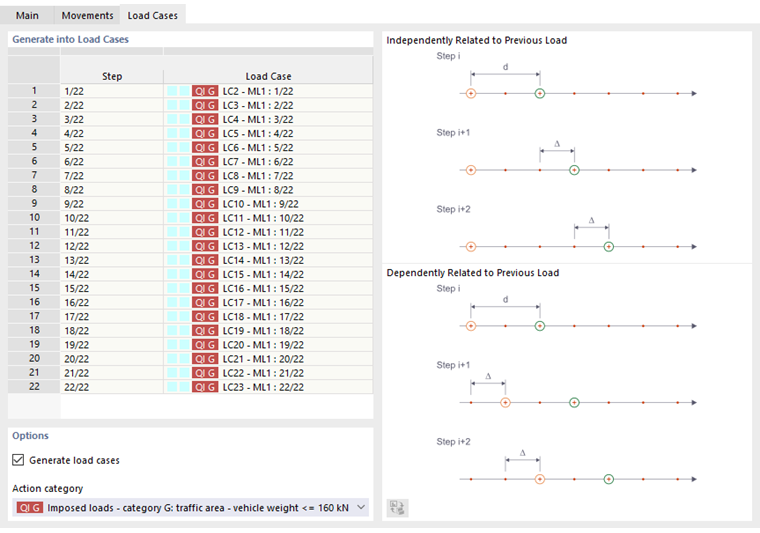

Casi di carico

Le fasi di carico, inclusi i casi di carico , sono elencate nella scheda Casi di carico che risultano dalla geometria e dai parametri di carico.

Genera nei casi di carico

La colonna 'Step' fornisce informazioni sul numero di posizioni di carico. Per ogni fase, viene creato un caso di carico con la descrizione ML ( Carico mobile ) e la fase di carico assegnata. Durante la generazione, vengono utilizzati i numeri dei casi di carico liberi successivi o vengono riempiti gli spazi vuoti nella numerazione.

Opzioni

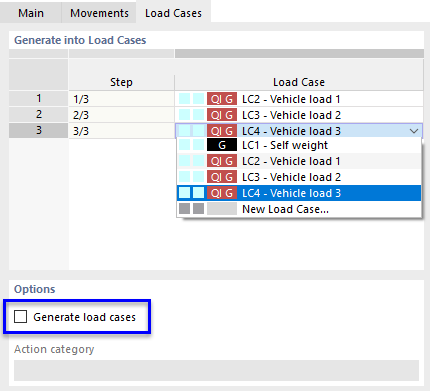

La casella di controllo 'Genera casi di carico' è selezionata per impostazione predefinita. Pertanto, i casi di carico vengono creati automaticamente. Se si deseleziona la casella di controllo, questi casi di carico saranno eliminati. Quindi, è possibile assegnare le posizioni di carico individualmente a casi di carico specifici. Fare clic sull'opzione 'Nuovo caso di carico' per creare nuovi casi di carico.

è quello appropriato tra i casi di carico generati action category ad esso assegnato. Controlla i coefficienti parziali di sicurezza e i coefficienti di combinazione che vengono applicati quando si sovrappongono i casi di carico.

Importante

Per evitare che le posizioni di carico agiscano contemporaneamente nelle combinazioni, è necessario selezionare il tipo di azione di questa categoria nella finestra di dialogo 'Casi e combinazioni di carico', #tab #, dopo aver chiuso la procedura guidata.extbookmarkmanuale|tipo di azione|Azioni#all'alternativa.

Fare clic su OK per trasferire i casi di carico generati in RFEM e chiudere la creazione guidata di carichi.
