Struttura

Solidi

I solidi descrivono la geometria degli oggetti spaziali. Quando si genera la mesh EF, gli elementi 3D vengono creati sui solidi. I solidi possono anche essere utilizzati per rappresentare proprietà ortotrope e di contatto o per eseguire analisi per modelli di gas.

Di solito è necessario definire le "Superfici al contorno" di un solido utilizzando il tipo di rigidezza Senza spessore (vedere il capitolo Superfici). Tuttavia, se nessun solido è collegato in un modello che rappresenta il contatto tra due superfici, entrambe le superfici di contatto devono essere dotate di una rigidezza.

Suggerimento

È possibile creare rapidamente un solido da una superficie utilizzando la funzione EstrudiSuperficie in solido disponibile nel menu di scelta rapida della superficie.

Principale

La scheda Principale gestisce i parametri di base del solido.

tipo di solido

Il tipo di solido controlla il modo in cui le forze interne e i momenti vengono assorbiti o quali proprietà vengono applicate al solido. Per la selezione nell'elenco sono disponibili vari tipi.

Norma

Il modello standard è rappresentato da un oggetto 3D con le proprietà specifiche di un materiale isotropo e omogeneo. Pertanto, è necessario iniziare le superfici al contorno con stiffness type 'Senza spessore'.

Se il solido ha proprietà ortotrope, le rigidezze sono derivate anche dalle caratteristiche del materiale. È possibile selezionare le rigidezze elastiche del modello di materiale tridimensionale nella scheda " Orthotropic - Linear Elastic (Solids) della finestra di dialogo del materiale.

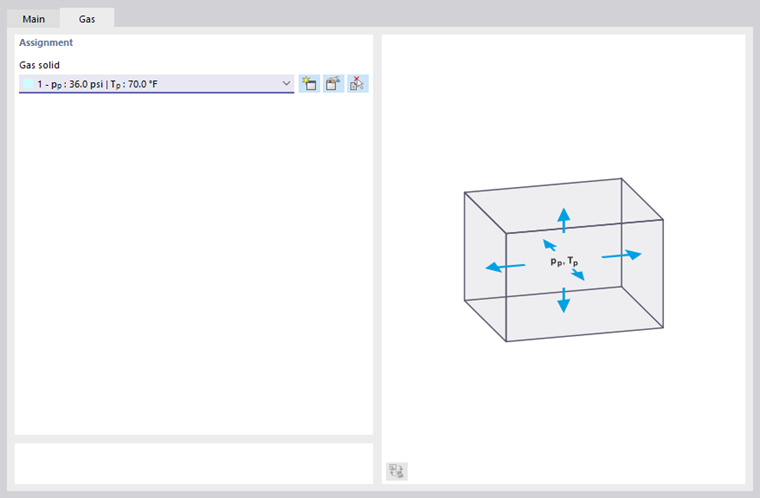

Gas

Questo tipo consente di rappresentare solidi che hanno le proprietà di un gas ideale, come cuscini pneumatici, recipienti a pressione o vetrocamera. È possibile assegnare le proprietà di pressione e temperatura del gas o definirne di nuove nella scheda "Gas" (vedere il capitolo Solidi gas).

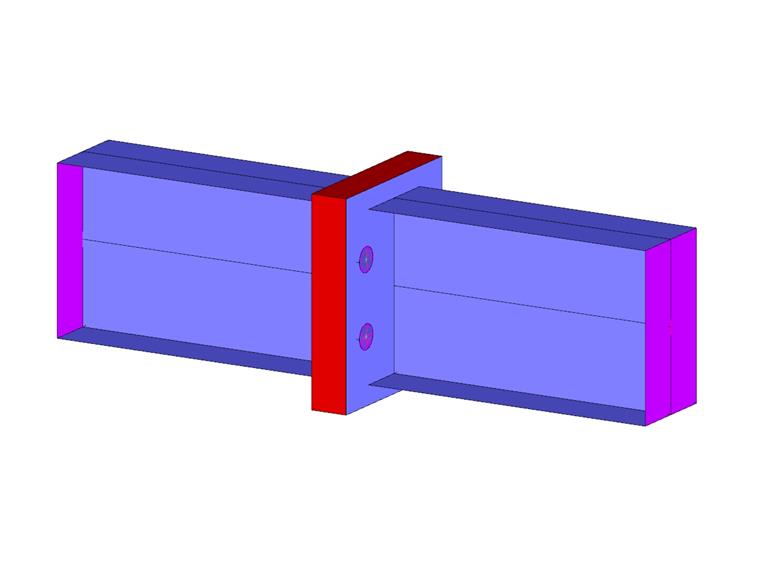

Contatto

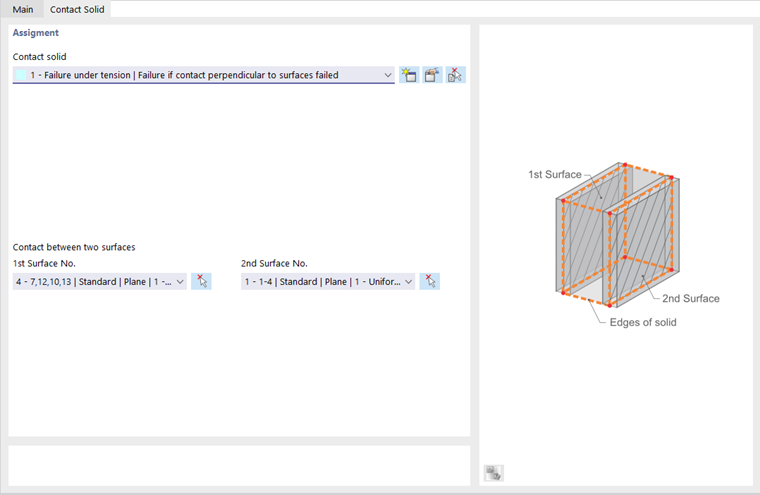

Questo tipo di solido è utile per modellare il contatto tra due superfici. È possibile definire le proprietà di contatto nella scheda "Solido di contatto".

Seleziona il tipo di solido di contatto nell'elenco o crea un nuovo contatto con le proprietà appropriate (vedi il capitolo Solidi di contatto).

Se la geometria della struttura' è adeguata, sono preimpostate due superfici di contatto opposte. È possibile modificare graficamente la "1a superficie" utilizzando l'elenco o il Seleziona Individualmente pulsante. RFEM determina automaticamente la "2a superficie" come superficie del solido parallela alla prima superficie.

Suggerimento

Le proprietà di contatto tra le superfici possono essere modellate facilmente utilizzando contatti tra superfici o svincoli superficiali.

Foro

Questo tipo di solido consente di creare aperture e fori per bulloni e così via. Il tipo di solido viene utilizzato anche per la modellazione di fosse di costruzione per -analysis/geotechnical-analysis-input Analisi geotecnica per soluzioni speciali.

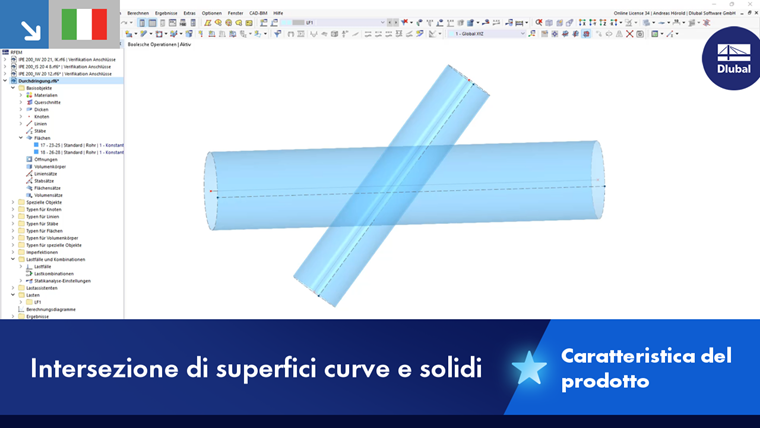

Intersezione

Quando due solidi si intersecano, è possibile creare l'intersezione assegnando il tipo "Intersezione" a uno di questi solidi. Dopo aver confermato la query, RFEM crea le linee di intersezione e l'intersezione. Nel navigatore, i componenti dell'(altro) solido "Standard" vengono aggiunti come oggetti generati.

Informazione

Determinare il composto dell'intersezione è dispendioso in termini di tempo e di calcolo: Ogni volta che il modello viene modificato, la geometria viene ricalcolata.

Terreno

Il tipo di solido è utilizzato per input Analisi geotecnica per soluzioni speciali.

Materiale

Seleziona il tipo appropriato nell'elenco dei materiali disponibili o definisci un nuovo materiale (vedi il capitolo Materiali).

Infittimento della mesh

La dimensione della mesh della mesh EF può essere adattata alla geometria del solido (vedere il capitolo Infittimenti della mesh delle superfici). Pertanto, è indipendente dalle impostazioni generali della mesh.

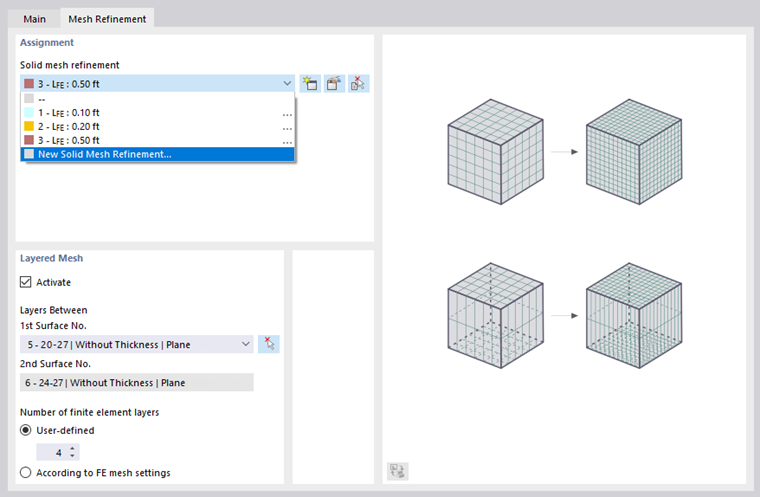

Nella scheda "Infittimento della mesh", è possibile selezionare un infittimento della mesh di solidi o definirne uno nuovo. Nella sezione "Mesh stratificata", c'è un'opzione alternativa per organizzare una divisione EF di un solido' per strati che sono generati tra due superfici parallele e opposte. La funzione è presentata brevemente in questo video.

Direzione specifica

Ogni solido ha un sistema di coordinate locali. Di solito, è allineato parallelamente agli assi globali. Tuttavia, il sistema di coordinate può anche essere definito dall'utente.

L'elenco nella sezione "Tipo di direzione" fornisce varie opzioni per regolare l'orientamento dell'asse del solido:

  • Ruotato tramite 3 angoli: Rotazione degli assi xyz intorno agli angoli αX', αY' e αZ' in relazione agli assi globali
  • Diretto al nodo: Orientamento del "1° asse" (asse x) e del "2° asse" (asse y) ciascuno ad un nodo
  • Parallelo a due nodi: Orientamento del "1° asse" (opzione) parallelo a due nodi e del "2° asse" (opzione) a un nodo
  • Parallelo al SC della linea: Allineamento dell'asse x parallelo all'asse x di una linea
  • Parallelo al SC dell'asta: Allineamento dell'asse x parallelo all'asse x di un'asta

È possibile definire gli oggetti di riferimento graficamente utilizzando il file Seleziona Individualmente pulsante.

Il sistema di assi viene utilizzato anche per l'output dei risultati.

Matrice di rigidezza

Questa funzione è ancora in preparazione. La casella di controllo dovrebbe consentire la definizione manuale della matrice di rigidezza del solido in una scheda.

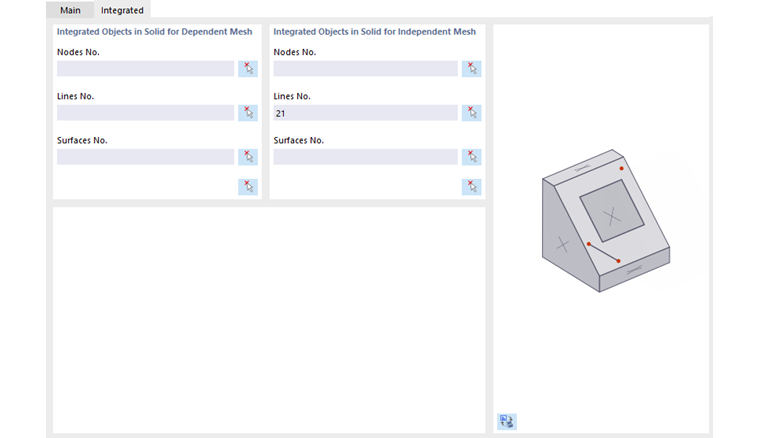

Oggetti integrati

Se un oggetto giace nel solido, ma non è stato utilizzato per la definizione del solido, non fa automaticamente parte del solido. Deve essere integrato manualmente in modo che ci sia un collegamento con il solido.

Inserire i numeri dei nodi integrati, delle linee e delle superfici o utilizzare il pulsante Seleziona Individualmente , per definire gli oggetti graficamente. Se si aggiunge un oggetto alla sezione di dialogo 'Oggetti integrati per mesh dipendente', le impostazioni della mesh EF si applicano al solido. Se si desidera applicare impostazioni specifiche per la mesh EF per l'oggetto (ad esempio, per un palo trivellato nel blocco di terreno), inserire il numero nella sezione 'Oggetti integrati per mesh indipendente'. Pertanto, si applicano specifiche separate per l'oggetto, indipendentemente dall'impostazione globale dell'opzione 'Mesh indipendente preferita' in Impostazioni mesh.

Disattiva per il calcolo

Questa casella di controllo offre la possibilità di non considerare il solido per il calcolo; ad esempio, per simulare le fasi costruttive o per analizzare diverse versioni di modellazione. In questo caso, la rigidezza, le proprietà e i carichi del solido non vengono applicati.

Informazioni | Analitiche

Questa sezione di dialogo fornisce una panoramica delle proprietà importanti del solido, come area, volume, massa e posizione centrale.
