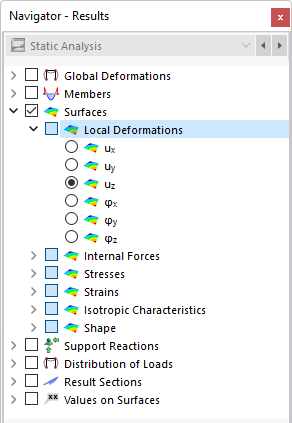

Nel navigatore, definire gli spostamenti generalizzati da visualizzare sulle superfici. La tabella elenca le deformazioni di ciascuna superficie secondo le specifiche impostate nel Gestore tabelle dei risultati . Lì, è anche possibile controllare quali valori estremi vengono visualizzati.

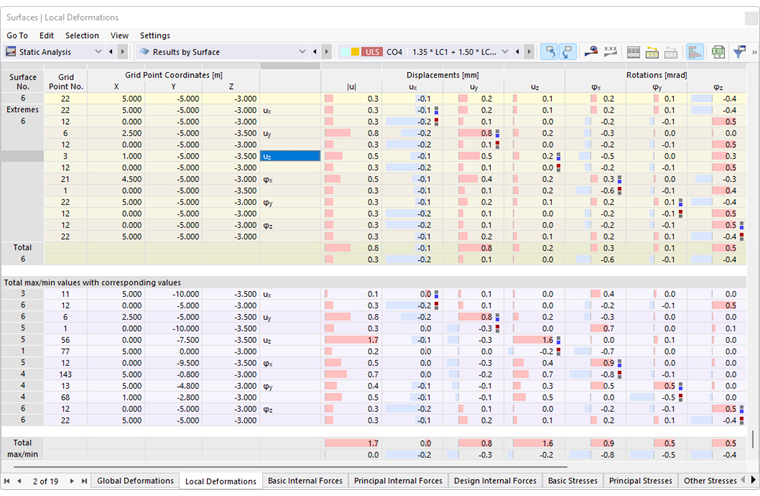

Il mostra la tabella con le deformazioni globali della superficie. Si riferiscono agli assi X, Y e Z. I risultati mostrati nell'immagine Spostamenti generalizzati locali delle superfici nella tabella si riferiscono agli assi delle superfici x, y e z.
Gli spostamenti locali e le rotazioni hanno il seguente significato:
| u | Valore assoluto dello spostamento totale | ||
| ux | Spostamento in direzione dell'asse locale x | ||
| uy | Spostamento in direzione dell'asse locale y | ||
| uz | Spostamento in direzione dell'asse locale z | ||
| φx | Rotazione intorno all'asse locale x | ||
| φy | Rotazione intorno all'asse locale y | ||
| φz | Rotazione intorno all'asse locale z |
Quando si analizzano le superfici curve, gli assi della superficie si riferiscono agli assi degli elementi finiti (vedi l'immagine Visualizzazione dei sistemi di assi EF ).
Stato di deformazione del modello
Il pulsante elenco nella barra degli strumenti consente di visualizzare la forma del modello reale in diversi stati di deformazione.
Le funzioni dei pulsanti sono descritte nel Risultati per nodo capitolo. Si noti che gli spostamenti generalizzati sono fissati in scala del coefficiente 1.00.
