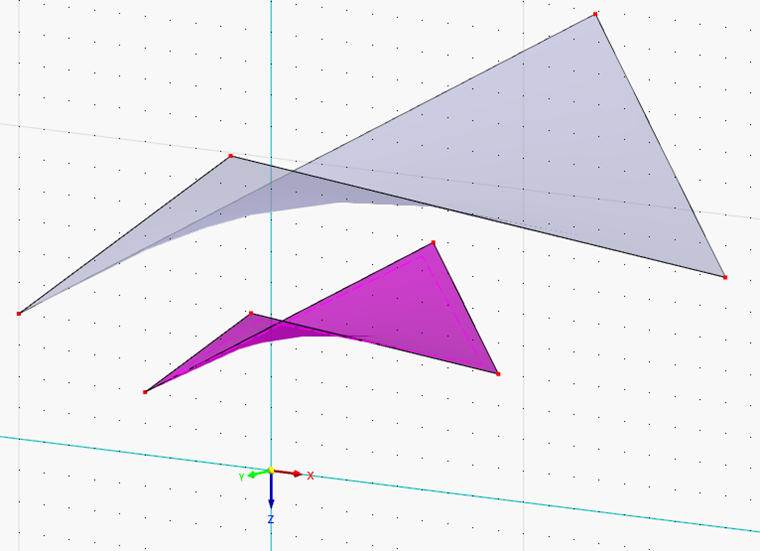

La funzione Scala nel menu 'Modifica' → 'Manipolazione' fornisce varie opzioni per modificare in modo uniforme le dimensioni degli oggetti selezionati. L'immagine seguente mostra la superficie della membrana e la sua copia che sono state allungate di un coefficiente 2 in relazione all'origine.
Principale

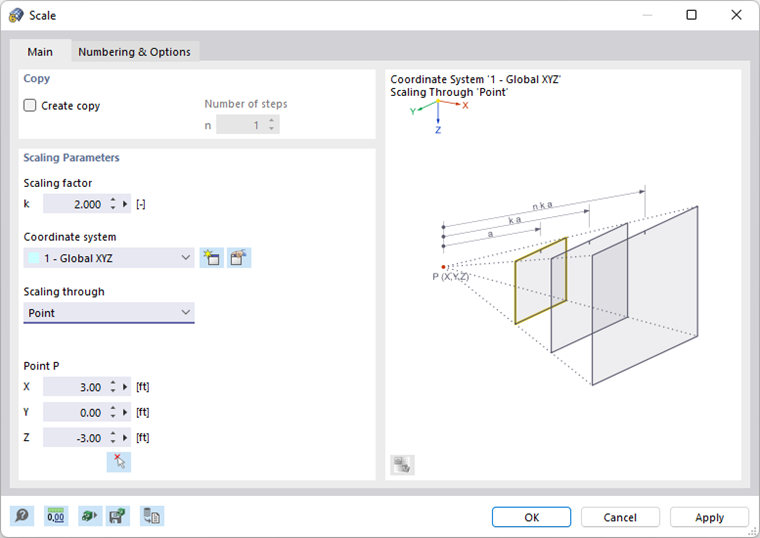

La scheda Principale gestisce i parametri di base per il ridimensionamento degli oggetti.
Copia
Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno ridimensionati. Se si desidera creare una o più copie, selezionare la casella di controllo. Quindi, inserire il 'Numero di passaggi' che descrive la quantità di copie.
Parametri di scala
Inserire il 'Fattore di scala' k. In questo modo, si definisce il coefficiente di scala per il quale viene moltiplicata la distanza degli oggetti selezionati dal punto di riferimento (vedere il grafico del dialogo).
Definisce il 'Sistema di coordinate' in cui gli oggetti devono essere ridimensionati. È possibile selezionare un Sistema di coordinate definito dall'utente dall'elenco o crearne uno nuovo utilizzando il pulsante
.
L'elenco 'Ridimensionamento tramite' fornisce tre opzioni per definire la direzione del ridimensionamento:
- Punto: Tutte le coordinate degli oggetti (X, Y e Z) sono ridimensionate in relazione ad un 'punto' le cui coordinate devono essere definite.
- Direzione e punto: Viene ridimensionata solo una coordinata di oggetto. Nell'elenco, selezionare la 'Direzione' di cui si desiderano regolare le coordinate e definire 'Punto P' come punto di riferimento.
- 2 punti: La direzione di ridimensionamento giace in un punto qualsiasi dello spazio. Inserire le coordinate per il 'Punto P1' e il 'Punto P2' per definire la direzione. Utilizzare il pulsante
per definire graficamente i punti.
Numerazione e opzioni
La scheda Numerazione e opzioni viene visualizzata solo durante la copia. Qui puoi influenzare la numerazione di nuovi oggetti ed eseguire impostazioni utili per la copia. Le funzioni si trovano nel capitolo # extbookmark manuale|numerazioneAndOptionsTab|Spostamento e copia # descritti.
Collegamenti degli step
La scheda Link step è visualizzata se la casella di controllo 'Link step' è selezionata nella scheda [[ Le funzioni si trovano nel capitolo # extbookmark manuale|stepLinksTab|Spostamento e copia # descritti.
