Per dividere una superficie, il programma fornisce due funzioni che si adattano alle condizioni topologiche. Fare clic con il pulsante destro del mouse sulla superficie per aprire il suo menu di scelta rapida.
Dividi superficie con linee intersecanti
Con la funzione Dividi la superficie con linee intersecanti , è possibile visualizzare le aree della superficie delimitate da linee come superfici separate. Le linee devono giacere nel piano della superficie.
RFEM crea aperture]] nella superficie [[000041 e le riempie con nuove superfici. Lo spessore e il materiale sono adottati dalla superficie originale. Quindi, è possibile modificare queste proprietà di conseguenza.

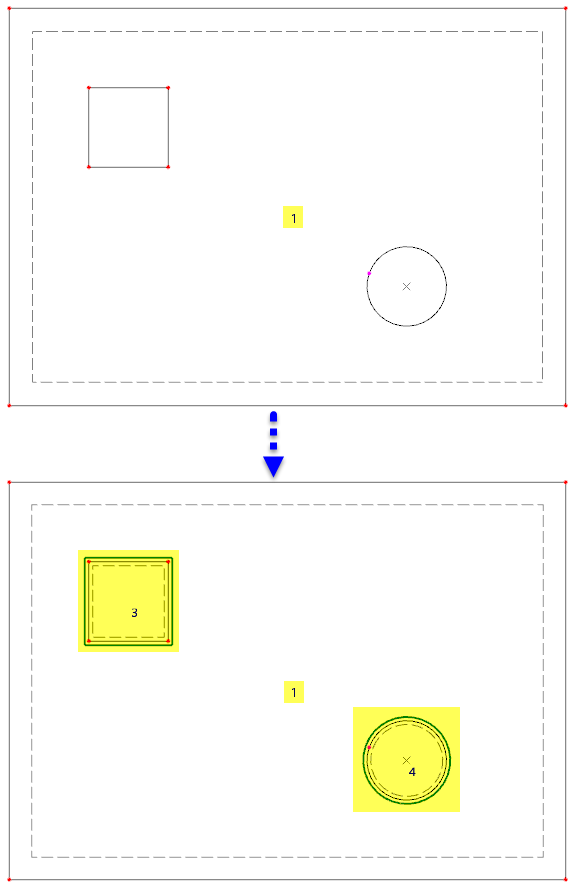

L'immagine seguente mostra un solaio con due aree integrate che vengono create come nuove superfici a causa della divisione.
Suddividi superficie
La funzione Dividi superficie consente di dividere una superficie in superfici più piccole. Questa opzione non è disponibile solo per le superfici piane, ma anche per le superfici quadrangolari e rotazionali, nonché per le tubazioni.

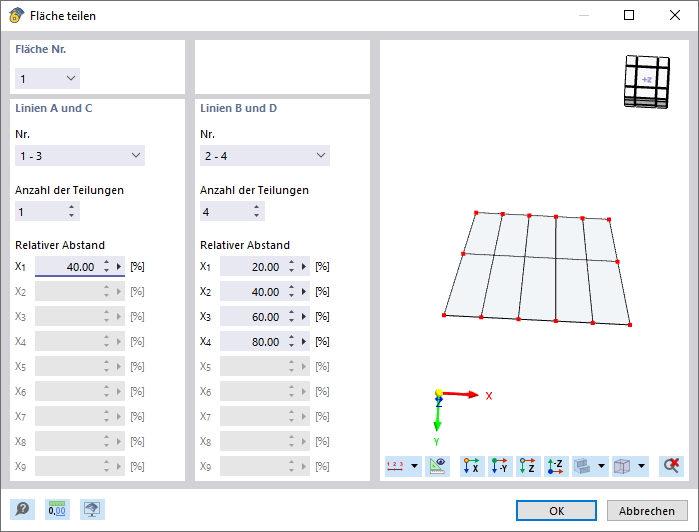

La finestra di dialogo 'Dividi superficie' mostra un'anteprima della divisione, chiarendo i parametri. Quando si modifica il numero di divisioni per entrambe le coppie di linee di contorno 'Linee A e C', nonché per le 'Linee B e D', il grafico mostra immediatamente le nuove sottosuperfici.
Una 'distanza relativa' può essere definita per ogni linea di divisione, che consente anche schemi di divisione irregolari.
