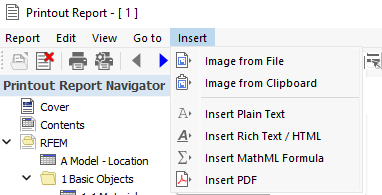

Questo capitolo spiega come integrare grafici esterni, testi o formule nella relazione di calcolo. Le funzioni corrispondenti sono disponibili nel menu della relazione di calcolo Inserisci.
Se si desidera inserire un grafico nel documento a titolo illustrativo, ci sono due opzioni disponibili nel menu 'Inserisci'.
Immagine dal file
Nella finestra di dialogo 'Seleziona immagine', definire la directory e il nome del file immagine. Se il file non viene visualizzato, impostare il formato immagine appropriato nell'elenco.
Dopo aver fatto clic su OK, il grafico sarà inserito alla fine della relazione di calcolo. È possibile spostarlo nella posizione appropriata trascinando e rilasciando.
Il nome del file è preimpostato come una descrizione. Per personalizzare il titolo, selezionare l'opzione 'Proprietà' nel menu di scelta rapida del grafico's (consultare il capitolo # extbookmark
Il 'Nome' rappresenta il titolo del grafico; il 'Testo del titolo' è una spiegazione mostrata sotto il titolo. Il 'Commento' appare come una didascalia sotto il grafico.
==== immagine dagli appunti ====
Aprire il file grafico con un programma di modifica delle immagini (ad esempio MS Paint) e copiare l'immagine negli appunti usando la combinazione di tasti Ctrl + C. Quindi, seleziona l'opzione [[#image028829 Immagine dagli appunti]] nel menu della relazione di calcolo.
Appare la finestra di dialogo 'Titolo dell'immagine'. Inserire il nome che si desidera utilizzare come titolo del grafico nella relazione di calcolo.
== Inserisci testo ==
Se si desidera inserire un testo nel documento per una spiegazione, ci sono due opzioni nel menu [[#image028829 'Inserisci' relazione di calcolo]].
==== Inserisci testo normale ====
Utilizzare questa opzione per note brevi con formattazione semplice.
image028844">
Inserire un nome per il capitolo, quindi inserire il testo. Dopo aver fatto clic su OK, il capitolo sarà inserito alla fine della relazione di calcolo. Utilizzare il trascinamento della selezione per spostarlo nella posizione appropriata.

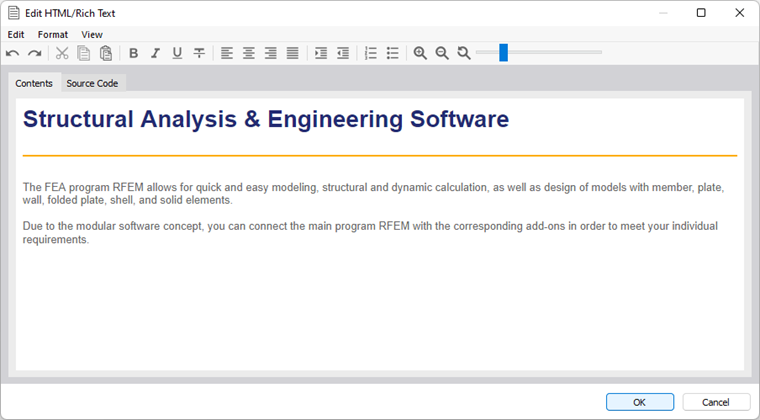

Inserisci testo formattato / HTML
Questa funzione consente di integrare nella relazione di calcolo file di testo formattato, compresa la grafica incorporata. In questo modo, è possibile salvare i testi usati frequentemente in un file e applicarli nella documentazione.
Copia il testo nella casella di testo della scheda 'Contenuto'. Puoi utilizzare un file Word o un sito web come modello. Se necessario, modificare il layout utilizzando i pulsanti nella barra degli strumenti. Il tuo input è convertito in un codice HTML che puoi controllare nella scheda 'Codice origine'.
Dopo aver fatto clic su OK, apparirà la finestra di dialogo Proprietà. Inserire un nome per il capitolo e controllare le impostazioni della pagina. Dopo aver fatto clic su OK, il capitolo sarà inserito alla fine della relazione di calcolo.
Informazione
È anche possibile integrare le verifiche di altri programmi nella relazione di calcolo se i risultati sono disponibili in formato ASCII, RTF o HTML.
Inserisci la formula MathML
Nel documento che crei in HTML, è anche possibile inserire formule matematiche.
Alcune formule sono memorizzate nel file di esempio. Puoi vedere i comandi nella scheda 'Codice origine', dove puoi anche apportare modifiche. Inserisci la formula come codice HTML nel formato MathML o LaTeX.
Dopo aver fatto clic su OK, apparirà la finestra di dialogo Proprietà. Inserire un nome per il capitolo e controllare le impostazioni della pagina. Dopo aver fatto clic su OK, il capitolo sarà inserito alla fine della relazione di calcolo.
Inserisci PDF
Questa funzione consente di integrare un documento PDF nella relazione di calcolo. Definire la directory e il nome del file nella finestra di dialogo 'Seleziona il file PDF'. Dopo aver fatto clic su OK, apparirà la finestra di dialogo 'Proprietà'.
Inserire un nome per il capitolo. Nella sezione di dialogo 'PDF', fare clic sul pulsante
per selezionare il 'Fonte del file PDF'. Se non sono necessarie tutte le pagine del file nella relazione di calcolo, attivare l'opzione 'Selezione' e specificare le pagine pertinenti. Nelle sezioni di dialogo 'Margini' e 'Opzioni', puoi modificare le impostazioni della pagina.
Dopo aver fatto clic su OK, il capitolo sarà inserito alla fine della relazione di calcolo.
