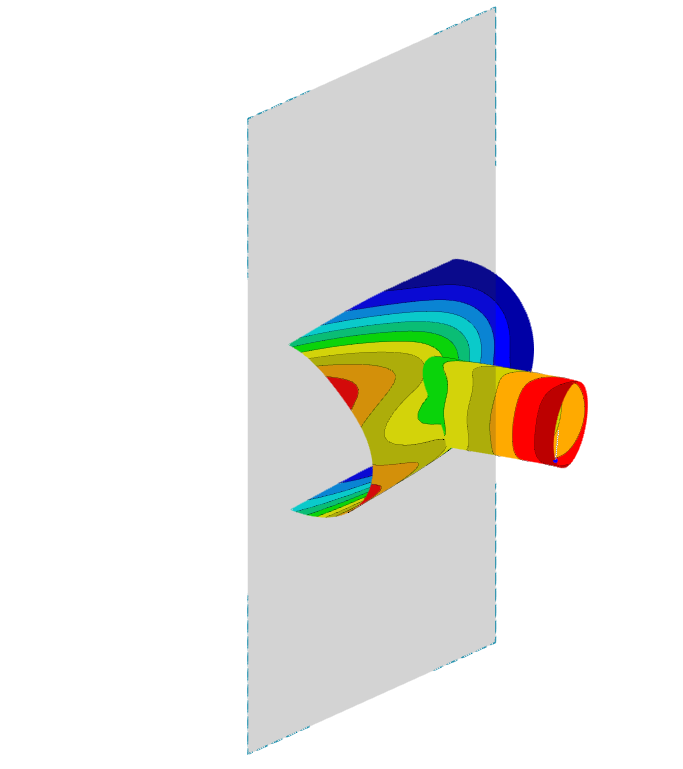

I piani di ritaglio sono piani intersecanti che è possibile posizionare liberamente in tutto il modello. La zona davanti (o dietro) al piano diventa trasparente nella vista. In questo modo, è possibile mostrare, ad esempio, i risultati in un'intersezione o in un solido.
Tre piani di taglio sono preimpostati in linea con i piani globali (XY, YZ e XZ). È possibile mostrare e nascondere questi piani facendo clic sui pulsanti nella barra degli strumenti CAD, utilizzandoli per la valutazione.
* Offset XYZ: Il piano è parallelo ad un piano globale ad una certa distanza dall'origine.
* 3 punti: Il piano è definito da tre punti.
* 2 punti e angolo: Il piano è definito da due punti e da un angolo di rotazione.
* Punto e 3 angoli: Il piano è definito dal suo centro e dai tre angoli di rotazione degli assi globali.
Definire il "Sistema di coordinate" a cui si riferisce il piano di taglio. È possibile selezionare un [[000124 user-defined coordinate system]] nell'elenco o crearne uno nuovo utilizzando
pulsante.
Se si definisce il piano di ritaglio con un offset rispetto all'origine globale, viene visualizzata l'opzione "Parallelo a". Nell'elenco, selezionare il piano globale a cui il piano di ritaglio è parallelo.
== Punto di origine ==
Specificare il centro del piano di taglio o utilizzare il pulsante per definire il punto
pulsante. A partire da questo punto, il piano sarà uniformemente esteso nelle direzioni positiva e negativa.
== Punti/Rotazione ==
Nelle altre sezioni di dialogo, è possibile definire i punti o gli angoli di rotazione, a seconda del tipo di piano di taglio. Si noti che i tre punti non devono giacere su una linea retta.
== Opzioni ==
Utilizzare la casella di controllo "Inverti piano di taglio" per cambiare il lato attivo del piano di taglio.
Ogni piano di ritaglio può essere spostato attraverso il modello utilizzando il drag-and-drop: Afferra il piano in uno dei suoi vertici e sposta (o ruota) il piano liberamente. Per spostare un piano di taglio a intervalli fissi, definire il "Passo di manipolazione" o "Angolo di rotazione". Ora, tenendo premuto il tasto Ctrl durante lo spostamento o la rotazione, il piano di ritaglio si bloccherà alla distanza specificata.

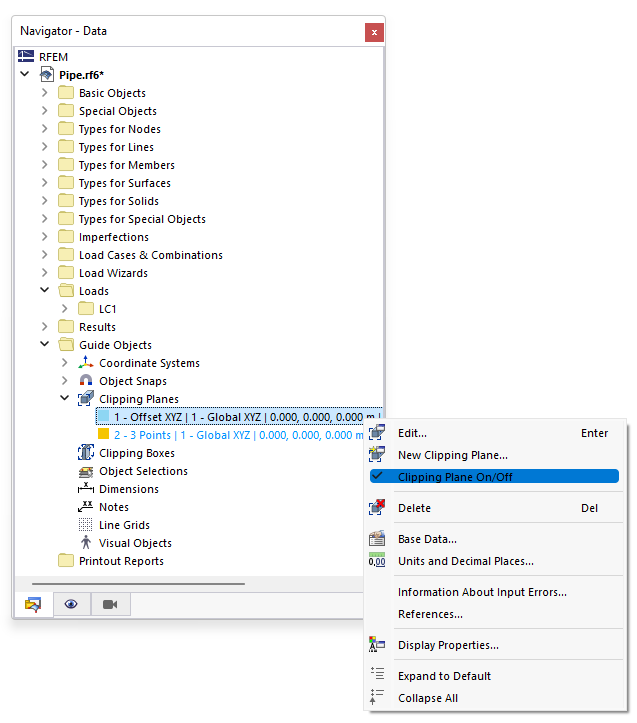

Per attivare o disattivare un piano di ritaglio, utilizza il menu di scelta rapida nel navigatore o i [[#image043211 Pulsanti del piano di ritaglio]] nella barra degli strumenti.
image026197">
Per nascondere completamente l'area ritagliata che diventa trasparente, disattiva la casella di controllo Mostra aree ritagliate nella categoria Generale nel 'Navigatore - Visualizza'.
