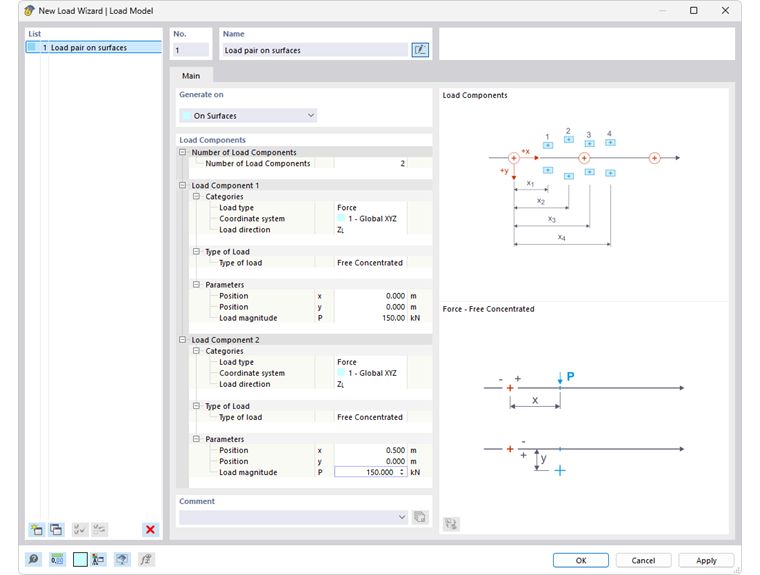

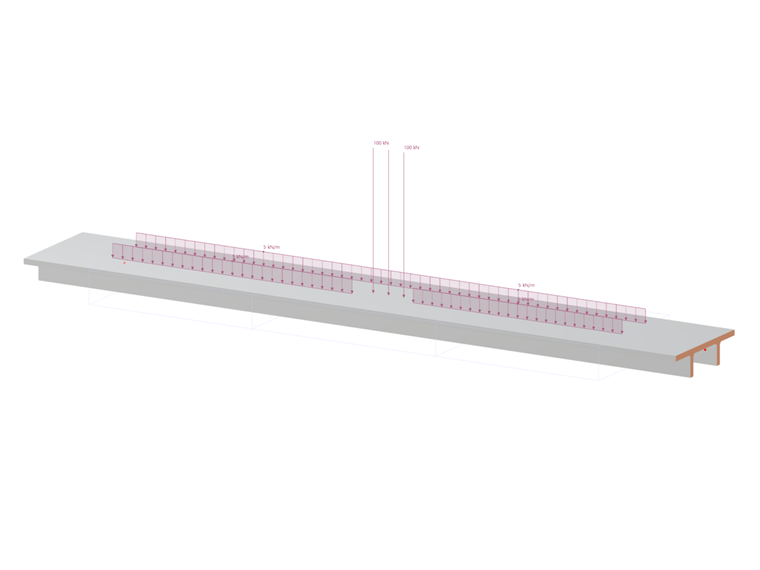

La creazione guidata di carichi per i modelli di carico consente di compilare diversi carichi in un modello di carico e di utilizzarlo come disposizione dei carichi.
I modelli di carico sono necessari per applicare carichi mobili alle superfici utilizzando la creazione guidata di carichi Carichi mobili.
Suggerimento
Se diversi carichi mobili sulle superfici si muovono parallelamente o con un offset, utilizzare
indica un altro modello di carico in fondo allelenco'. Questo ti consente di farlo
movements
dei carichi in un set di movimenti individualmente.
Numero di componenti del carico
Specifica quanti carichi ci sono nella posizione del carico. Viene aggiunta una categoria per ogni componente aggiuntivo di questo "blocco di carico". Le componenti del carico possono essere utilizzate per descrivere il carico in movimento utilizzando forze e momenti.
Componente di carico - Categorie
Queste categorie controllano quali parametri è possibile definire ulteriormente.
Tipo di carico
Le seguenti opzioni sono disponibili per la selezione nell'elenco:
- Forza: Il carico è una quantità diretta.
- Momento: Il carico è un prodotto della forza e del braccio di leva.
sistema di coordinate
Se il carico non si riferisce al sistema di coordinate globale XYZ, è possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o crearne uno nuovo.
Direzione del carico
Nell'elenco, definire la direzione in cui agisce il carico. A seconda del sistema di coordinate, sono disponibili per la selezione gli assi globali X, Y, Z o gli assi definiti dall'utente U, V, W. Il carico può fare riferimento alla lunghezza reale (indice 'L') o alla lunghezza proiettata (indice 'P') delle linee.
Componente del carico - Tipo di carico

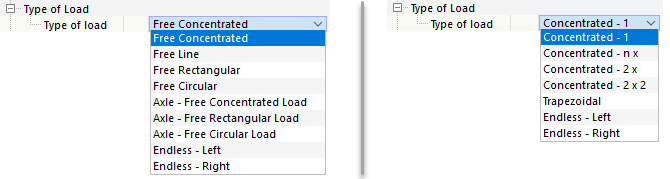

L'elenco fornisce varie opzioni per visualizzare la disposizione del carico.
La tabella seguente descrive brevemente i tipi di carico. È possibile specificare i singoli #parameters nella categoria successiva.
| Tipo di carico | simbolo del carico | Descrizione |
|---|---|---|

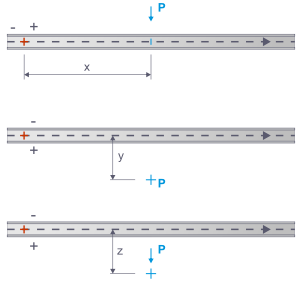

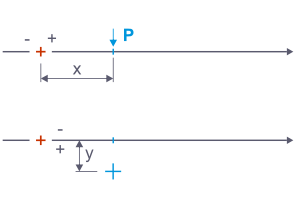

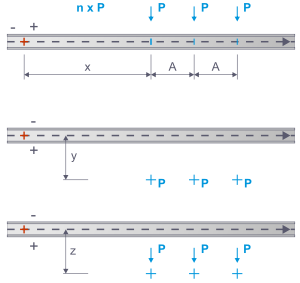

| Carico concentrato (forza singola, momento concentrato) | Inserire l'entità del carico 'P' o 'M' e la distanza del carico's 'x' lungo e 'y' trasversalmente al punto fisso della posizione del carico. | |

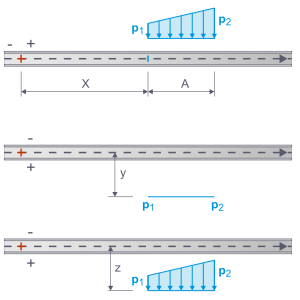

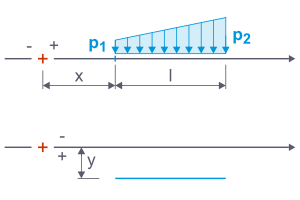

| Carico della linea (carico uniforme, carico trapezoidale) | Inserisci le forze 'p1 ' e 'p2 ', la distanza 'x' e 'y' e la lunghezza 'l' Linea Carico. | |

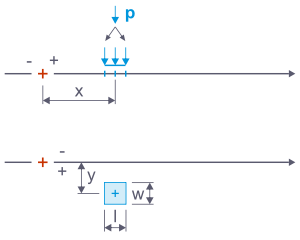

| Carico libero rettangolare (Carico del blocco di superficie) | Inserire la distanza 'x' e 'y', nonché la forza 'P'. Viene convertito in un carico superficiale che agisce sulla larghezza 'w' e sulla lunghezza 'l' da definire. | |

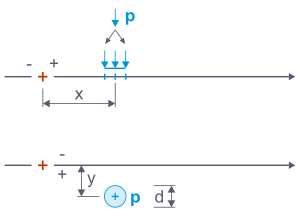

| Carico libero circolare (Carico circolare della superficie) | Inserire la distanza 'x' e 'y', nonché la forza 'P'. Viene convertito in un carico ad area circolare che agisce sul Diametro 'd' da definire. | |

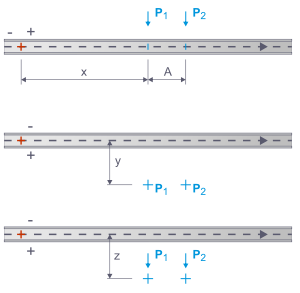

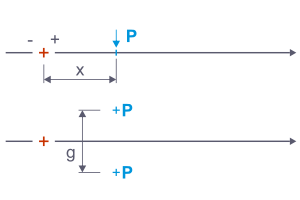

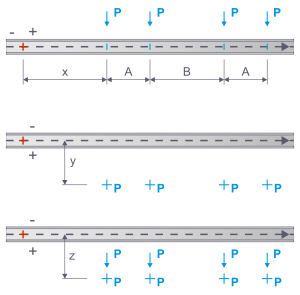

| Asse - Carico libero concentrato (coppia di forze, coppia di momenti) | Il carico 'P' o 'M' è distribuito su due carichi singoli a una distanza della sagoma 'g'. Inserire la distanza 'x' dal punto fisso della posizione del carico. | |

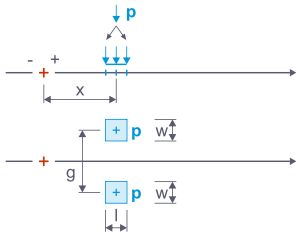

| Asse - Carico libero rettangolare (coppia di carico del blocco) | Il carico 'P' è distribuito su due carichi superficiali a una distanza della sagoma 'g'. Ognuno di essi agisce sulla larghezza 'w' e sulla lunghezza 'l' (ad esempio, l'area di contatto della ruota). | |

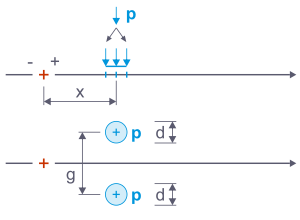

| Asse - Carico libero circolare (coppia di carico tondo) | Il carico 'P' è distribuito su due carichi superficiali a una distanza della sagoma 'g'. Ognuno di essi agisce su un'area circolare con il diametro 'd' da definire. | |

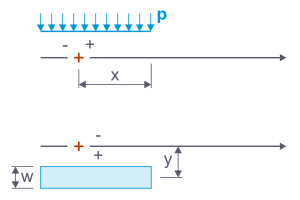

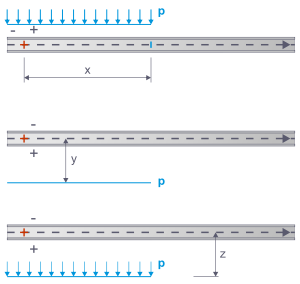

| Infinitamente - sinistra (carico superficiale uniforme) | Ad ogni posizione di carico, viene applicato un carico costante che è efficace nel punto in cui inizia il set di linee. Inserire l'entità del carico 'p', la larghezza 'w' e la distanza 'x' dal bordo destro del carico al punto fisso del gradino di carico's. Con la distanza 'y', è possibile spostare il carico trasversalmente alla linea mobile. | |

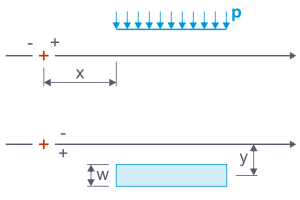

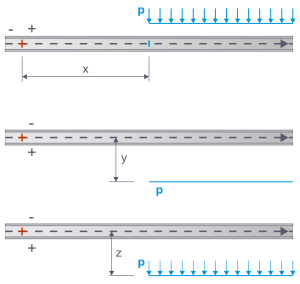

| Infinitamente - destra (carico superficiale uniforme) | Ad ogni posizione di carico, viene applicato un carico costante che è efficace nel punto in cui termina il set di linee. In questo caso, inserire la distanza 'x' del bordo sinistro del carico dal punto fisso del gradino di carico's. |
Carica componente - Parametro
I parametri sono allineati con il Tipo di carico che hai definito in precedenza. Nella zona grafica a destra, il significato dei parametri è rappresentato da simboli.
Posizione x
La posizione x descrive la distanza del carico dal punto fisso del gradino di carico' lungo la linea mobile. Questo punto è simboleggiato da una croce rossa nello schizzo.
Posizione y
Questa specifica consente di posizionare i carichi lungo la linea mobile. Un valore positivo dispone il carico nella direzione di visualizzazione a destra della linea mobile, un valore negativo a sinistra di essa.
Calibro g
Per i carichi sugli assi, è possibile specificare la distanza del baricentro della coppia di carico's secondo lo schizzo.
Entità del carico P/M/p
Per questi parametri, è possibile specificare le grandezze della forza P o del momento M. Per i carichi delle linee, inserire i valori del carico p1 all'inizio della linea e p2 alla fine della linea. Se i due valori sono diversi, il carico è trapezoidale.
Larghezza b
Per i carichi rettangolari, è possibile definire la larghezza del carico. Rappresenta la dimensione della zona di contatto del carico ad angolo retto rispetto alla direzione di movimento.
Se si applica un carico infinito, è necessario specificare la larghezza della corsia su cui agisce il carico distribuito uniformemente.
Lunghezza l
Qui è possibile specificare la lunghezza del patch di contatto del carico nella direzione della direzione di movimento, nonché la lunghezza del carico della linea.
Le condizioni geometriche sono particolarmente prese in considerazione quando si utilizzano offset e respingenti (vedere il Capitolo Moving Loads ) : Le aree ricevono solo carichi proporzionali dai patch di contatto.
