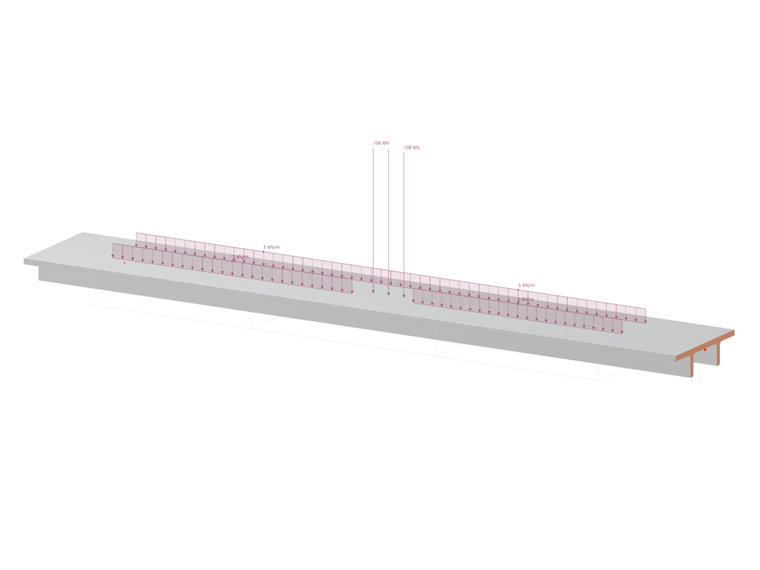

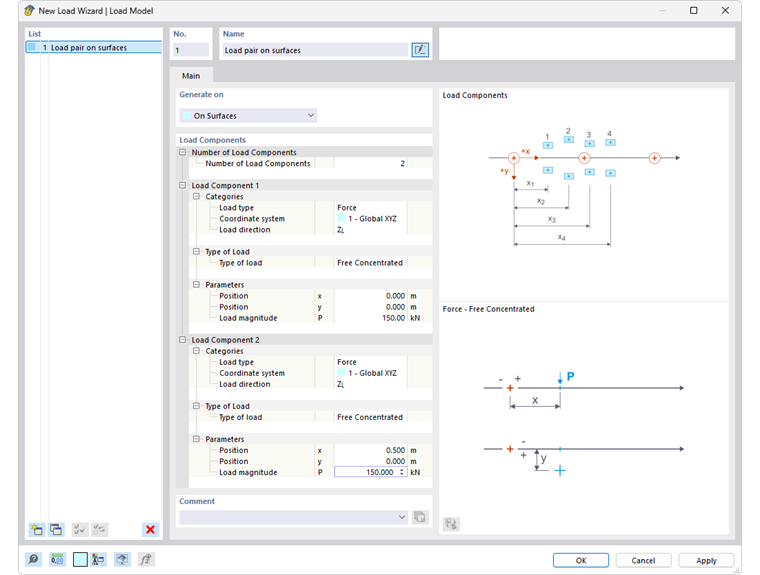

El asistente de carga para modelos de carga le permite compilar diferentes cargas en un modelo de carga y usarlo como una disposición de carga.
Los modelos de carga son necesarios para aplicar cargas móviles a superficies utilizando el asistente para cargas Cargas móviles.
Consejo
Si diferentes cargas móviles en superficies se mueven paralelas o con un desfase, use el
indica otro modelo de carga en la parte inferior de la 'lista'. Esto le permite
movements
de las cargas en un conjunto de movimientos individualmente.
Número de componentes de carga
Especifique cuántas cargas hay en la posición de carga. Se agrega una categoría para cada componente adicional de este "bloque de carga". Los componentes de carga se pueden usar para describir la carga móvil usando fuerzas y momentos.
Componente de carga - Categorías
Estas categorías controlan qué parámetros puede definir más.
Tipo de carga
Las siguientes opciones están disponibles para su selección en la lista:
- Fuerza: la carga es una cantidad directa.
- Momento: la carga es producto de la fuerza y el brazo mecánico.
Sistema de coordenadas
Si la carga no se refiere al sistema de coordenadas global XYZ, puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo.
Dirección de carga
En la lista, defina la dirección en la que actúa la carga. Dependiendo del sistema de coordenadas, los ejes X, Y, Z globales o los ejes U, V, W definidos por el usuario están disponibles para su selección. La carga se puede referir a la longitud real (índice 'L') o a la longitud proyectada (índice 'P') de las líneas.
Componente de carga - Tipo de carga

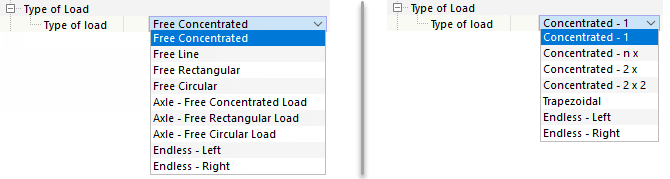

La lista proporciona varias opciones para mostrar la disposición de la carga.
La siguiente tabla describe brevemente los tipos de carga. Puede especificar los parámetros individuales en la siguiente categoría.
| Tipo de carga | símbolo de carga | Descripción del trabajo |
|---|---|---|

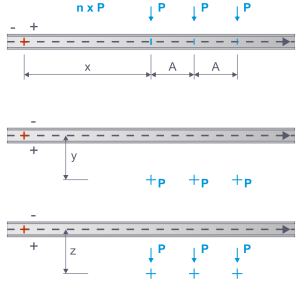

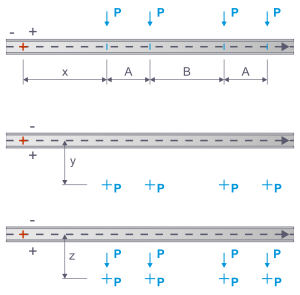

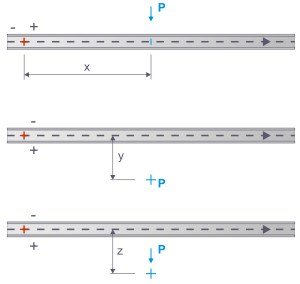

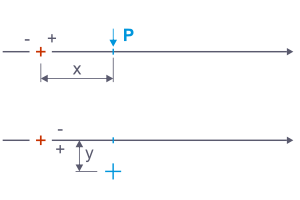

| Carga puntual (fuerza simple, momento concentrado) | Introduzca la magnitud de la carga 'P' o 'M' así como la distancia's de la carga 'x' a lo largo y 'y' transversalmente al punto fijo de la posición de la carga. | |

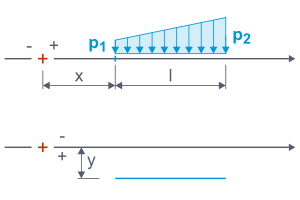

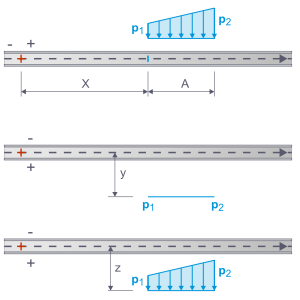

| Carga lineal (carga uniforme, carga trapezoidal) | Introduzca las fuerzas 'p1 ' y 'p2 ', la distancia 'x' e 'y', y la longitud 'l' Línea Carga. | |

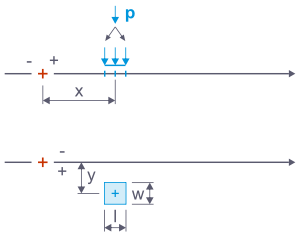

| Carga rectangular libre (carga en bloque de superficies) | Introduzca la distancia 'x' e 'y', así como la fuerza 'P'. Se convierte en una carga superficial que actúa sobre la anchura 'w' y la longitud 'l' que se van a definir. | |

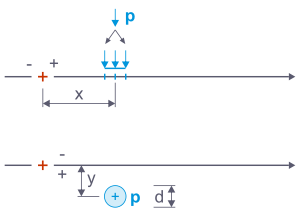

| Carga circular libre (carga en un redondel superficial) | Introduzca la distancia 'x' e 'y', así como la fuerza 'P'. Se convierte en una carga de área circular que actúa sobre el Diámetro 'd' que se va a definir. | |

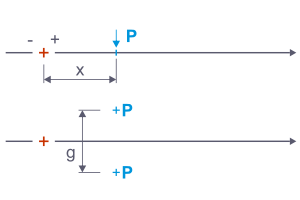

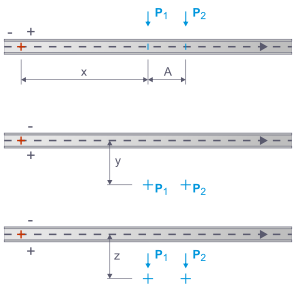

| Eje - Carga puntual libre (par de fuerzas, par de momentos) | La carga 'P' o 'M' se distribuye en dos cargas individuales en una distancia de gálibo 'g'. Introduzca la distancia 'x' al punto fijo de la posición de la carga. | |

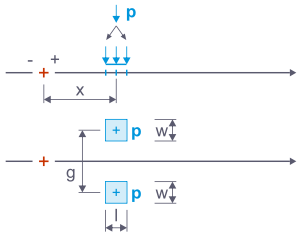

| Eje - Carga rectangular libre (par de cargas en bloque) | La carga 'P' se distribuye en dos cargas superficiales en una distancia de gálibo 'g'. Cada uno actúa sobre el ancho 'w' y la longitud 'l' (por ejemplo, el área de contacto de la rueda). | |

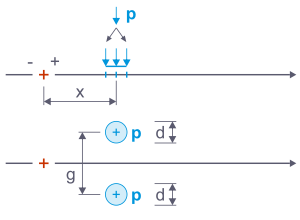

| Eje - Carga circular libre (par de cargas circulares) | La carga 'P' se distribuye en dos cargas superficiales en una distancia de gálibo 'g'. Cada uno actúa sobre un área circular con el diámetro 'd' a definir. | |

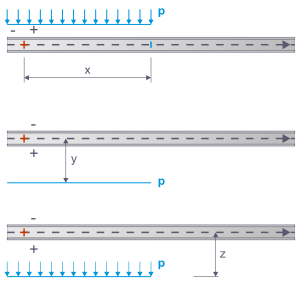

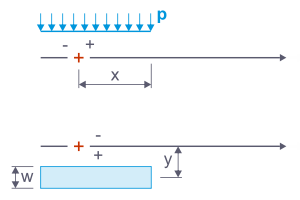

| Infinita - izquierda (carga superficial uniforme) | En cada posición de carga, se aplica una carga constante que es eficaz hasta el punto donde comienza el conjunto de líneas. Introduzca la magnitud de carga 'p', el ancho 'w' y la distancia 'x' desde el borde de carga derecho hasta el punto fijo del paso de carga's. Con la distancia 'y', puede desplazar la carga transversalmente a la línea móvil. | |

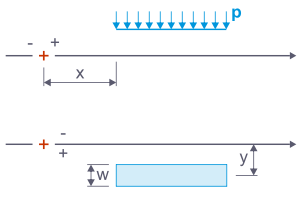

| Infinita - derecha (carga superficial uniforme) | En cada posición de carga, se aplica una carga constante que es eficaz hasta el punto donde termina el conjunto de líneas. En este caso, introduzca la distancia 'x' del borde de carga izquierdo al punto fijo del paso de carga'. |
Componente de carga - Parámetro
Los parámetros se alinean con el Tipo de carga que definió anteriormente. En la zona del gráfico a la derecha, el significado de los parámetros se representa mediante símbolos.
Posición de x
La posición x describe la distancia de la carga al punto fijo del paso de carga' a lo largo de la línea móvil. Este punto se simboliza mediante una cruz roja en el croquis.
Posición de y
Esta especificación le permite colocar cargas a lo largo de la línea en movimiento. Un valor positivo organiza la carga en la dirección de visualización a la derecha de la línea móvil, un valor negativo a la izquierda de la misma.
Ancho g
Para las cargas por eje, puede especificar la distancia del centro de gravedad del par de cargas' según el croquis.
Magnitud de carga P/M/p
Para estos parámetros, puede especificar las magnitudes de la fuerza P o el momento M. Para cargas lineales, introduzca los valores de carga p1 al inicio de la línea y p2 al final de la línea. Si los dos valores son diferentes, la carga es trapezoidal.
Anchura b
Para cargas rectangulares, puede definir el ancho de la carga. Representa la dimensión de la zona de contacto de la carga en ángulo recto con la dirección del movimiento.
Si se aplica una carga sin fin, tiene que especificar el ancho del carril sobre el que actúa la carga distribuida uniformemente.
Longitud l
Aquí puede especificar la longitud de la zona de contacto de la carga en la dirección de la dirección del movimiento, así como la longitud de la carga lineal.
Las condiciones geométricas se tienen en cuenta especialmente cuando se usan desfases y topes (ver Capítulo Moving Loads ) : Las áreas solo reciben cargas proporcionales de las zonas de contacto.
