Además de la comprobación plausible general, puede usar la comprobación del modelo para buscar específicamente las discrepancias producidas durante el modelado. En el menú Herramientas, seleccione Comprobación de modelo para acceder a varias opciones.
Nudos idénticos
RFEM filtra todos los nudos con coordenadas idénticas. Se combinan en grupos que se muestran en el cuadro de diálogo.
En la sección de diálogo 'Realizar con grupos de nudos seleccionados', puede definir cómo manejar los nudos duplicados. Haga clic en 'Aplicar' o 'Aceptar' para limpiar los grupos seleccionados.
La sección de diálogo 'Comprobar de nuevo con otra tolerancia' le permite ajustar las distancias en las que las coordenadas se consideran idénticas. Esta función es útil para los modelos importados porque las aplicaciones CAD a menudo crean líneas cortas con nudos que están muy juntos. Si tales nudos se filtran con la tolerancia apropiada y luego se unifican, es posible evitar problemas numéricos debido a barras o líneas cortas.
Cruce de líneas/barras no conectadas
La comprobación encuentra líneas o barras que se cruzan entre sí pero que no tienen un nudo común en el punto de intersección.
El resultado de la comprobación se muestra para 'Grupos' de líneas o barras que se cruzan donde no hay conexión. Cuando selecciona una entrada, el grupo se marca con una flecha en la ventana de trabajo.
En la sección de diálogo 'Conectar grupos de líneas seleccionados con' o 'Conectar grupos de barras seleccionados con', especifique el tipo de nudo con el que desea conectar los grupos seleccionados. Hay dos tipos de nudos para seleccionar en la lista:
Los nudos estándar conducen a una división de las líneas o barras en los puntos de cruce y a nuevas barras. Sin embargo, con los tipos 'Nudo en línea' o 'Nudo en barra', las conexiones se pueden modelar sin dividir los objetos originales.
Para conectar los grupos de líneas o barras seleccionados, haga clic en 'Aplicar' o 'Aceptar'. RFEM luego crea los nudos correspondientes en los puntos de intersección.
La sección de diálogo 'Comprobar de nuevo con otra tolerancia' le permite ajustar las distancias.
Opcionalmente, puede usar la función 'Agregar objetos seleccionados a la visibilidad' para crear una Visibilidad para comprobar explícitamente los grupos seleccionados. Para las barras, también puede especificar si el control de las conexiones también debe 'Considerar excentricidades de barra'.
Líneas/barras superpuestas
La comprobación encuentra líneas o barras que se encuentran parcial o completamente una encima de la otra en su longitud.

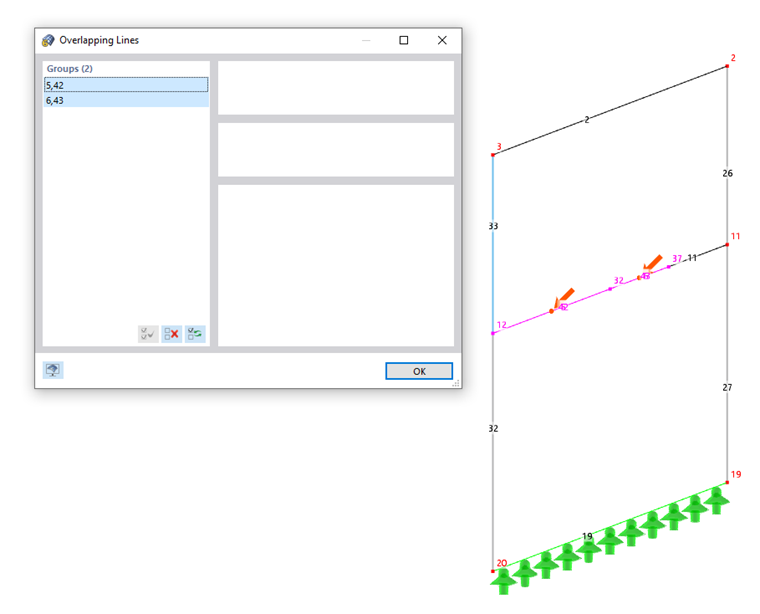

Las líneas o barras superpuestas mostradas se ordenan por grupos. El grupo actual se indica mediante una flecha mostrada en la ventana de trabajo. Haga clic en 'Aceptar' para solucionar el problema y dividir las líneas o barras en secciones.
