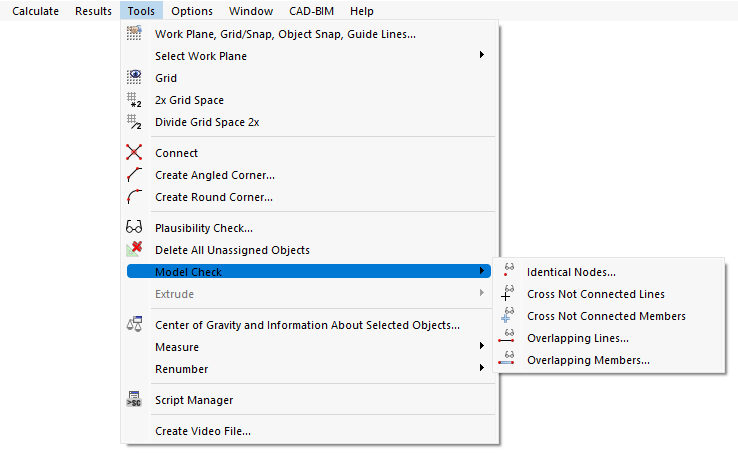

Além da verificação geral de plausibilidade, também é possível utilizar a verificação do modelo para pesquisar especificamente as discrepâncias produzidas durante a modelação. No menu Ferramentas , selecione Verificação do modelo para aceder às várias opções.
Nós idênticos
O RFEM filtra todos os nós com coordenadas idênticas. Os nós estão combinados em grupos apresentados numa caixa de diálogo .
Na secção de diálogo 'Executar com grupos de nós selecionados', pode definir como lidar com nós duplicados. Clique em 'Aplicar' ou 'OK' para limpar os grupos selecionados.
A secção de diálogo 'Verificar novamente com outra tolerância' permite-lhe ajustar as distâncias nas quais as coordenadas são consideradas idênticas. Esse recurso é útil para modelos importados porque os aplicativos CAD geralmente criam linhas curtas com nós que estão próximos uns dos outros. Se tais nós são filtrados com uma tolerância adequada e depois unificados, é possível evitar problemas numéricos devido a barras ou linhas curtas.
Linhas/barras cruzadas não ligadas
A verificação encontra linhas ou barras que se cruzam mas não têm um nó comum ao ponto de intersecção.
O resultado da verificação é exibido para os 'Grupos' de linhas ou barras que cruzam onde não existe ligação. Quando seleciona uma entrada, o grupo é assinalado por uma seta na janela de trabalho.
Legen Sie im Abschnitt 'Ausgewählte Liniengruppen verbinden mit' bzw. 'Ausgewählte Stabgruppen verbinden mit' fest, mit welchem Knotentyp Sie die selektierte(n) Gruppe(n) verbinden möchten. Existem dois tipos de nó para escolher na lista:
- # extbookmark manual|nó-padrão|Nó padrão nº
- # extbookmark manual|separador nóNaLinha|Nó na linha # ou # extbookmark manual|separador nóEmBarra|Nó na barra nº
Os nós padrão conduzem a uma divisão das linhas ou barras nos pontos de cruzamento e a novas barras. No entanto, com os tipos 'nó na linha' ou ' nó na barra ', as ligações podem ser modeladas sem dividir os objectos originais.
Para conectar os grupos de linhas ou barras selecionados, clique em 'Aplicar' ou 'OK'. O RFEM criará depois os nós correspondentes nos pontos de interseção.
A secção de diálogo 'Verificar novamente com outra tolerância' permite-lhe ajustar as distâncias.
Opcionalmente, pode utilizar a função 'Adicionar objetos selecionados à visibilidade' para criar uma Visibilidade para verificar explicitamente os grupos selecionados. Para as barras, também é possível especificar se o controlo das ligações também deve considerar as ' excentricidades de barra '.
Sobreposição de linhas/barras
A verificação encontra linhas ou barras que estão parcial ou completamente sobrepostas no seu comprimento.

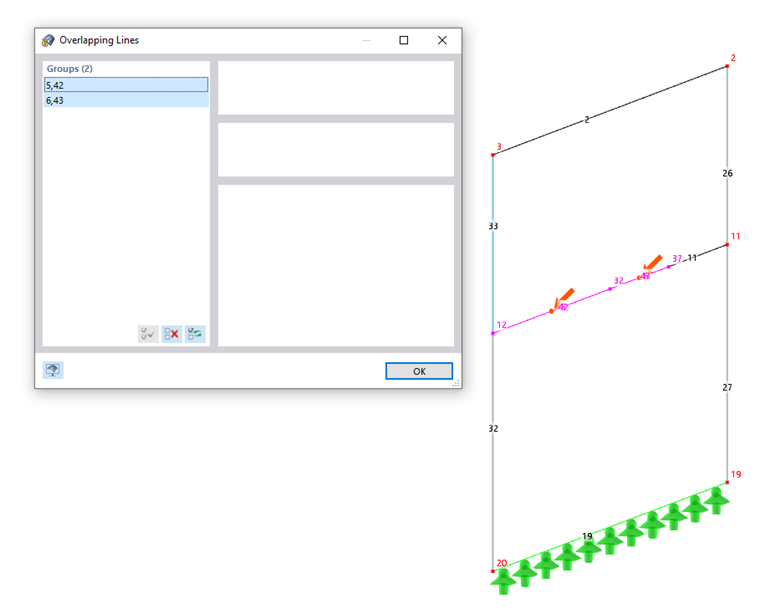

As linhas ou barras sobrepostas apresentadas são ordenadas por grupos. O atual grupo é indicado por uma seta exibida na janela de trabalho. Clique em 'OK' para solucionar o problema e dividir as linhas ou barras em secções.
