Estrutura

Libertações de superfícies

Uma libertação de superfície permite desacoplar o modelo numa superfície. Pode ser utilizado para modelar, por exemplo, que sólidos estão ligados de forma deslocável ou que apenas forças de compressão são transferidas para a superfície de contacto. Os deslocamentos são controlados pelo tipo de libertação de superfície ' ', que descreve as propriedades da ligação.

Sugestão

A libertação de face permite-lhe definir as propriedades de contacto não linear para as faces sem criar um volume de contacto entre as faces.

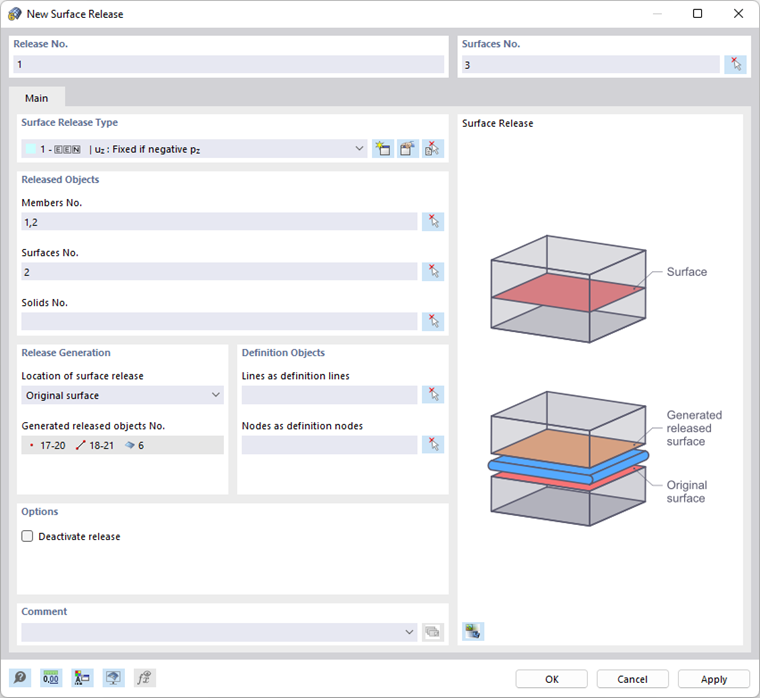

tipo de libertação de superfície

As propriedades de libertação são descritas por uma articulação. Seleccione o tipo de libertação a partir da lista ou defina um novo tipo utilizando o botão Novo . A caixa de diálogo correspondente é explicada no capítulo 003590 Tipos de aprovação de área .

Objetos libertados

Especifique os números de barras, superfícies e sólidos que estão desacoplados da superfície. Utilize o botão Selecione individualmente para definir graficamente os objectos na janela de trabalho.

Geração de libertação

Informação

As libertações de área resultam em superfícies duplicadas que pertencem a diferentes partes do modelo.

O RFEM cria uma cópia da superfície nos pontos que permitem os deslocamentos libertados. A partir da lista, seleccione se pretende posicionar a libertação (ligação) na 'Superfície original' ou na 'Superfície libertada '. Esta predefinição controla a parte do modelo com a qual a ligação se desloca e pode, assim, influenciar os resultados.

Quando tiver especificado uma superfície, é exibido o número da superfície gerada, incluindo os números dos nós e linhas. Esta é marcada no Navegador de projetos com o adicional ' Aprovação de área '. Não pode ser editado.

Objetos de definição

A área libertada é criada automaticamente como uma cópia com as linhas e os nós correspondentes. No entanto, se pretende utilizar uma ou mais linhas ou nós existentes para a superfície gerada, pode especificar os números adequados nesta secção.

Opções

Com a caixa de seleção 'Desativar libertação' pode cancelar o desacoplamento na superfície para determinados exames sem eliminar a libertação de superfície.

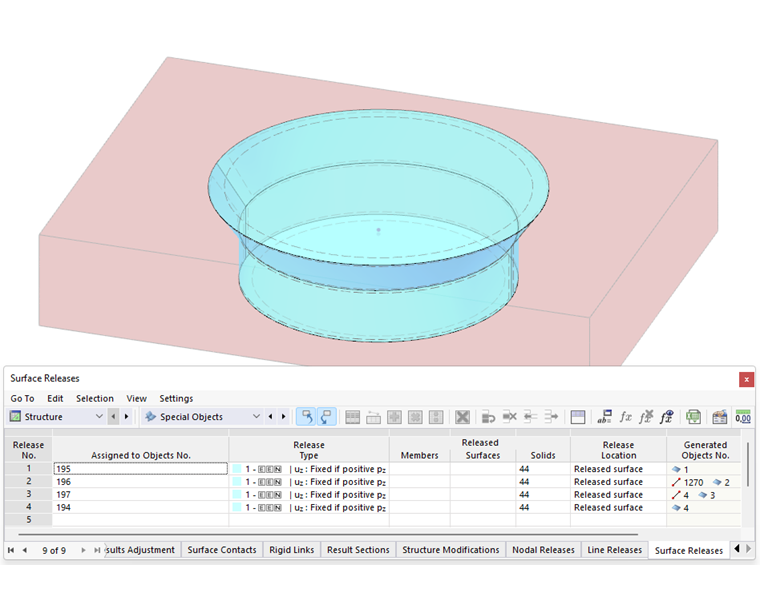

Exemplo

Para um componente em forma de funil, a tampa apenas deve actuar com forças de compressão. Para fazer isso, defina um tipo de libertação de superfície com o efeito ' Fixo se pz for positivo '. Em seguida, utilize este tipo para as libertações de superfície para as superfícies de contorno do sólido interno ("tampões").
