Os resultados para os nós podem ser apresentados graficamente utilizando as categorias de navegador Deformações globais e Reações de apoio. Pode encontrar os resultados numéricos dos nós na categoria de tabela Resultados por nó.
Deformações globais

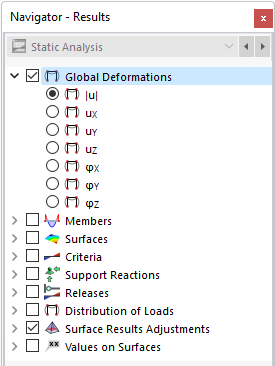

A imagem {%>
Os deslocamentos e rotações significam o seguinte:
u | Valor absoluto do deslocamento total | ||
uX | Deslocamento na dirceção do eixo global X | ||
uY | Deslocamento na direcção do eixo global Y | ||
uZ | Deslocamento na direcção do eixo global Z | ||
φX | Rotação sobre o eixo global X | ||
φY | Rotação sobre o eixo global Y | ||
φZ | Rotação sobre o eixo global Z |
Estado de deformação do modelo
Com o botão da lista na barra de ferramentas o utilizador pode exibir a forma do modelo nos diferentes estados de deformação.
As funções dos botões são as seguintes:
botão | Função |
---|---|
Restaura a forma original do modelo (estado inicial sem carga ou form-finding) | |
Representa a forma do {%>000250#InitialStateTypeDialog estado inicial]], por exemplo, devido a um caso de carga diferente | |
Exibe o modelo deformado |
Pode encontrar um exemplo para a visualização de diferentes formas no capítulo Resultados do manual do Form-finding.
Forças de apoio

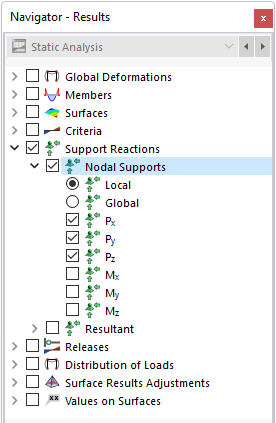

As forças de apoio são designadas por 'P', os momentos de apoio por 'M'. Geralmente, estão relacionadas com o sistema de eixos global. No navegador, é possível especificar quais os componentes que são exibidos graficamente. Para os apoios nodais rodados, também é possível apresentar as forças de apoio locais.
A tabela lista as forças e os momentos que são introduzidos no apoio nodal. Assim, em relação aos sinais, a tabela não apresenta as forças de reacção ou os momentos na parte do apoio. Os sinais resultam da direcção dos eixos globais. Se o eixo global Z se encontra direccionado para baixo, o caso de carga do "peso próprio" por exemplo, resulta numa força de apoio positivaPz, e uma carga de vento oposta ao eixo globalX resulta numa força de apoio negativa Px. Assim, as forças de apoio apresentadas na tabela representam as cargas de fundação.

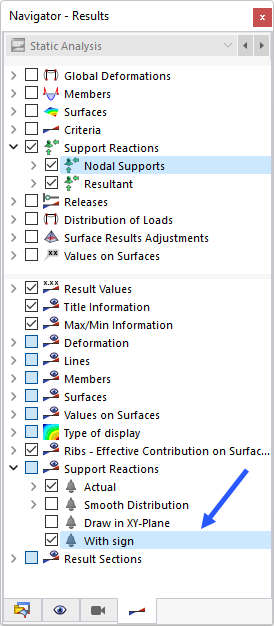

Em contraste com os resultados na tabela, os vetores 'Reacções de apoio' no gráfico representam as forças de reacção e os momentos na parte dos apoios. Os componentes são visualizados pelo tamanho e direcção dos vectores. Também é possível visualizar os sinais das forças introduzidas na janela de trabalho, seleccionando a correspondente entrada na secção inferior do navegador. Utilize esta opção apenas para visualizar as forças introduzidas de forma a evitar mal-entendidos.
Um momento de apoio positivo actua no sentido horário sobre o correspondente eixo global positivo. Idêntico aos vectores para as forças de apoio, aos vectores estão já atribuídos os sinais e as indicações do valor tem de ser consideradas independentemente: Os sinais indicam as direcções dos momentos em relação ao eixo global.
Soma de cargas e soma de forças de apoio
Para casos de carga e combinações de carga, a verificação da soma das forças de carregamento e apoio é indicada no final da tabela. Este equilíbrio mostrará a diferença se o modelo também tiver apoios em linha, apoios de barra ou apoios de superfície. Essas forças de apoio também devem ser consideradas no balanço geral.
