Uma carga concentrada livre actua como força ou momento em qualquer ponto da superfície. Não é criado nenhum nó de EF na posição da carga.
Na lista, selecione o 'caso de carga' ao qual pretende atribuir a carga.

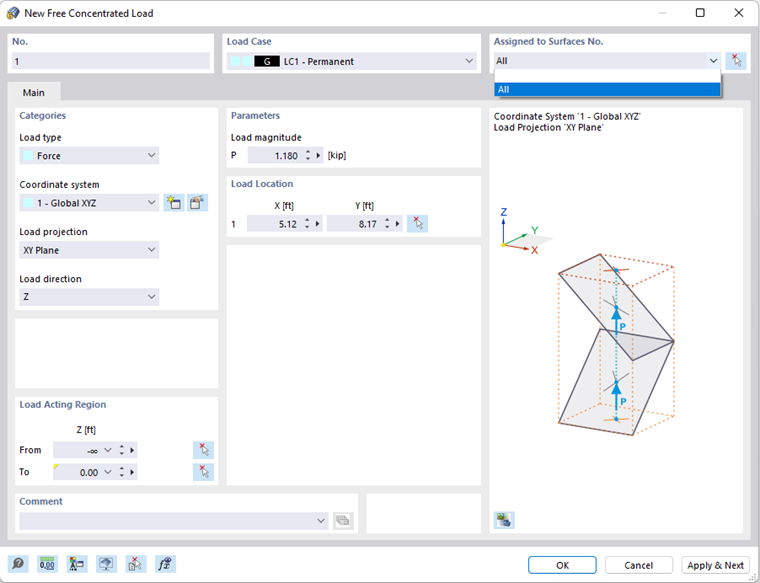

Na secção de diálogo 'Atribuído às superfícies', pode controlar o efeito da carga concentrada. Estão disponíveis diversas opções na lista para selecção (ver a imagem Nova carga concentrada livre):
- "Vazio": A carga não atua sobre nenhuma superfície.
- Tudo: A carga é aplicada a todas as superfícies que são cortadas perpendicularmente ao plano de projeção a partir do local de carga.
- "Número": A carga actua apenas nas superfícies dos números especificados.
Categorias
Estão disponíveis as seguintes opções na lista 'Tipo de carga':
- Força: A carga é uma quantidade direcionada.
- Momento: A carga é o produto da força mais o braço de alavanca.
Se a carga nodal não se refere ao 'Sistema de coordenadas' XYZ global, pode seleccionar um sistema de coordenadas definido pelo utilizador ou criar um novo.
Na lista 'Projeção de carga', seleccione em qual dos planos globais (XY, YZ ou XZ) pretende projectar a carga. Iniciando a partir da {%>
Selecione a 'Direção da carga' na lista para definir o efeito da carga. Dependendo do sistema de coordenadas, estão disponíveis para seleção os eixos locais x, y, z, os eixos globais X, Y, Z ou os eixos definidos pelo utilizador U, V, W.
propriedades
Especifique a 'Magidez da carga' da força ou do momento.
Posição da carga
Introduza as coordenadas da posição de carga. Também pode utilizar o botão
para definir o ponto graficamente.
Zona de ação da carga
Como descrito acima, a carga actua nas superfícies que são cortadas perpendicularmente ao plano de projecção, iniciando a partir da localização da carga. Se tiver seleccionado a opção 'Tudo' na secção de diálogo {%>
Por defeito, a carga atua indefinidamente no intervalo de -∞ a +∞. Pode utilizar as caixas de texto 'De' e 'Até' para reduzir o efeito de carga em determinadas áreas (ver a imagem Nova carga concentrada livre).
