Com um conjunto de barras pode combinar barras e classificá-las como uma unidade. Desta forma, várias barras podem ser tratadas como uma única barra, o que pode ser necessário para algumas posições na estrutura (por exemplo, para uma disposição de cargas sobre todas as barras, uma análise de encurvadura por flexão-torção ou o dimensionamento de uma viga contínua). troca de dados.

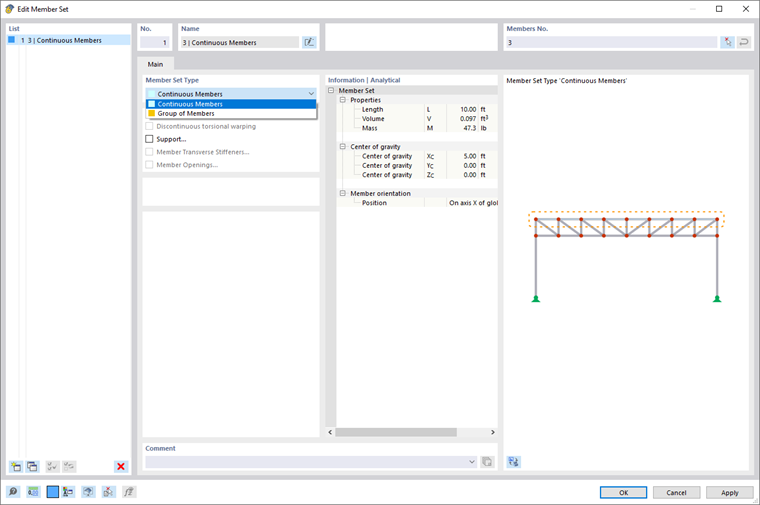

Tipo de conjunto de barras
O tipo de conjunto de barras descreve de que forma as barras estão agrupadas. Estão disponíveis dois tipos para selecção na lista.
barra contínua
As barras contínuas são formadas por barras contínuas ligadas. O nó final de uma barra representa o nó inicial da barra seguinte. Imagine-se a desenhar barras contínuas sem levantar a caneta.
Grupo de barras
Um grupo de barras consiste em barras ligadas que podem ser ramificadas. As verificações para os grupos de barras só são possíveis de forma limitada, porque não existem comprimentos efetivos para tais grupos, por exemplo.
Torção com empenamento descontínuo
Esta função está disponível se o módulo de análise Warping Torsion (7 GDL) (requer uma licença) estiver ativado em "Modelo – Dados gerais". Se o empenamento na barra contínua não é contínuo (por exemplo, por causa de barras ligadas), pode utilizar esta função para aplicar articulações de empenamento às extremidades de barra de cada barra dentro da barra contínua.
Reforços transversais de barra
Os reforços transversais de barra afetam a rigidez ao empenamento da barra contínua, a qual é analisada nos cálculos tendo em consideração a torção com empenamento. A função está disponível se um dos seguintes módulos estiver ativado em "Modelo – Dados gerais" (é necessária uma licença para cada um):
- Torção com empenamento (7 GDL)
- Dimensionamento de aço
- Dimensionamento de alumínio
Barras nº
Introduz os números das barras ou selecciona-os através do botão
. Utilize o módulo de
pode inverter a ordem dos números das barras e assim alterar a direção do conjunto de barras.
