Estrutura

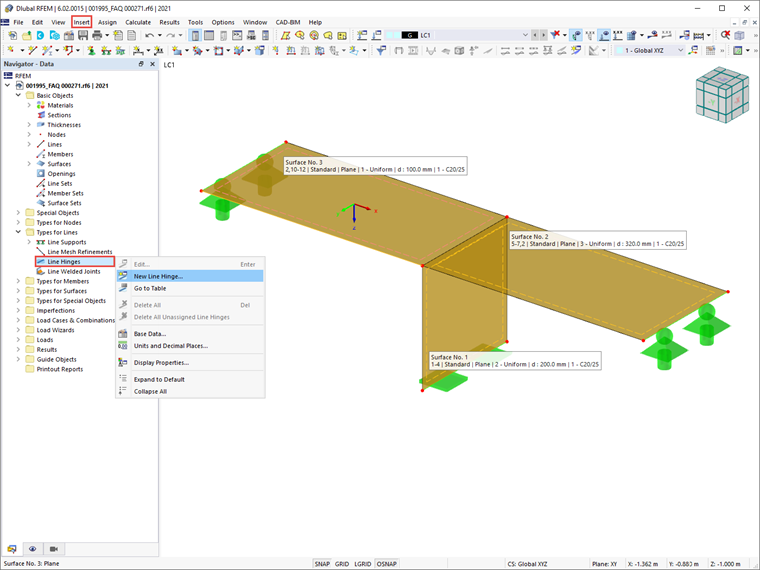

Articulações de linha

As superfícies que se tocam numa linha são ligadas de forma rígida na linha. Uma articulação de linha permite controlar determinados graus de liberdade para limitar a transmissão de esforços internos e momentos.

Informação

Pode dispor uma articulação de linha em qualquer linha de fronteira da superfície, mas não – como no RFEM 5 – numa linha integrada na superfície. Com a função {%>https://www.dlubal.com/pt/apoio-tecnico-e-formacao/apoio-tecnico/funcoes-do-programa/002441 Dividir superfícies com linhas de interseção]], pode tentar converter tal linha numa linha de contorno.

É necessário atribuir a linha a uma linha e a uma superfície. Pode definir graficamente os números da linha e da superfície.

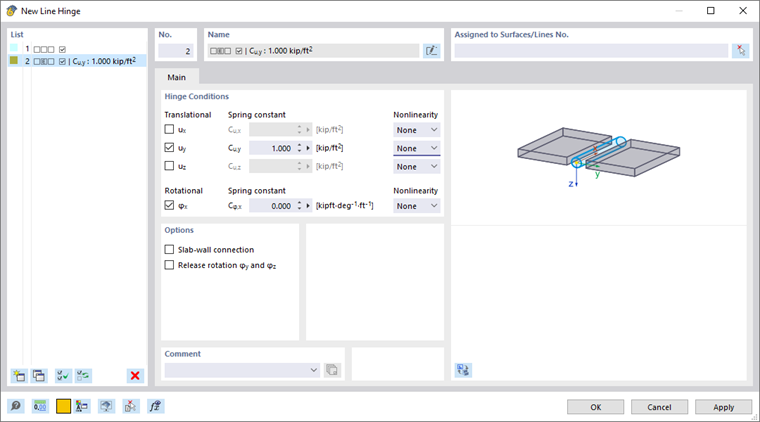

Geral

O separador Geral gere os parâmetros básicos das articulações.

Condições de articulação

As condições de articulação são divididas em três graus de liberdade 'translacionais' e um de 'rotação'. O primeiro descreve os deslocamentos na direção dos eixos locais, o segundo descreve a rotação sobre a linha de eixo longitudinal.

Informação

Os graus de liberdade são baseados na seguinte definição de eixo: O eixo x aponta na direção da linha, o eixo y representa a tangente do plano de superfície, o eixo z é a normal da superfície. Pode exibir os eixos no Navegador – Mostrar em Modelo → Tipos para linhas → Articulações em linha → Sistema de eixos das articulações de linha x,y,z.

Para definir uma articulação, assinale a caixa de seleção para o respetivo eixo. A marca de selecção indica que o deslocamento ou rotação da linha na direcção correspondente é possível. A constante da mola de translação ou rotação é então definida como zero. Pode ajustar a "Constante de mola" a qualquer momento para modelar uma articulação elástica.

Informação

A articulação φx representa uma libertação de momento em torno da linha' do eixo longitudinal. Cria uma espécie de "articulação" entre duas superfícies.

Na coluna "Não linearidade", pode controlar de forma específica a transferência de esforços internos e momentos para cada componente. Dependendo do grau de liberdade, estão disponíveis entradas adequadas para seleção na lista de não linearidades.

Fixo caso a força interna seja negativa ou positiva

As configurações permitem controlar facilmente se o efeito articulado é dado apenas para forças ou momentos positivos ou negativos. Se a força interna actua na direcção especificada do eixo da superfície, a ligação é fixa e a força ou o momento é transferido.

Para o efeito da força interna (negativa ou positiva), o sistema de coordenadas da articulação de linha tem de estar relacionado com a "superfície de ligação", ou seja, a superfície para a qual a articulação de linha não está definida. Por exemplo, se apenas são transferidas forças de compressão, 'Fixo se vy ou vz ' positivo estará correto se os eixos de articulação y ou z apontarem na direção da transferência de carga desejada.

Quando seleciona uma não linearidade diferente, pode alterar os parâmetros nos separadores {%>Definir diagrama de força/momento.

Opções

Utilize a caixa de selecção nesta secção de diálogo para definir outras propriedades da articulação de linha de forma a limitar a transmissão de momentos. Os parâmetros são geridos no separador Ligação laje-parede.

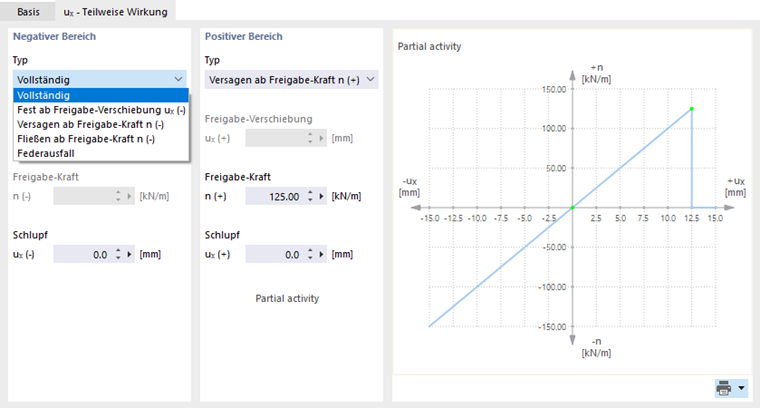

Atividade parcial

A Atividade parcial de um componente de articulação está disponível como uma propriedade não linear da articulação de barra (ver imagem Selecionar a não linearidade da articulação).

Defina o efeito da articulação para as "Zonas negativas" e "Positivas". A lista "Tipo" oferece vários critérios para a eficácia da articulação.

  • Concluído: Devido à articulação, é possível realizar um deslocamento ou rotação em toda a extensão.
  • Fixo a partir do deslocamento/rotação da articulação: A articulação apenas é eficaz até um determinado deslocamento ou rotação. Se o limite for excedido, torna-se efectiva uma ligação fixa ou uma restrição.
  • Rotura a partir de força/momento de libertação: A articulação só é eficaz até uma determinada força ou momento. Se o limite for excedido, a articulação falha e deixa de transferir a força interna ou o momento.
  • Cedência a partir da força/momento de libertação: A articulação só é eficaz até uma determinada força ou momento. Se for excedida, as extensões aumentam, mas não o esforço interno ou o momento.
  • Ineficácia da mola: No caso de uma articulação com rigidez de mola, o componente da articulação não é eficaz.

A maioria dos tipos de articulações pode ser combinada com um "Deslizamento", o que significa que a articulação se torna efectiva apenas após um determinado deslocamento ou rotação.

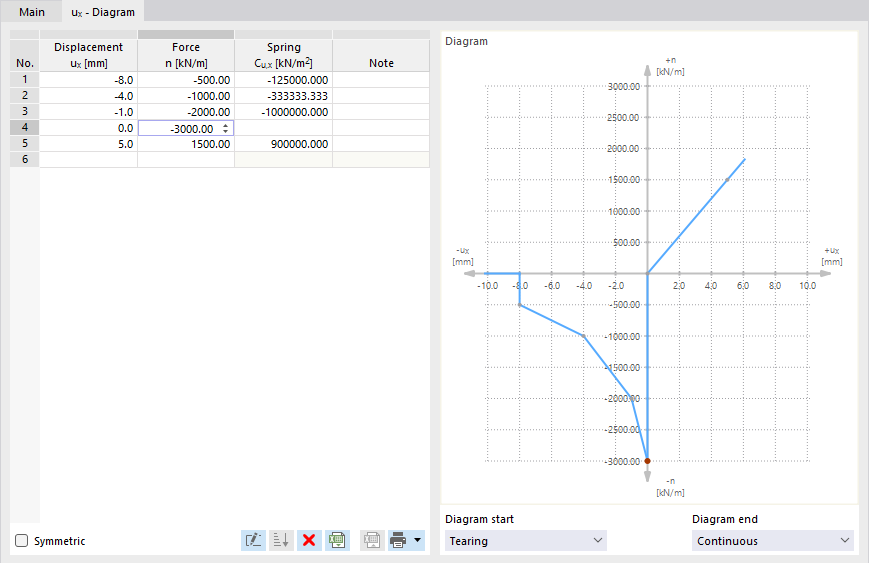

Diagrama

O Diagrama de um componente de articulação está disponível como uma propriedade não linear da articulação (ver imagem Selecionar a não linearidade da articulação).

Informação

Se a articulação tem propriedades diferentes nas zonas negativa e positiva, limpe a caixa de seleção Simétrico.

Defina o número de pontos de definição para o diagrama de trabalho introduzindo os respetivos valores na coluna "Deslocamento" ou "Rotação". De seguida, na coluna 'Força' ou 'Rotação', pode atribuir as coordenadas x dos deslocamentos ou rotações com forças ou momentos de articulação.

Estão disponíveis os seguintes critérios para seleção para "Inicio do diagrama" e "Fim do diagrama":

  • rasgamento: A mola da articulação é eficaz apenas até ao valor máximo da força ou do momento. Se for excedido, é alcançado o efeito de articulação total. As forças internas e os momentos já não são transferidos.
  • Cedência: A mola da articulação é eficaz até ao valor máximo da força ou momento. Se for excedido, as deformações aumentam, mas não os esforços internos ou os momentos.
  • Contínuo: Para além da gama de definição, é aplicada a constante de mola do último passo.
  • Parar: A deformação admissível é limitada ao valor máximo do deslocamento ou rotação. Se o valor for excedido, o efeito articulado é suspenso e uma ligação fixa ou restrição tornam-se efectivas.

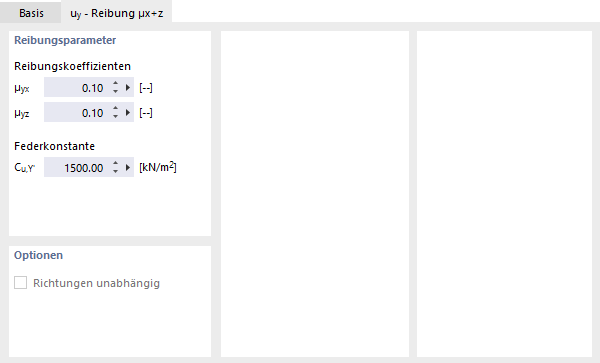

Fricção

A lista 'Não linearidade' oferece quatro opções para definir o atrito de uma articulação de translação dependendo de outro componente de articulação (ver imagem Selecionar a não linearidade da articulação).

As forças de articulação transferidas estão relacionadas com as forças axiais ou de corte atuantes noutra direção. Dependendo da seleção no separador "Geral", a fricção depende apenas de uma ou duas forças de apoio. A seguinte correlação existente entre a força de atrito da articulação e a força axial ou de corte:

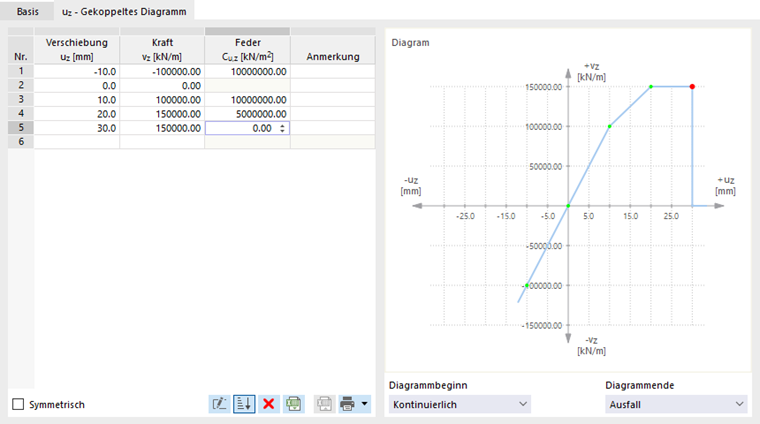

Diagrama acoplado

A opção Diagrama acoplada - libertação permanente permite considerar o critério de rotura para um grau de liberdade também para as outras direções: Se uma determinada força interna não pode ser transferida, todos os outros graus de liberdade também são resolvidos e as superfícies são completamente desacopladas.

Sugestão

Artigo técnico {%>

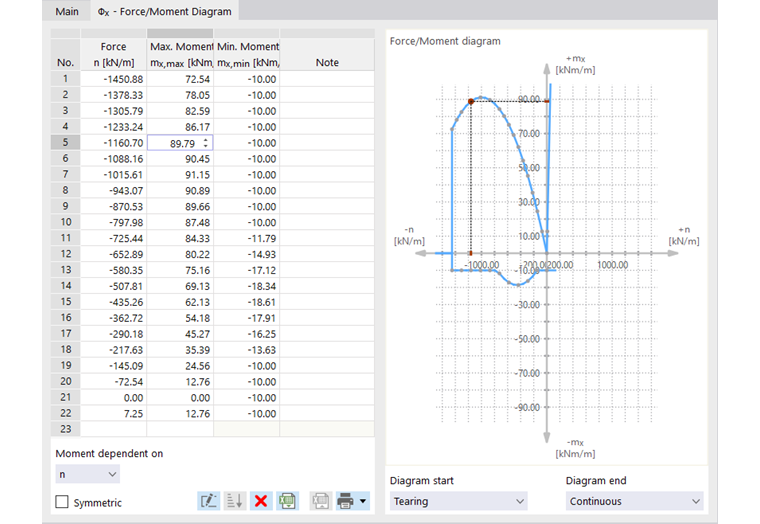

Diagrama de forças/momentos

Para uma articulação φx com propriedades não lineares, pode definir um Diagrama de forças/momentos.

Informação

Se a articulação tem propriedades diferentes nas zonas negativa e positiva, limpe a caixa de seleção Simétrico.

Define os pontos de definição com os valores para a 'Força' e os correspondentes 'Momentos máximos' e 'Momentos mínimos'. Os momentos da área mx podem estar relacionados com as forças axiais n ou as forças de corte vy ou vz. Define a referência utilizando a lista na parte inferior da secção de diálogo.

Estão disponíveis os seguintes critérios para seleção para "Inicio do diagrama" e "Fim do diagrama":

  • rasgamento: A rigidez da articulação é eficaz apenas até ao valor inicial ou final da força. Não são transferidos momentos para além da zona de definição.
  • Cedência: Se o valor inicial ou final da força é excedido, as forças aumentam, mas não os momentos.
  • Contínuo: Para além da zona de definição, é aplicada a rigidez da articulação do último passo.

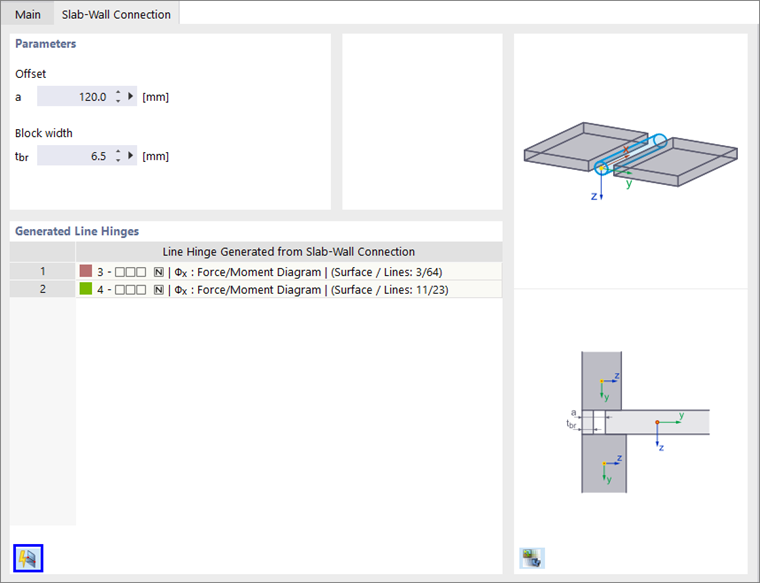

Ligação laje-parede

No caso de ligações laje-parede em estruturas de alvenaria, os momentos não são transferidos indefinidamente, mas apenas em função das forças normais. No separador Ligação laje-parede pode limitar os momentos máximos e mínimos através de um diagrama de forças/momentos que o RFEM gera com base nos parâmetros de geometria.

Propriedades

Introduz o 'Desvio' e, se disponível 'Largura do bloco', cujos valores são necessários para determinar a resistência da articulação. Os parâmetros são apresentados no gráfico de diálogo.

Articulações de linha geradas

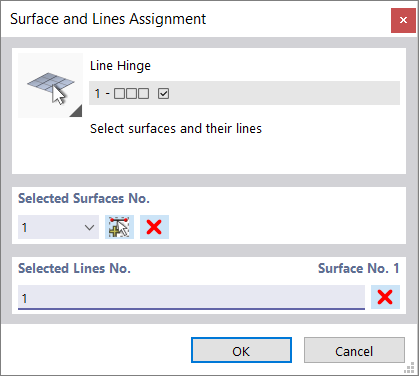

Para criar articulações de linha, é necessário atribuir uma superfície de laje e uma linha de ligação de parede (ver figura Atribuir uma articulação de linha). Em seguida, clique no símbolo Gerar uma articulação de linha no final da secção. O RFEM cria uma articulação de linha para uma parede de piso e duas articulações de linha para dois pisos.

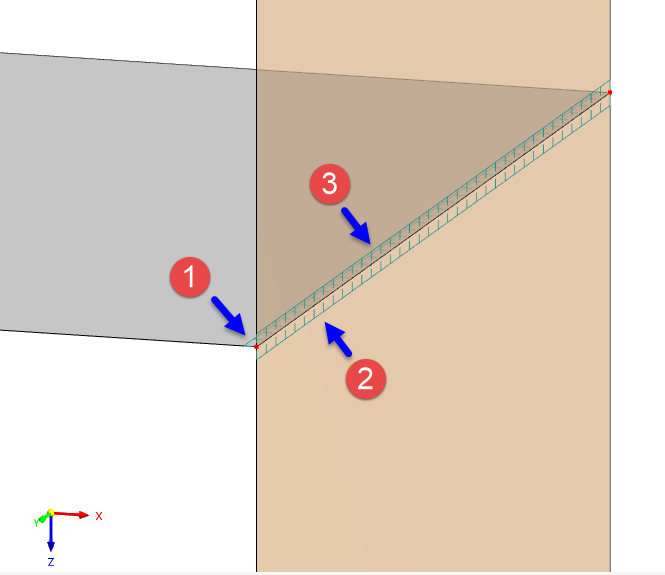

As articulações de linha geradas são criadas como novos tipos e não podem ser editadas. Assim sendo, existem três articulações de linha disponíveis para uma laje com parede de piso abaixo e acima:

  • Articulação de linha original da laje com parâmetros de definição para articulações de parede (1)
  • articulação de linha gerada para ligação à parede inferior (2)
  • articulação de linha gerada para ligação à parede superior (3)

Pode verificar os parâmetros de uma articulação de linha gerada da seguinte forma: Selecione o tipo na lista e, em seguida, ative o separador Diagrama de forças/momentos (ver a imagem Definição do diagrama de forças/momentos).
