Linhas/barras paralelas

As funções Criar linhas paralelas e Criar barras paralelas no menu Ferramentas → Modificar linhas ou Alterar barras oferece várias opções para copiar as linhas ou barras seleccionadas em paralelo. Em alternativa, pode utilizar o botão ou na barra de ferramentas CAD (ver figura Ferramentas de modelação ).

A imagem seguinte mostra uma polilinha cuja cópia está deslocada para cima a uma distância de 50 cm.

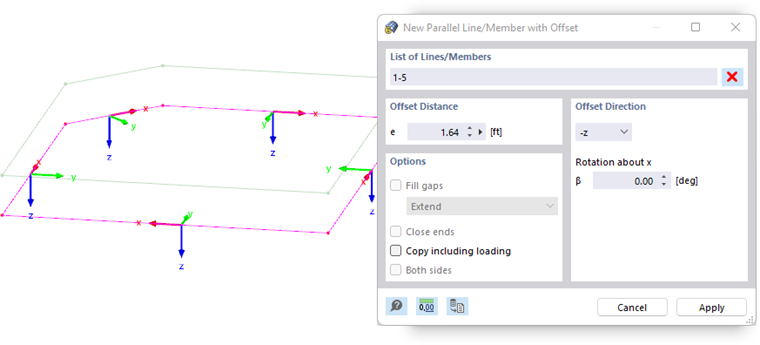

Definição de linhas paralelas com deslocamento

Distância de desvio

Introduza a distância pela qual pretende copiar as linhas ou barras.

Direção de desvio

Na lista, selecione o eixo local em cuja direção a cópia será criada. Os desvios são possíveis na direção dos eixos de forma positiva ou negativa. Os sistemas de eixos local das linhas ou barras são exibidos para orientação.

Se as linhas ou barras copiadas não se encontram no plano xz ou yz dos objetos originais, especifica a 'Rotação sobre x'. Um ângulo β positivo roda as cópias no sentido horário sobre a linha positiva ou os eixos x da barra.

Opções

As funções nesta secção de diálogo ainda estão em preparação. Pretende-se que estas permitam a ligação das cópias com as linhas ou barras originais. Opcionalmente, pode 'Copiar incluindo o carregamento' que está atribuído às linhas ou barras em todos os casos de carga.
