Mover e copiar

Selecione os objetos de modelo, carga ou guia que pretende mover ou copiar. De seguida, clique no botão (ver figura # extbookmark manual|imagem027068|Ferramentas de modelação #). Na caixa de diálogo 'Mover/Copiar', especifique se os objectos devem ser movidos ou copiados e defina os parâmetros.

Caixa de diálogo ' Mover/Copiar '

Geral

O separador Geral gere os parâmetros básicos para mover ou copiar objetos.

Cópia

Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão movidos. Se pretende criar uma ou mais cópias, seleccione a caixa de selecção. Em seguida, introduz o 'Número de passos' que descreve a quantidade de cópias.

Direção do deslocamento

Define o 'Sistema de coordenadas' no qual os objectos serão movidos ou copiados. Pode selecionar um Sistema de coordenadas definido pelo utilizador a partir da lista ou criar um novo utilizando o botão .

A lista 'Direção através' oferece duas opções para definir a distância dos objetos movidos ou copiados:

• Vetor de deslocamento: Os objetos são movidos ou copiados por um vetor no sistema de coordenadas especificado.
• Paralela ao eixo: Os objetos são movidos ou copiados paralelamente a um eixo do sistema de coordenadas especificado.

Introduz o 'Vector de deslocamento' pelas direções em X, Y e Z (ou U, V e W para um sistema de coordenadas definido pelo utilizador). Com o botão , o utilizador pode definir graficamente o vector através do clique em dois pontos ou nós. Se desloca ou copia objectos paralelos a um eixo, seleccione o 'Eixo' na lista.

O campo 'Espaçamento' mostra a distância entre os objetos. Também é possível ajustar o vector de deslocamento aqui. Ao criar várias cópias, a caixa de seleção 'Total' controla se o espaçamento é aplicado entre as cópias individuais ou entre o original e a última cópia.

Numeração e opções

O separador Numeração e opções só é apresentado durante a cópia. Aqui, pode influenciar a numeração de novos objetos e fazer configurações úteis para cópia.

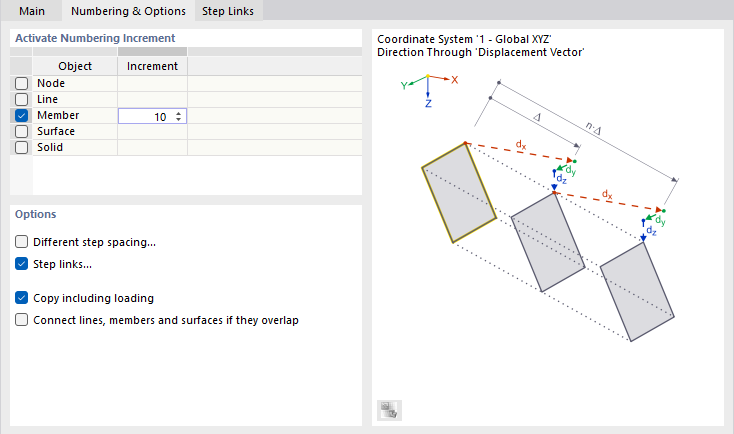

Ajuste das opções de numeração e configuração

Ativar o incremento da numeração

Se nenhuma das caixas de seleção desta secção de diálogo estiver ativada, o RFEM numera automaticamente os novos objetos de forma consecutiva. Para forçar uma numeração definida pelo utilizador, seleccione a caixa 'Objeto' correspondente. Na coluna da tabela 'Incremento', pode depois especificar o valor pelo qual os números dos elementos copiados são aumentados. Por exemplo, se copiar a barra nº 3 e 7 duas vezes com o incremento '10' como apresentado na figura acima, obterá a barra nº 13 e 17 assim como no. 23 e 27.

Opções

Se for especificada mais do que uma cópia, o RFEM criará as cópias a distâncias regulares. Seleccione a opção 'Espaçamento entre passos diferente' se pretende criar cópias a distâncias irregulares. Depois, pode defini-los no separador Espaçamentos entre passos.

Marque a caixa de seleção 'Links de passo' se pretende criar barras ou superfícies entre o original e a cópia. Em seguida, pode especificá-los no separador Ligações de etapas.

Se tiver selecionado objetos de modelo, também pode 'Copiar incluindo o carregamento'. Em seguida, são copiadas as cargas de todos os casos de carga, não apenas as do caso de carga atual.

A caixa de seleção 'Unir linhas, barras e superfícies caso se sobreponham' controla se as linhas das cópias estão ligadas a objectos existentes ou são tratadas como objectos separados.

Espaçamentos de incrementos

O separador Espaçamentos entre passos é exibido se pelo menos duas cópias forem especificadas e se a caixa de seleção 'Espaçamento entre passos' no separador e opções de separadores estiver selecionada.

Definição de diferentes espaçamentos para cópias

Na tabela, pode definir individualmente o 'Espaçamento' entre as cópias individuais.

União de passos

O separador Ligações de passos é exibido se a caixa de seleção 'Links de passos' estiver seleccionada no separador numberingAndOptionsTab Numeração e opções .

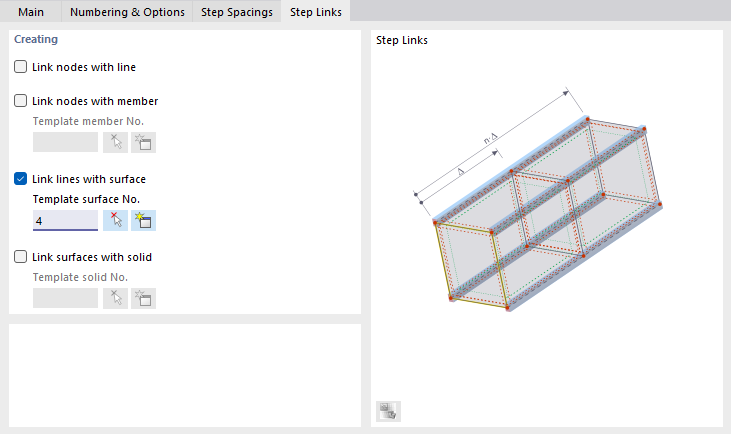

Criar superfícies entre o original e as cópias

Utilize as caixas de seleção para definir se os nós do original e os nós da cópia devem ser ligados entre si com uma 'linha' ou com uma 'barra'. Além disso, é possível criar uma 'superfície' ou um 'sólido' entre as linhas ou superfícies dos originais e das suas cópias (ver gráfico de diálogo).

Introduz um objeto de modelo ou seleciona-o graficamente com o botão para aplicar as suas propriedades aos objectos de ligação.
