Rodar

Selecione o modelo, a carga ou os objetos de guia que pretende rodar. De seguida, clique no botão (ver figura # extbookmark manual|imagem027068|Ferramentas de modelação #). Na caixa de diálogo 'Girar', especifica se os objectos devem ser copiados ao rodar e define os parâmetros.

Caixa de diálogo ' Rodar '

Geral

O separador Geral gere os parâmetros básicos para a rotação de objetos.

Cópia

Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão rotacionados. Se pretende criar uma ou mais cópias, seleccione a caixa de selecção. Em seguida, introduz o 'Número de passos' que descreve a quantidade de cópias.

Parâmetros de rotação

Introduz o 'ângulo de rotação' Φ. O ângulo refere-se ao sistema de coordenadas que é orientado no sentido horario. Ao criar várias cópias, a caixa de seleção 'Total' controla se o ângulo é aplicado entre as cópias individuais ou entre o original e a última cópia.

Define o 'Sistema de coordenadas' no qual os objectos devem ser rodados. Pode selecionar um Sistema de coordenadas definido pelo utilizador a partir da lista ou criar um novo utilizando o botão .

Na lista 'Eixo de rotação através', existem duas opções para definir o eixo de rotação:

• Ponto e eixo paralelo: O eixo de rotação é paralelo a um eixo do sistema de coordenadas especificado. Selecione o 'Eixo' na lista à direita e introduz o 'Ponto P' que se encontra no eixo de rotação.
• 2 pontos: O eixo está em qualquer lugar no espaço. Introduz as coordenadas do 'Ponto P1' e do 'Ponto P2' para definir o eixo de rotação. Utilize o botão para definir os pontos graficamente.

Numeração e opções

O separador Numeração e opções só é apresentado durante a cópia. Aqui, pode influenciar a numeração de novos objetos e fazer configurações úteis para cópia.

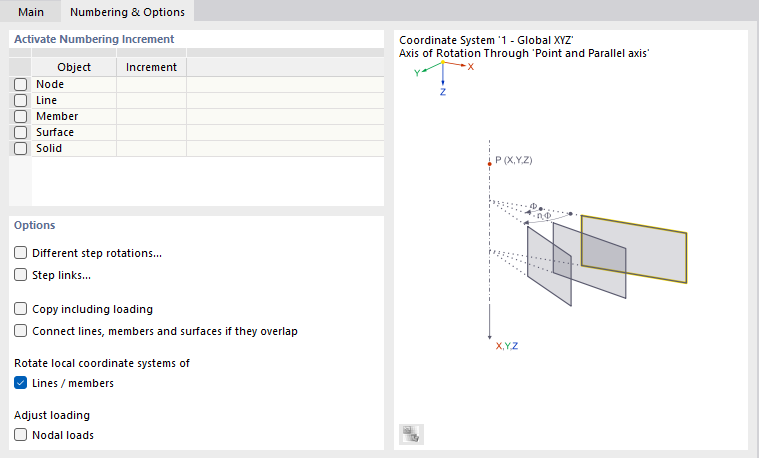

Definição de rotação para sistemas de coordenadas e carregamento

As funções deste registo são descritas no capítulo # extbookmark manual|Separador numeraçãoEOpções|Deslocar e copiar # descrito. Além disso, estão disponíveis duas caixas de seleção que afetam especificamente a rotação.

A caixa de seleção 'Girar sistemas de coordenadas locais de linhas/barras' é principalmente relevante para rodar linhas e barras verticais. A configuração controla se os eixos também são rodados ou realinhados, tendo em consideração as especificações gerais (ver Secção ).

Se a caixa de seleção 'Ajustar carregamento' da caixa de seleção 'Nodais' se encontra seleccionada, a direção das cargas nodais definidas no sistema de coordenadas global é alterada durante a cópia. O RFEM converte as cargas para a nova posição da mesma forma que as cargas concentradas locais. Se a caixa de seleção não estiver ativada, a direção da carga global é mantida.

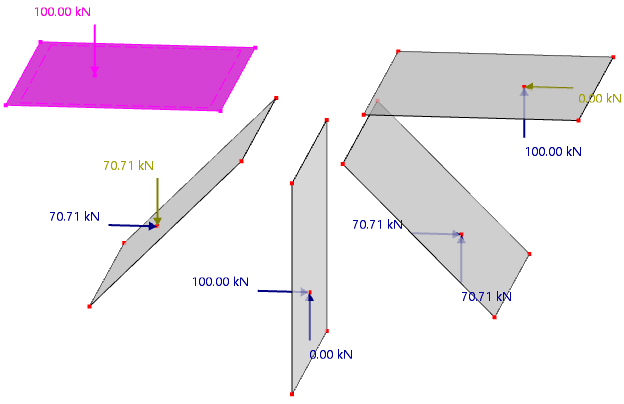

Angepasste Knotenlasten beim vierfachen Rotieren um 45°

Rotações de incrementos

O separador Rotações de passo é exibido se pelo menos duas cópias são especificadas e a caixa de seleção 'Diferentes rotações de passo' no separador e opções de separadores está selecionada.

Definição de diferentes ângulos de rotação para cópias

Na tabela, pode definir individualmente os ângulos da 'Rotação' entre as cópias.

União de passos

O separador Ligações de passos é exibido se a caixa de seleção 'Links de passos' estiver seleccionada no separador numberingAndOptionsTab Numeração e opções . As funções estão no capítulo # extbookmark manual|separador stepLinks|Deslocar e copiar # descrito.
