Estrutura

Nós

A geometria do modelo é definida por nós. Os nós são essenciais para criarem linhas, assim como barras, superfícies e sólidos. Ao introduzir graficamente barras ou superfícies, os nós são criados automaticamente.

O número do nó é atribuído automaticamente, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.

Informação

Pode ajustar a ordem dos números dos nós a qualquer momento utilizando as funções Renumerar no menu Ferramentas .

Geral

O separador Geral gere os parâmetros de nó mais importantes.

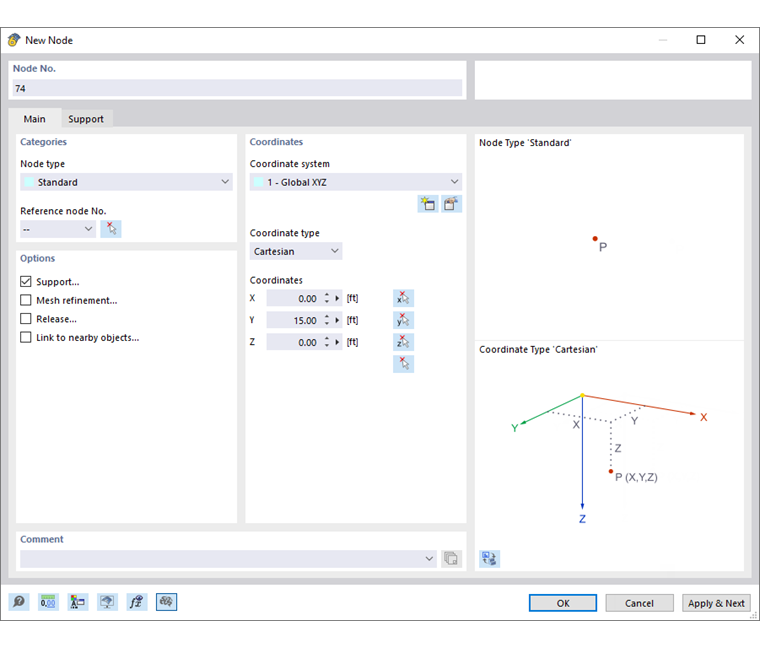

Tipo de nó

Estão disponíveis vários tipos de nó para seleção na lista.

Estandardizado

Este tipo de nó é utilizada mais frequentemente. Os nós padrão podem ser colocados graficamente no plano de trabalho ou em qualquer parte do espaço de trabalho através da especificação de coordenadas. Ao introduzir graficamente linhas ou superfícies rodadas, são também criados nós padrão. Os nós padrão são apresentados a vermelho no modelo.

Entre dois nós

O nó está na linha de ligação existente entre dois outros nós. Assim, não é necessário definir uma linha para depois dividi-la por um nó intermédio. Os nós de referência e a distância têm de ser definidos noutro separador.

Entre dois pontos

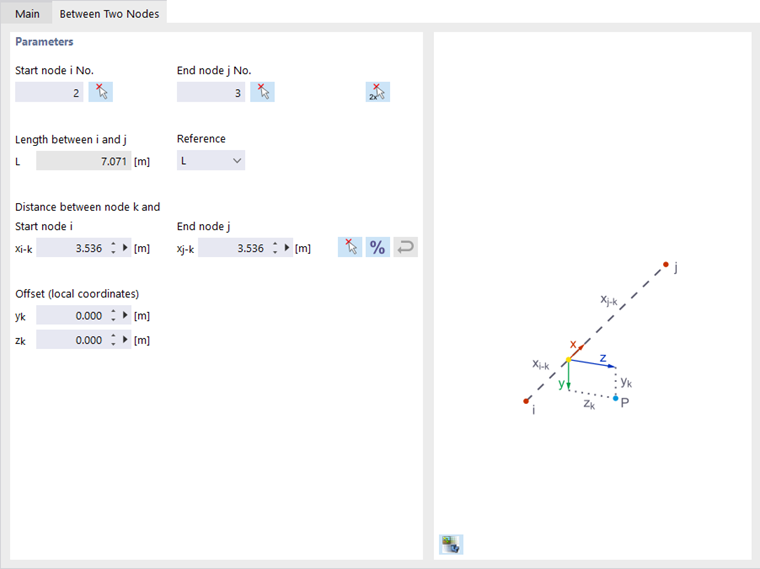

O nó está na linha de ligação existente entre dois pontos quaisquer. Os pontos e a distância têm de ser definidos noutra guia (ver imagem Definindo um nó entre dois nós).

Na linha

Com este tipo de nó, uma linha não é dividida em duas linhas, mas permanece completa. Desta forma, é possível, por exemplo, colocar cargas de nó na linha ou forçar nós de EF. A linha e a distância têm de ser definidas noutro separador.

Sugestão

Utilize o botão Entrada relativa/absoluta para alternar entre distâncias relativas e absolutas.

Na barra

Com este tipo de nó, uma barra não é dividida em duas barras, mas permanece completa. Desta forma, é possível, por exemplo, dispor apoios laterais singulares na barra. A barra e a distância têm de ser definidas noutro separador (ver imagem Definindo nó na linha).

Nó de referência

Essas coordenadas geralmente referem-se à origem do sistema de coordenadas global (entrada '--'). mas também é possível defini-los em relação a outro nó. Isso é útil, por exemplo, para colocar o nó a uma distância de uma posição definida. Para isso, pode utilizar a opção 'Anterior' na lista. O nó de referência também pode ser introduzido diretamente ou selecionado no modelo com Selecione individualmente .

Sistema de coordenadas

O sistema de coordenadas representa o sistema de referência onde é descrita a posição do nó no espaço. Na maioria dos casos, os nós podem ser definidos no sistema de coordenadas 'global XYZ'. No entanto, também são possíveis sistemas de coordenadas definidos pelo utilizador. O capítulo Sistemas de coordenadas descreve como criar um novo sistema de coordenadas. Todos os sistemas de coordenadas são direcionados no sentido horário.

Tipo de coordenada

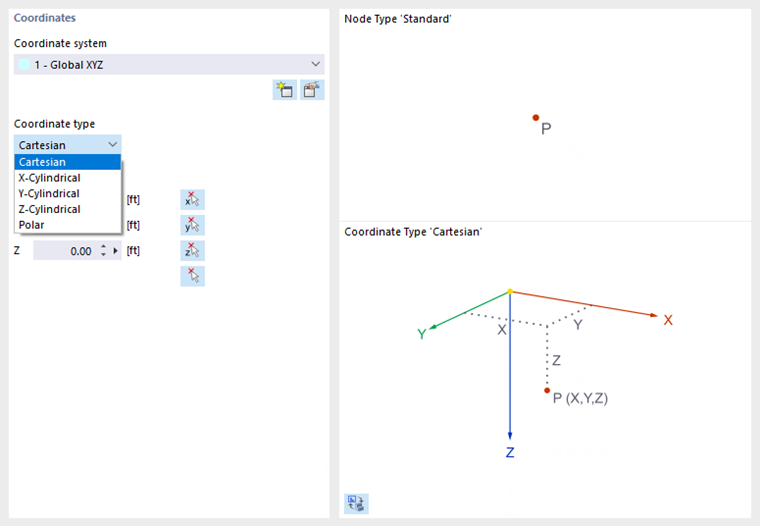

Dependendo da geometria do modelo, estão disponíveis vários formatos para a descrição da posição nodal.

Na maioria dos casos, os nós podem ser definidos como 'cartesianos': Os eixos X, Y e Z descrevem uma extensão de translação (distâncias), na qual todas as direções são iguais. Em contraste, os tipos de coordenadas cilíndricas facilitam a entrada de geometrias com simetria rotacional. Tem de especificar a posição do nó através da distância, raio e ângulo. O tipo de coordenada polar permite definir um nó num sistema esférico através de um raio e dois ângulos.

Coordenadas

A posição do nó pode ser descrita pelas suas coordenadas X, Y, Z. Se o tipo de coordenada é cilíndrico ou polar, tem de especificar as distâncias e os ângulos. Neste caso, as 'coordenadas globais' do nó também são apresentadas no sistema de coordenadas cartesiano.

Informação

Se alterar o tipo de coordenada, o RFEM ajusta as coordenadas automaticamente.

Utilize o botão Aplicar e Seguinte para definir diversos nós sem sair da caixa de diálogo.

Apoio

Pode atribuir um apoio ao nó. Os graus de liberdade e as constantes da mola têm de ser definidos nas condições de apoio (ver capítulo Apoios nodais).

Refinamento de malha

Com um refinamento de malha, é possível influenciar o tamanho da malha de EF na área à volta do nó (ver capítulo Refinamentos de malha de nós). Assim, é independente das configurações gerais da malha. No separador 'Refinamento de malha', pode seleccionar um refinamento ou definir um novo.

Os refinamentos de malha de nós afetam a geração da malha de EF. Utilize o refinamento de malha nodal para obter uma discretização ajustada na área de refinamento em torno do nó, uma vez que pode ser necessário em áreas de canto ou ao ligar barras a superfícies.

Libertar

Uma libertação no nó oferece a possibilidade de dissociar o modelo neste ponto (ver capítulo Libertações de nós). Desta forma, é possível controlar que deslocamentos ou rotações são transferidos no nó.

Definir um nó graficamente

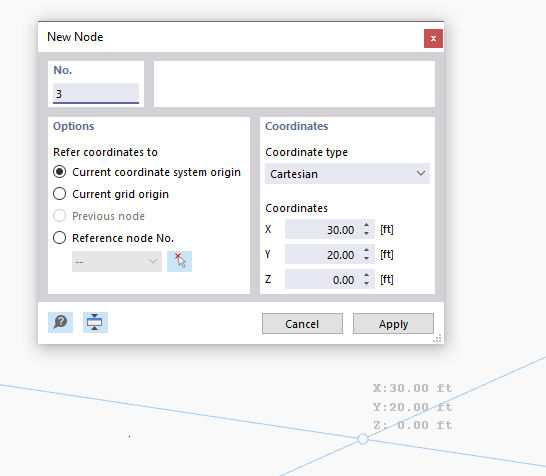

Quando abre a caixa de diálogo 'Novo nó' com o botão Novo nó , pode definir os nós diretamente no plano de trabalho através de cliques do rato.

Os nós são geralmente ajustados aos pontos de grelha que estão alinhados com o sistema de coordenadas atual. Quando introduz as coordenadas manualmente na caixa de diálogo, pode aplicá-las com Aplicar . No entanto, certifique-se de que deixa o cursor na caixa de diálogo para que a sua entrada não seja substituída por uma nova posição.

Capítulo principal
Sugestão

Você pode verificar se todos os nós de uma superfície se encontram em um plano da seguinte forma: Selecione os nós relevantes e, em seguida, clique duas vezes em um desses nós para abrir a caixa de diálogo ' Editar nó '. Aqui, apenas são preenchidos os campos de entrada de coordenadas, cujos valores coincidem para todos os nós selecionados. Se não for o caso, atribua uma coordenada de plano uniforme aos nós selecionados.
