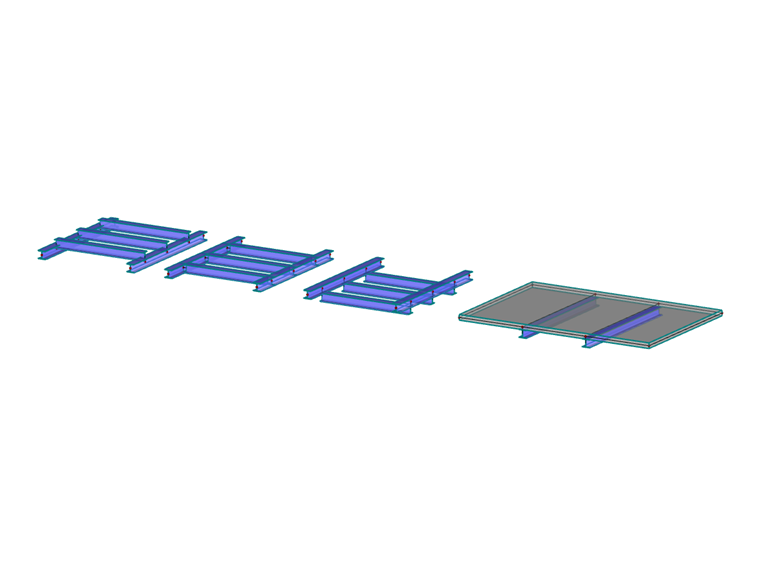

No RFEM, o comprimento de uma barra corresponde à distância entre dois nós de extremidade. Assim, a realidade é representada apenas aproximadamente para ligações de secção ou vigas de piso. As excentricidades de barra permitem ligar barras excentricamente através de secções de extremidade de barra específicas. Assim, os momentos de cálculo em vigas horizontais podem ser reduzidos para pórticos com grandes secções de pilares. As excentricidades de barra são consideradas através de uma transformação dos graus de liberdade na matriz de rigidez local.

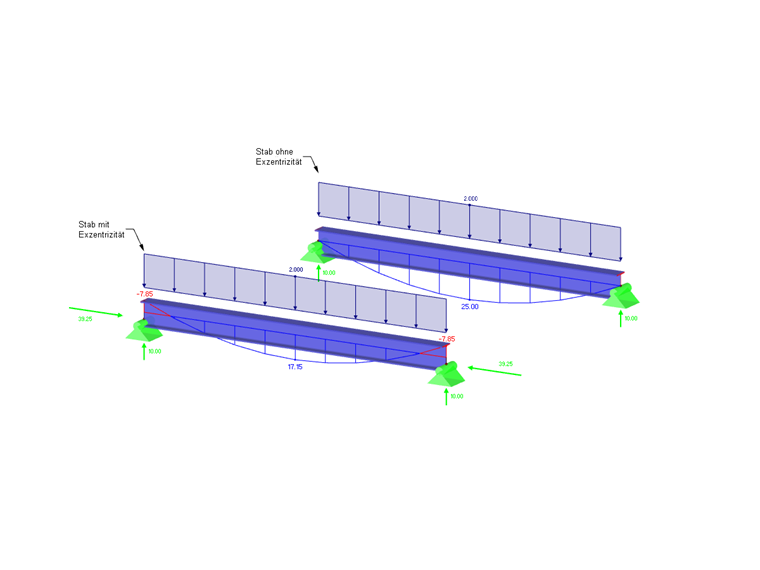

Sugestão
Pode verificar as excentricidades de barra nos tipos de representação 'modelo completo'
e 'modelo transparente'
.
.png?mw=760&hash=177572a2e1120fc2a61cd35dce686890952ddb0d)
Tipo de excentricidade
A excentricidade da barra pode ser definida em relação a outros objetos ou em valores absolutos.
Ordenadas absolutas

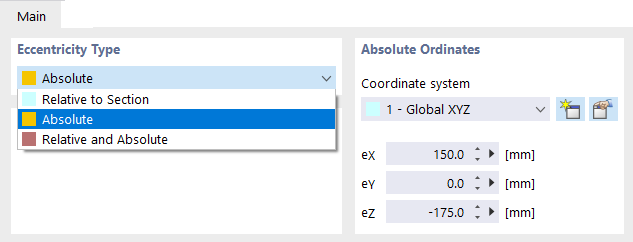

Se o tipo de excentricidade não está definido como ' relativo à secção ', pode especificar as excentricidades nesta secção de diálogo (ver imagem image022597 Seleção do tipo de excentricidade). É possível definir o sistema de eixos local xyz, o sistema de coordenadas global XYZ ou um sistema de eixos definido pelo utilizador UVW como sistemas de referência.
Alinhamento da secção
Utilize as caixas de seleção para definir o ponto da secção onde a excentricidade é aplicada. A secção será deslocada por esta distância para o centroide no nó.
Selecionando o ponto no meio no banzo superior como mostrado na imagem image022596 Nova excentricidade de barra, uma viga horizontal é fixada com sua borda superior a um pilar por uma conexão nivelada, por exemplo.
Opções
desvio transversal
Um desvio transversal dispõe a barra a uma determinada distância da secção de outra barra ou da espessura de uma superfície adjacente. Após ativar a caixa de seleção, é possível definir os parâmetros na seção de diálogo deslocamento transversal.
Desvio axial de barra adjacente
Um desvio axial é adequado, por exemplo, para ligar uma viga horizontal excentricamente a um banzo de um pilar. A distância é determinada a partir da geometria da secção da barra adjacente. O gráfico da caixa de diálogo ilustra o efeito da caixa de seleção.
Posição da articulação no nó
Se houver uma articulação na extremidade da barra, pode influenciar a posição da articulação utilizando a caixa de seleção: Se a caixa de seleção estiver desmarcada, a articulação é aplicada à extremidade deslocada da barra excêntrica. Se você marcar a caixa de seleção, a articulação ficará diretamente sobre o nó.
Desvio transversal
Na lista desta secção de diálogo, especifique o 'objeto' - barra ou superfície - a partir do qual a distância deve ser determinada. Em seguida, introduza o número da barra ou da superfície, ou selecione o objeto graficamente com o botão
.
Especifique o 'deslocamento do eixo' usando as caixas de seleção: O ponto da secção ou superfície define a distância da barra ao objeto.
